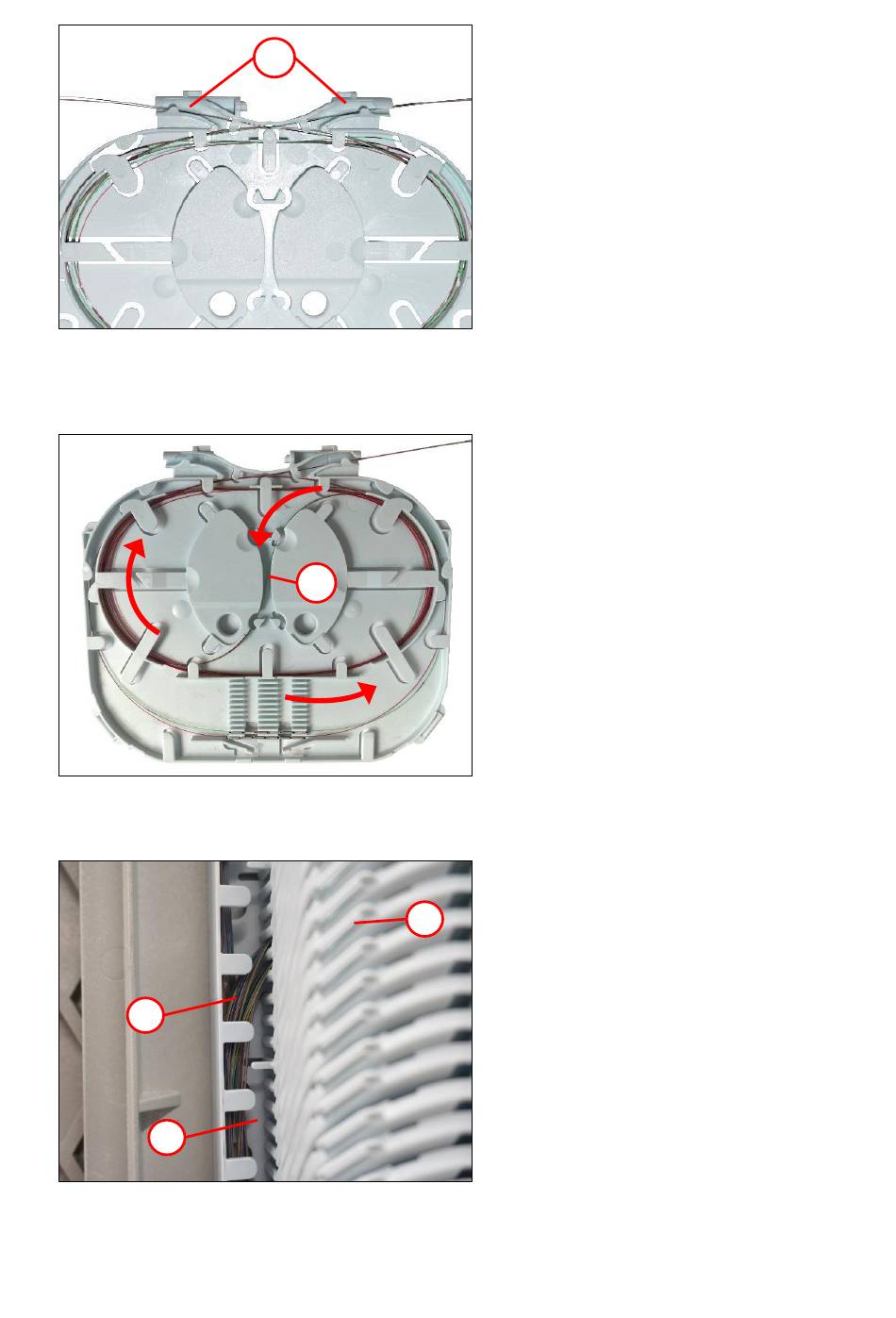

Abb. 45
10.3
Richtungswechsel der Fasern in der Kassette
Abb. 46
10.4
Seitliche Führung der Glasfaserkabel
1
2
Abb. 47
1
1
3
•
Abschließend prüfen, ob alle
Glasfasern korrekt in den Fasereintritt-
/ Faseraustrittkanälen (1) und unter
den Niederhaltern liegen.
•
Bei einem Richtungswechsel der
Glasfaser muss dieses im mittleren
Bereich der Kassette (1) wie
abgebildet durchgeführt werden
(„Achter" legen).
• Glasfasern (1) in der Führung (2)
entlang zur Kassette (3) führen.
24
