Montage Mikrorohre

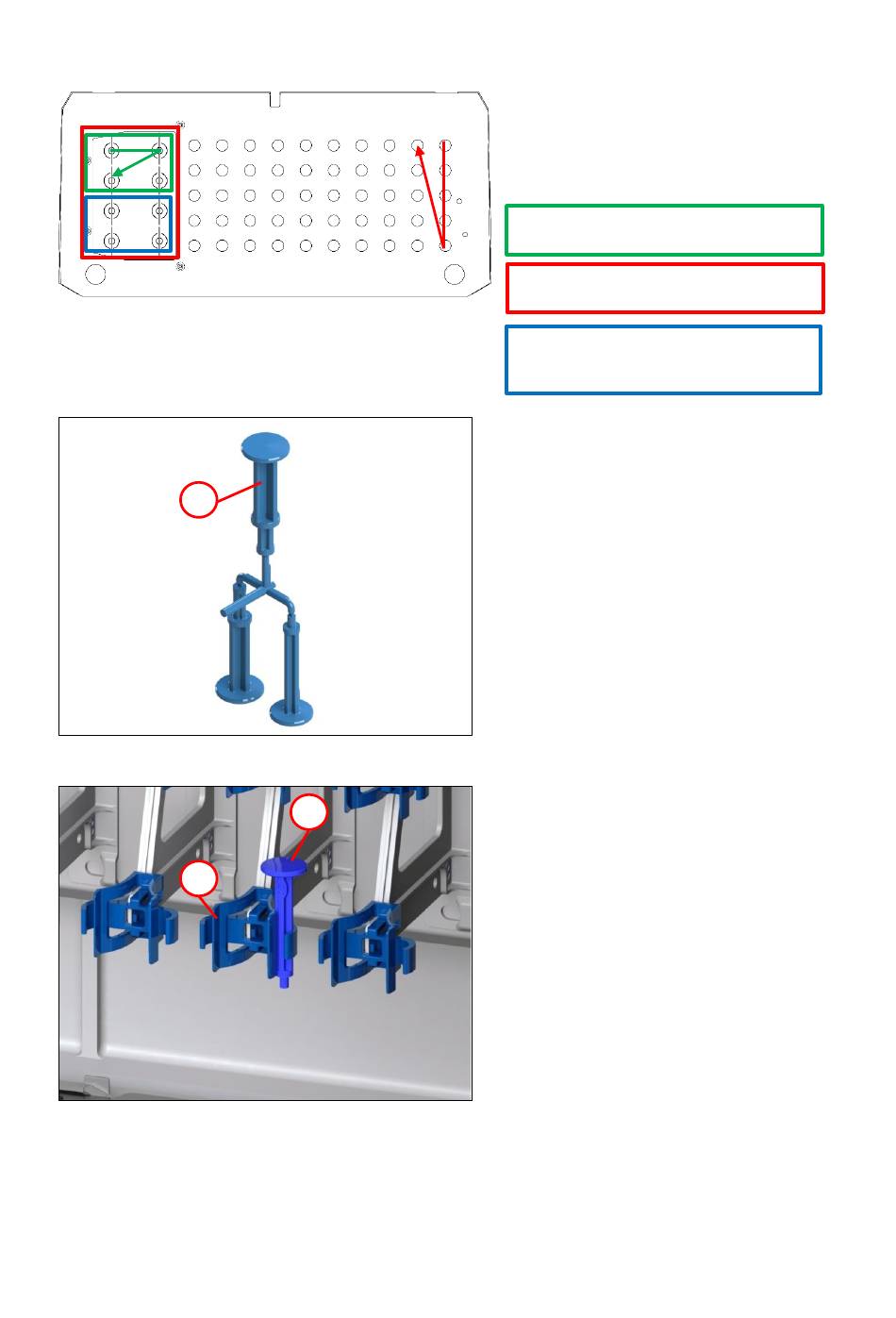

5.5.1 Montage Matrix
1
Abb. 15
5.5.2 SNR einführen im Gehäuse
1
Abb. 16
2
Abb. 17
1
1
12
Beachten: Entsprechend der Matrix
Vorgaben ist die Montage-
Reihenfolge der Mikrorohre
einzuhalten.
Zugabfangung der Zentraladern sind im
Schrank (1-4) enthalten.
Einführung HK
Dichtringe ø6 und ø16
Zugabfangung der Zentradern (5-8) mit
zusätzlichen Adaptersatz (Beachten:
Nachrüstsatz) möglich.
• Einführen der Mikrorohre mithilfe des
Vorstechdorns (1) durch Bodenplatte
dem Montagehinweis „Vorstechdorn
und Einführhilfe für Mikrorohre"
entnehmen.
Beachten:
Bei nicht vollbestücktem Schrank kann
die Ablage der Vorstechdorne (1) in
den Duo-Klammern (2) erfolgen.
