Langmatz Gf-NVt-L 3.0 Montageanleitung
Glasfaser-netzverteiler
Verwandte Anleitungen für Langmatz Gf-NVt-L 3.0
Inhaltszusammenfassung für Langmatz Gf-NVt-L 3.0

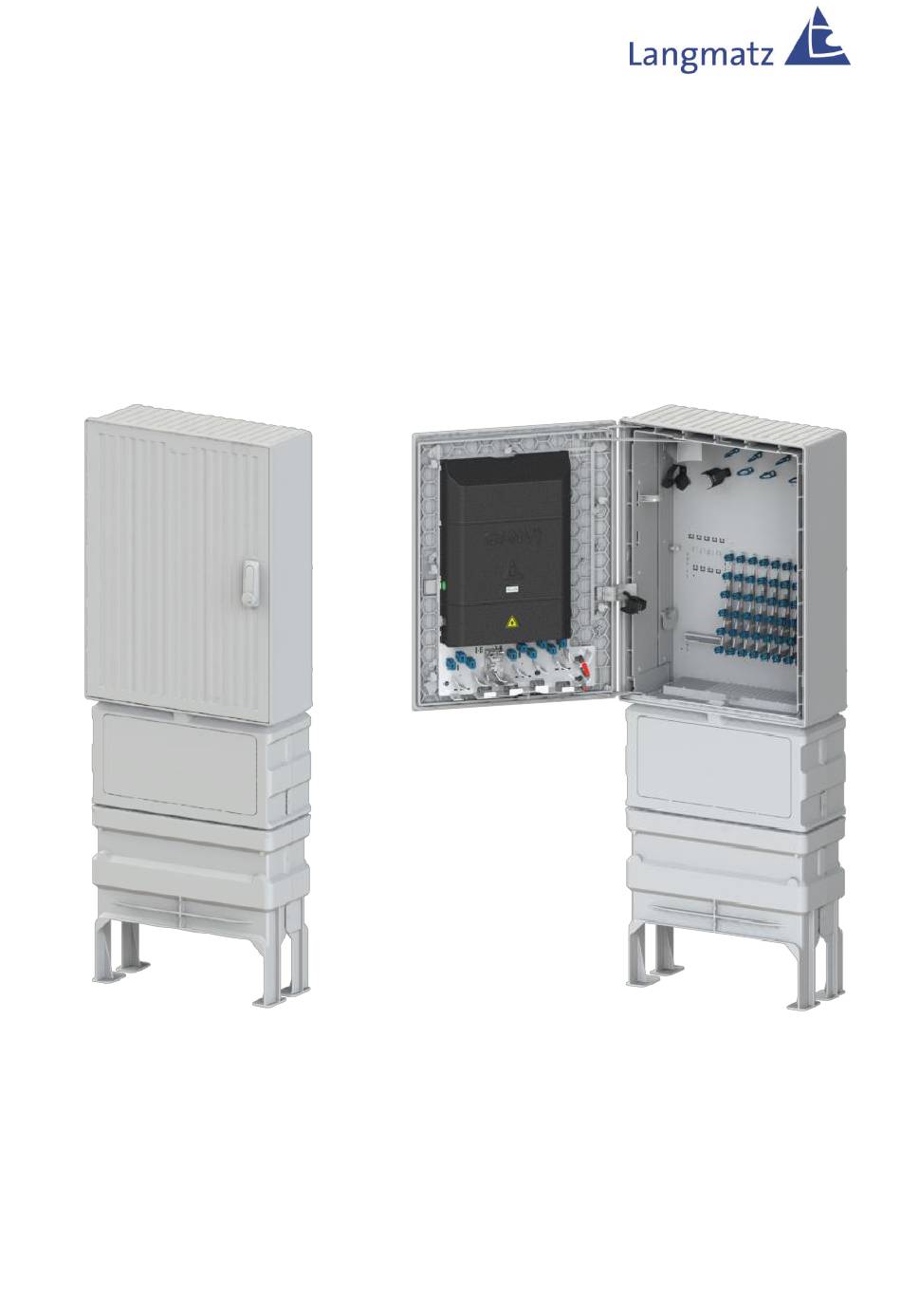

- Seite 1 Montageanleitung Glasfaser-Netzverteiler Gf-NVt-L 3.0 im Gehäuse KVz22 vorbereitet für Langmatz Kassettensystem...
-
Seite 2: Inhaltsverzeichnis
Umbaumöglichkeit Mikrokabelsortierung und Kabelsortierung Zugang ....16 HK / Minikabel / Schutzschläuche weiterführen ............. 18 Montage Mikrokabel im Abgangsbereich ............... 19 Mikrokabel einführen (auf Kassettenebene) .............. 20 Bedienung der Abdeckhaube ..................21 Beschreibung Langmatz Kassettensystem ..............22 12.1 Montageplatte......................22 12.2 Beschreibung Spleißkassette ................. 23 12.3... - Seite 3 13.6 Kassettenabdeckung ....................27 Gehäusetausch ......................28 14.1 Erdung lösen ......................28 14.2 Rückwand lösen ..................... 28 14.3 Winkel lösen ......................29 14.4 Kabelführung lösen ....................29 14.5 Montageplatte lösen ....................30 14.6 Türe lösen ......................31 Doppelschwenkhebel ....................32 Erdung ........................
-
Seite 4: Allgemeine Hinweise
Für die Installation, den Betrieb und die Wartung der Einbauten ist der Betreiber verantwortlich. Eigenmächtige Veränderungen, vor allem an sicherheitsrelevanten Teilen sind unzulässig. Vor einer missbräuchlichen Verwendung wird von Seiten der Langmatz GmbH gewarnt. Der Betreiber hat dafür zu sorgen, •... -
Seite 5: Produktbeschreibung
Produktbeschreibung Der Gf-NVt besteht ausfolgenden wesentlichen Produktkomponenten: • Gehäuse KVz22 • Sockel 2.0 • Gf-NVt-Einbausatz • FTTH-Bodenplatte • Montageplatte für Kassettensystem Die weitere fachgerechte Montage und Bestückung des Glasfaser-Netzverteilers wird in dieser Montageanweisung ausführlich dargestellt. 370 mm Maße 775 mm Erdgleiche Abb. -
Seite 6: Technische Daten
Technische Daten Sicherheitsstufe Einbruchhemmung nach DIN 47609: T3 Größe B x H x T: 775 x 2110 x 340 mm Schrank: 54 kg Sockel: 19 kg Gesamtgewicht: 73 kg Gewicht ein Schrank (Gehäuse und 96 kg Sockel) inkl. Verpackung mit Palette: Gewicht zwei Schränke (Gehäuse und 169 kg Sockel) inkl. -
Seite 7: Lieferumfang
Lieferumfang Abb. 4 Pos. 1 Kassettensystemebene Pos. 10 Sockel (im Auslieferungszustand nicht mit Gehäuse verschraubt) Pos. 2 Türfeststeller Pos. 11 Zugentlastungsschiene Pos. 3 Kabelumlenkung Pos. 12 Biegeradiusbegrenzer Pos. 4 Gehäuse KVz22 Pos. 13 Kabelsortierung Zugang Pos. 5 Führungsringe Pos. 14 Mikrokabelsortierung Pos. -
Seite 8: Aufbau Bodenplatte
Aufbau Bodenplatte Abdichtplatte Zugabfangplatte Abb. 5 Block A Block B Block B 6x 7/10 (Mikrorohr ø7 oder ø10 mm) 8x 12-20 Block A (Mikrorohr 4x 12-20 Abb. 6 ø12, ø16, (Mikrorohr ø12, ø20 / HK) ø16, ø20 / HK / Block B 60x 12 teilbares... -
Seite 9: Gehäuse Auf Sockel Montieren
Gehäuse auf Sockel montieren Gehäuse mit zwei Personen montieren. • Gehäuse auf Sockel setzen und mit 4x Sechsk.-Schraube M10x50 und 4x U-Scheibe 10,5 (1) miteinander verschrauben. Beachten: Gehäuse kann mit geeignetem Saugheber (2) angehoben werden. Abb. 10... -
Seite 10: Rohrverbände / Mikrokabel Montieren
Rohrverbände / Mikrokabel montieren Rohrverbände / Mikrokabel vorbereiten Beachten: Zur Bearbeitung der Rohrverbände / Mikrokabel die dafür vorgeschriebenen Werkzeuge verwenden. Für Rohrverbände (1) Für Mikrokabel (2) Abb. 11 Die Länge der Mikrorohre beträgt ab Sockeleingang ca. 2m Oberkante Bügelschelle – Sockel Pos. -
Seite 11: Befestigung Der Mikrorohre Im Sockel
Befestigung der Mikrorohre im Sockel • Mikrorohre (1) an C- Kabelhalteschiene (2) mit Bügelschellen (3) (Lieferumfang je nach Variante) befestigen. Abb. 13 Mikrorohre Aufbau / Funktion im Schrank Montage der Mikrorohre erfolgt gemäß der Montage-Matrix von rechts hinten nach links vorne. Die Sortierung erfolgt über Klammeraufnahmen mit Duo-Klammern (1) die auf der Rückwand... -
Seite 12: Mikrorohr Einführen Im Schrank
Mikrorohr einführen im Schrank • Mikrorohre (3) in den Schrank einführen. Beachten: Einführen der Mikrorohre im Abgangsbereich mithilfe des Vorstechdorns (1) (ø7/10/12 je nach Ausführung) durch Bodenplatte (Montagehinweis „Vorstechdorn und Einführhilfe für Mikrorohre“ beachten). Um Abdicht- und Beschriftungselemente sowie Kennzeichnungsschilder anbringen Abb. -
Seite 13: Zugabfangung Der Mikrorohre
Zugabfangung der Mikrorohre • Fixierlasche (1) mit der Lasche nach unten zeigend auf Mikrorohr (2) aufsetzen. ø10 ø7 Beachten: Bei der Fixierlasche Duo (3) für ø7/10mm Mikrorohre – je nach Durchmesser des Mikrorohrs -die zugehörige Seite der Fixierlasche verwenden (eine Lasche für zwei Größen). -
Seite 14: Montage Glasfaser-Hauptkabel Im Zugangsbereich (Hk)
Montage Glasfaser-Hauptkabel im Zugangsbereich (HK) HK / Minikabel / Bündeladern einführen • Mikrorohre (2) für das Gf-Minikabel (1) über Bodenplatte in Schrank einführen (Mikrokabel einführen, siehe Kapitel 7.4). • Mikrorohr mit Bügelschelle (5) und Gegenwanne, Doppelwanne (4) auf C-Kabelhalteschiene (5) fixieren. Beachten: Befestigungsschraube nur handfest anziehen. - Seite 15 • Zentralelement (3) auf 70mm absetzen und unter Zugbügel (1) führen. Beachten: Alternative Zugabfangung auf der Türseite, siehe Abb. 30. • Bündeladern (9) im Bereich der Zugbügel mit Spiralschlauch (10) schützen. • Bündeladern (4) je nach Vorgabe absetzen. • Je nach Ausführung: 1.
-
Seite 16: Loop
Loop • Bündeladern zur Mehrlängenablage (2). • Abgang der Bündeladern (3) (Bündeladern/Kabel aus dem Schrank). • Bündeladern über Kabelumlenkung für Loop-Überlänge (1). Beachten: Überlänge in Achtern verlegen. • Geschnittene Faser in Büdeladern zur Kassettensystemebene auf Tür (4). Abb. 24 Umbaumöglichkeit Mikrokabelsortierung und Kabelsortierung Zugang •... - Seite 17 • Kabelsortierung (1) an dieser Stelle (so nah wie möglich an Montageplatte) drücken und entrasten. • Kabelsortierung entnehmen und an gewünschter Position wieder einsetzen. Beachten: Beim Einsetzen 3x Haken an der Rückseite in 3x Aussparungen einsetzen. Kabelsotierung auf Montageplatte andrücken und einrasten. Abb.
-
Seite 18: Hk / Minikabel / Schutzschläuche Weiterführen
HK / Minikabel / Schutzschläuche weiterführen • Bündeladern / Wellschlauch / Schutzschlauch (1) weiterführen. • Kabelstrang mit Klettband (2) fixieren. Abb. 29 • Je nach Ausführung: - Schutzschlauch / Wellschlauch (2) an der Kabelsortierung (1) mit Kabelbinder (3) befestigen. - Schutzschlauch / Wellschlauch absetzen. -
Seite 19: Montage Mikrokabel Im Abgangsbereich
Montage Mikrokabel im Abgangsbereich • Einblasen der Mikrokabel 2,5-4,0mm (1) in Mikrorohr (2). Beachten: Die Länge des Gf-Mikrokabels muss ab Schnittkante z.B. 6m betragen (je nach Vorgabe). • Abdichten Mikrokabel mit Einzelzugabdichtung (EZA) (3) (Montageanweisung des Herstellers beachten). Abb. 31 •... -
Seite 20: Mikrokabel Einführen (Auf Kassettenebene)
10 Mikrokabel einführen (auf Kassettenebene) • Die Zugabfangung des Minikabels und die Sortierung der Mikrokabel wird unterhalb des Fasermanagements vorgenommen. Beachten: - bei der Sortierung der Mikrokabel auf eine ausreichend lockere Leitungsführung um die Gf- Radiusbegrenzer achten. - Die im folgenden Dargestellte Mikrokabelsortierung ist für Kabeldurchmesser ø1,2 –... -
Seite 21: Bedienung Der Abdeckhaube
• Mikrokabel (3) am unteren Rand des Kopfstückes (4) absetzen. • Bündeladern (2) zwischen den beiden Kennzeichnungslinien (5) des Kopfstückes absetzen und Glasfaser (1) in das Fasermanagement führen. Abb. 36 • Wechseln der Faserkanäle (1) links - rechts innerhalb eines Kopfstückes (2) Fasern über die Umlenkrollen (3) legen. -
Seite 22: Beschreibung Langmatz Kassettensystem
12 Beschreibung Langmatz Kassettensystem 12.1 Montageplatte Pos. 1 Gf-Kassetten Pos. 2 Faserbrücken Querrangierung Pos. 3 Organziermodul (Basiselement) zur Aufnahme der Kassetten mit Faserführung Pos. 4 Kopfstück mit Faserzuführungsbereich Pos. 5 Klettband Beachten: Klettband leicht anziehen und fixieren. Abb. 39 Jedes Organizermodul hat Platz für 18 Kassetten... -
Seite 23: Beschreibung Spleißkassette
12.2 Beschreibung Spleißkassette Pos. 1 Fasereintritt / Faseraustrittkanal Pos. 2 Äußere Faserablage Pos. 3 Rastnase Pos. 4 Aufnahme für Termination Pos. 5 Niederhalter für Fasern Pos. 6 Befestigung für Markierungsringe Pos. 7 Befestigung für Abdeckung Pos. 8 Aufnahmemöglichkeit für Koppler/Splitter Pos. -
Seite 24: Kassette Ausbauen
12.4 Kassette ausbauen • Kassette (4) zum Entnehmen senkrecht zum Organzier (1) stellen. • Für das Entnehmen der Kassette, die Rastaufnahme (2) mit Montagewerkzeug (3) mittig nach unten drücken. • Kassette herausnehmen. Abb. 44 13 Glasfasern einführen und spleißen 13.1 Zugangsfasern zur Kassette •... -
Seite 25: Fasern Spleißen
13.2 Fasern spleißen • Faserlängen festlegen, je nach Vorgabe. • Fasern (1) spleißen. • Crimp-Spleißschutz (2) in Spleißschutzhalter (3) ablegen. Abb. 46 • Die Glasfasern (2) rechts oder links beginnend, in die äußere Faserablage (3) unter die Niederhalter (1) einlegen. •... -
Seite 26: Richtungswechsel Der Faser In Der Kassette
• Abschließend prüfen, ob alle Glasfasern korrekt in den Fasereintritt- / Faseraustrittkanälen (1) und unter den Niederhaltern liegen. • Abb. 49 13.3 Richtungswechsel der Faser in der Kassette • Bei einem Richtungswechsel der Glasfaser muss dieses im mittleren Bereich der Kassette (1) wie abgebildet durchgeführt werden („Achter“... -
Seite 27: Faserbrücke
13.5 Faserbrücke • Zwischen den Kassettenreihen befinden sich 4 Einzelfaserbrücken um zwischen den beiden Kassettenstapeln rangieren zu können. • Durch die Brücken wird der notwendige Schutz und Mindestbiegeradius der Fasern gesichert. Abb. 51 13.6 Kassettenabdeckung • Die oberste Kassette wird zum Schutz der Fasern und Spleiße mit einer transparenten Abdeckung (1) versehen. -
Seite 28: Gehäusetausch
14 Gehäusetausch Beachten: wenn nur die Türe getauscht werden muss, weiter bei 14.4. 14.1 Erdung lösen • Erdung (wenn vorhanden) entfernen. • 1x Sechskantschraube M10x50 (1) mit SW19 leicht lösen. • 1x Befestigungsschraube 5x12 (2) mit Torx TX25 entfernen. Abb. 53 14.2 Rückwand lösen •... -
Seite 29: Winkel Lösen
14.3 Winkel lösen • 3x Thermoplastschr.80x20 pro Winkel (links und rechts) mit Torx TX40 entfernen. Abb. 55 14.4 Kabelführung lösen • Kabelführung (1) entfernen. • 1x Thermoplastschr.plus 50x12 mit Torx TX25 entfernen. Abb. 56 • Kabelführung (2) öffnen und Kabel (1) aus der Kabelführung entnehmen. -
Seite 30: Montageplatte Lösen
14.5 Montageplatte lösen • Haube abnehmen (1), siehe Kapitel 11. • 2x Thermoplastschr.K60x16 (2) mit Torx TX25 leicht lösen. • 3x Thermoplastschr.K60x16 (3) mit Torx TX25 entfernen. • Montageplatte (4) über Schlüssellöcher nach oben aushängen. Abb. 58 • Montageplatte (1) im Gehäuse (2) abstellen. -
Seite 31: Türe Lösen
14.6 Türe lösen • Türe entfernen. • 2x Thermoplastschraube 50x16 (1) mit Torx TX25 am Türscharnier unten lösen. • 1x Thermoplastschraube 50x16 (2) mit Torx TX25 am Türscharnier unten lösen. Beachten: hierzu muss die Tür leicht geschlossen werden! • 2x Thermoplastschraube 50x16 (3) mit Torx TX25 am Türscharnier oben lösen. -
Seite 32: Doppelschwenkhebel
15 Doppelschwenkhebel • Schwenkhebelgriff (1) mit Schrank- /Schachtschlüssel (2) öffnen. Abb. 64 • Profilhalbzylinder (2) von hinten oder von vorne (je nach Fabrikat) in den Schwenkhebelgriff (1) einsetzen. • Profilhalbzylinder in der Tiefe soweit korrigieren bis die Befestigungsschraube (3) in das Gewinde eingreifen kann. •... -
Seite 33: Erdung
16 Erdung 16.1 Erdungsset Pos. 1 4x Sechskantschraube M8x25 Pos. 2 10x U-Scheibe A8,4 Pos. 3 1x Erdungsfahne Pos. 4 1x Rundleiteranschluss für Ø6 – Ø10 mm Pos. 5 7x Zahnscheibe M8 Pos. 6 7x Sechskantmutter M8 Pos. 7 1x Erdungskabel (200 mm lg.) mit Kabelschuh Abb. -
Seite 34: Erdungsfahne Vormontieren
16.3 Erdungsfahne vormontieren Montage Erdungskabel (1x) Reihenfolge beachten! • Rückseite: 1 1x Sechskantschraube M8x25 mit 2 1x U-Scheibe montieren. Vorderseite: 3 1x Zahnscheibe M8; 4 1x Sechskantmutter M8; 5 1x U-Scheibe A8,4; 6 1x Erdungskabel; Abb. 68 7 1x U-Scheibe A8,4; 8 1x Zahnscheibe M8;... -
Seite 35: Erdungsfahne Im Kvz22 Einbauen
Mit den zuvor abmontierten Schrauben (siehe Abb. 3) an Bodenplatte montieren. - 1x Sechskantschraube M10x50 (3). - 1x U-Scheibe (4). - 1x Befestigungsschraube für Kunststoff 5x12 (5). • Erdung im Rundleiteranschluß (2) fixieren. Abb. 70 17 Bestelldaten und Zubehör siehe Produktkatalog für FTTx-Glasfasernetze: https://langmatz.de/de/produkte/outdoorgehaeuse/glasfaser... -
Seite 36: Sachmängel
18 Sachmängel Für das Produkt übernimmt die Langmatz GmbH eine Sachmängelhaftung von 24 Monaten im Sinne von § 434 BGB, gerechnet ab Datum des Kaufbeleges. Im Rahmen der Haftung werden alle Teile, die durch Fabrikations- oder Materialfehler schadhaft geworden sind, kostenlos ersetzt oder instandgesetzt. -
Seite 37: Kontakt
23 Kontakt Langmatz GmbH | Am Gschwend 10 D - 82467 Garmisch - Partenkirchen Unsere Hotline: +49 88 21 920 - 137 Telefon: +49 8821 920 - 0 Email: info@langmatz.de www.langmatz.de 79 100 0119 / 000 | Stand 19.04.2024...
