hager WYJ43 Serie Kurzanleitung

h
w o c
M i t t
4
1 2 : 1
3
0 7 : 0
2
2 1 : 0
O K
WYJ43x
Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen
nur durch eine Elektrofachkraft gemäß den ein-
schlägigen Installationsnormen, Richtlinien,
Vorschriften, Bestimmungen und Unfallverhü-
tungsvorschriften des Landes erfolgen.
Bei Nichtbeachten der Installationshinweise
können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Diese Anleitung ist Bestandteil des Produktes
und muss beim Endkunden verbleiben.
Geräteaufbau
(2)
(3)
(4)
(5)
(6)
(7)

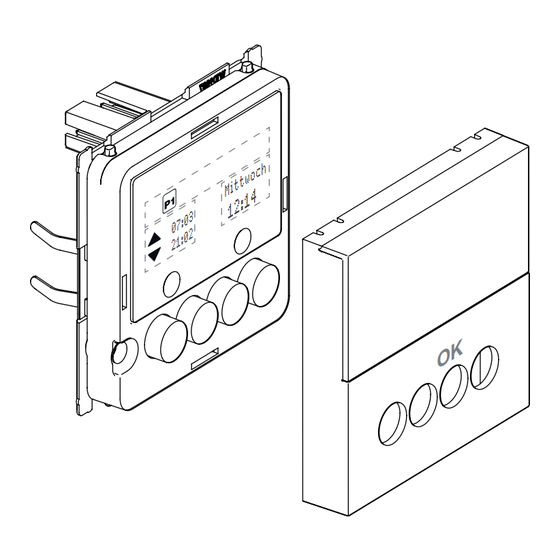

Bild 1: Geräteaufbau
(1) Einsatz (siehe Zubehör, nicht im Lieferum-
fang)
(2) Rahmen (nicht im Lieferumfang)
(3) Aufsatz
(4) Display
(5) Designabdeckung
(6) Schraube für Demontageschutz
(7) Bedientasten
Funktion
Bestimmungsgemäßer Gebrauch
- Aufsatz für Jalousie-Einsätze
- Manuelles, zeitgesteuertes und automatisches
Fahren am Einsatz angeschlossener Jalousie-/
Rollladen-Motoren
- Nicht zur Steuerung von Beleuchtung geeignet
- Ausschließlich zum Gebrauch in tropf- und
spritzwasserfreien Innenbereichen geeignet
Produkteigenschaften
- Zwei voreingestellte Standard-Zeitprogramme
- Individuelle Anpassung der Zeitprogramme
möglich
- Astro-Programm für automatisches Fahren bei
Sonnenauf/-untergang
1
Jalousie-Schaltuhr
e
- Astro-Zeitverschiebung zum Anpassen der
Fahrzeiten
- Ferien-Programm für zufällige Fahrzeiten im
Automatikbetrieb
- Tastensperre
- Automatische Sommer-/Winterzeitumschaltung
Verhalten bei Netzausfall/Netzwiederkehr
- Netzausfall:
Speicherung der aktuellen Konfiguration und
Programmierung im nicht flüchtigen Speicher.
Anschließend geht das Gerät in einen Spar-
Betrieb. Nur die interne Uhr läuft, um die Uhr-
zeit aktuell zu halten. Durch die Verwendung
eines Pufferspeichers bleibt die Uhrzeit bis zu
24 Stunden aktuell.
- Netzwiederkehr:
Der Aufsatz führt eine Initialisierung durch
Grundanzeige wird wiederhergestellt. Die ge-
(1)
speicherte Programmierung wird aus dem Spei-
cher geladen. Alle während des Spannungsab-
falls anstehende Vorgänge werden nicht nach-
geholt.
Bei verbrauchtem Pufferspeicher sind Uhrzeit und
1)
Datum neu einzugeben.
Bedienung
Bedienkonzept und Anzeige-Elemente
(14)
(8)
Bild 2: Anzeige- und Bedienelemente
(8) Taste AUF p
(9) Taste Zurück á
(10) Taste OK
(11) Taste AB q
(12) Anzeigebereich für Wochentag und Uhrzeit
(13) Anzeigebereich für aktiven Funktionen/Pro-
grammierungen
(14) Anzeigebereich für die nächsten Fahrzeiten
Die Tasten (Bild 2) unterscheiden einen kurzen
Tastendruck und einen langen Tastendruck > 0,5
Sekunden zur Steuerung der Jalousie.
, die
1)
(13)
Mittwoch
07:03
(12)
12:14
21:02
á
OK
(9) (10) (11)
Über eine Betätigung > 2 Sekunden können ver-
schiedene Funktionen innerhalb der Menübedie-
nung ausgelöst werden.
Der aktuelle Zustand der Uhr wird im Display
dargestellt. Aktive Funktionen werden über die
Symbole im Display angezeigt (Tabelle 1). Die
Displaybeleuchtung wird aktiviert, sobald eine
beliebige Taste betätigt wird.
Symbol Funktion
Tastensperre ist aktiv
keine Tastenbedienung möglich
Handbedienung,
keine automatischen Fahrzeiten
Voreingestelltes Programm P1 (Wo-
chenprogramm) oder P2 (Wochen-/
Wochenendprogramm) ist aktiv
Astro-Programm ist aktiv,
AUF- und AB-Fahrzeiten werden
sonnenauf/-untergangsabhängig ge-
steuert
Party-Programm ist aktiv,
Nur manueller Betrieb. Programme,
Nebenstellen- und Funkbefehle werden
nicht ausgeführt
Ferien-Programm,
Zufällige Variation der Fahrzeiten, nur
in Kombination möglich mit
Tabelle 1: Symbole in der Funktions-/Programm-
Zeile (13) des Displays
Jalousie fahren – Bedienung aus der
Grundanzeige
Aus der Grundanzeige ist jederzeit eine manuelle
Bedienung der Jalousien möglich, auch wenn
automatische Programme aktiv sind. Die Bedie-
nung kann jedoch gesperrt sein (siehe Bedienung
sperren/entsperren).
z Taste p oder q drücken.
Kurzer Tastendruck: Verstellung der Lamellen-
position.
Langer Tastendruck (> 0,5 s): Selbsthaltung,
Jalousie fährt in die Endposition.
Die max. Fahrzeit bei langem Tastendruck be-
P
trägt 2 Minuten.
z Taste p oder q während der Jalousiefahrt kurz
drücken.
Die Jalousie stoppt an der erreichten Position.
