hager WHT750 X Serie Applikationsbeschreibung
Knx gebäudesystemtechnik knx temperaturregelung
Verwandte Anleitungen für hager WHT750 X Serie
Inhaltszusammenfassung für hager WHT750 X Serie

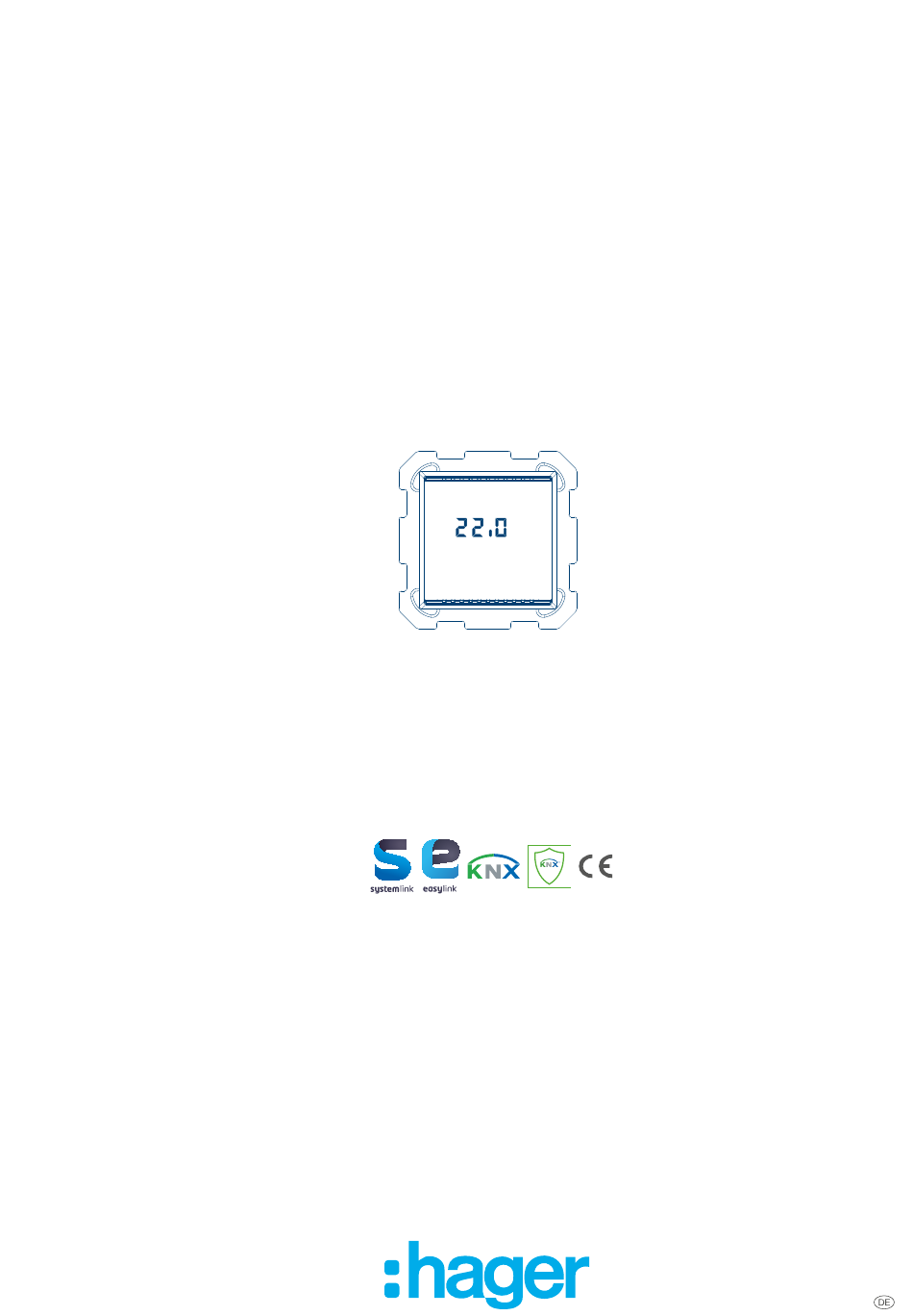

- Seite 1 Applikationsbeschreibung KNX Gebäude- systemtechnik KNX Temperaturregelung °C Raumtemperaturregler KNX Secure WHT750xxX...
-
Seite 2: Produktübersicht
Produktübersicht Produktübersicht Bestellnummer Produktbezeichnung Applikationspro- TP-Produkt gramm Funk-Produkt WHT750xxX Raumtemperaturregler KNX Secure SWHT750 Tabelle 1: Produktübersicht Technische Änderungen vorbehalten! -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhalt dieses Dokuments..........5 Informationen zur Programmiersoftware....6 ETS-Kompatibilität........................6 Applikationsbezeichnung.....................6 Funktions- und Gerätebeschreibung......7 Funktionsbeschreibung......................7 Physikalische Adressierung....................7 Funktionsübersicht.......................8 Anzeige und Bedienung am Gerät......9 Raumtemperatur anpassen....................9 Übertragungsprotokoll..........11 Liste aller Kommunikationsobjekte................... 11 Einstellung der Parameter........13 Verhalten bei Spannungsausfall/-wiederkehr..............13 Allgemeine Einstellungen.................... - Seite 4 Inhaltsverzeichnis Master-Reset............. 35 Firmware-Update............36 Anhang................ 37 Technische Daten....................... 37 Zubehör..........................37 Abbildungsverzeichnis....................... 38 Tabellenverzeichnis......................38 Entsorgungshinweis......................38 Gewährleistung........................38...
-
Seite 5: Inhalt Dieses Dokuments
Montageanleitung zu beachten. Diese Anleitung liegt dem Produkt bei oder ist online zum Herunterladen verfügbar. Die Abbildungen und Beschreibungen in diesem Dokument dienen zur Erläuterung und können auf- grund regelmäßiger Produktoptimierungen vom tatsächlichen Stand der Software abweichen. Für allgemeine Informationen zum Thema KNX Gebäudesystemtechnik siehe hager.com... -
Seite 6: Informationen Zur Programmiersoftware
Informationen zur Programmiersoftware ETS-Kompatibilität Informationen zur Programmiersoftware ETS-Kompatibilität Die Applikationsprogramme sind kompatibel zur ETS6 oder höher und sind stets aktuell auf unserer In- ternet-Seite zu finden. ETS-Version Dateiendung der kompatiblen Produkte Dateiendung der kompatiblen Projekte ETS 4 *.knxprod *.knxproj ETS 5 *.knxprod *.knxproj ETS 6... -
Seite 7: Funktions- Und Gerätebeschreibung
Funktions- und Gerätebeschreibung Funktionsbeschreibung Funktions- und Gerätebeschreibung Funktionsbeschreibung Der Raumtemperaturregler misst die Raumtemperatur und zeigt den aktuellen Wert in weiß leuchten- den Ziffern an. Über den Bus kann das Gerät einen externen Messwert empfangen und mit den eigenen Daten zu einer Gesamttemperatur (Mischwert) weiterverarbeiten. Der Raumtemperaturregler hat einen PI-Regler für eine Heizung und eine Kühlung (ein- oder zweistufig). -
Seite 8: Funktions- Und Gerätebeschreibung Funktionsübersicht
Funktions- und Gerätebeschreibung Funktionsübersicht Funktionsübersicht – Messung der Temperatur. Mischwert aus eigenem Messwert und externen Werten (Anteil prozentual einstellbar), Ausgabe Minimal- und Maximalwerte – Anzeige der Isttemperatur oder des Sollwerts bzw. der Basissollwertverschiebung – 2 Touch-Tasten (+/-) zur Veränderung der Raumtemperatur –... -
Seite 9: Anzeige Und Bedienung Am Gerät
Anzeige und Bedienung am Gerät Raumtemperatur anpassen Anzeige und Bedienung am Gerät Raumtemperatur anpassen Je nach Einstellung des Parameters LEDs - Temperaturanzeige in der Geräte-Applikation zeigt der Raumtemperaturregler den aktuellen Raumtemperaturwert (bzw. Mischwert), den Sollwert bzw. die Verschiebung gegenüber dem Basissollwert an. Über den Bus kann die Anzeige gedimmt und auch ab- geschaltet werden, sodass kein Wert angezeigt wird. -
Seite 10: Anzeige Und Bedienung Am Gerät Raumtemperatur Anpassen
Anzeige und Bedienung am Gerät Raumtemperatur anpassen Tippen auf -: Raumtemperatur senken (Basissollwertverschiebung Richtung MINUS) Möglichkeit C: Zeige Istwert und Sollwert/Basisverschiebung Im normalen Betrieb wird die aktuelle Raumtemperatur angezeigt. Durch Berühren der Tasten springt die Anzeige je nach Voreinstellung auf die Solltemperatur oder auf die Basissollwertverschiebung. Än- derungen mit + oder - werden sichtbar. -
Seite 11: Übertragungsprotokoll
Übertragungsprotokoll Liste aller Kommunikationsobjekte Übertragungsprotokoll Einheiten →Temperaturen in Grad Celsius Liste aller Kommunikationsobjekte Abkürzungen Flags: K - Kommunikation L - Lesen S - Schreiben Ü - Übertragen A - Aktualisieren Name Funktion Flags Größe Softwareversion Ausgang L-KÜ [217.1] DPT_Version 2 Byte Temperatursensor: Störung Ausgang L-KÜ... - Seite 12 Übertragungsprotokoll Liste aller Kommunikationsobjekte Name Funktion Flags Größe Temp.Regler: Sollwert Standby Kühlung Eingang / LSKÜ [9.1] DPT_Value_Temp 2 Byte Ausgang Temp.Regler: Sollwert Standby Kühlung (1:+ | 0:-) Eingang -SK- [1.1] DPT_Switch 1 Bit Temp.Regler: Sollwert Eco Heizung Eingang / LSKÜ [9.1] DPT_Value_Temp 2 Byte Ausgang...
-
Seite 13: Einstellung Der Parameter
Einstellung der Parameter Verhalten bei Spannungsausfall/-wiederkehr Einstellung der Parameter Verhalten bei Spannungsausfall/-wiederkehr Verhalten bei Busspannungsausfall Das Gerät sendet nichts. Das Gerät ist außer Betrieb. Verhalten bei Busspannungswiederkehr, nach Programmierung oder Reset Das Gerät sendet alle Ausgänge entsprechend seines in den Parametern eingestellten Sendeverhaltens. Dabei werden Verzögerungen, die im Parameterblock „Allgemeine Einstellungen“... -
Seite 14: Einstellung Der Parameter Temperatur Messwert
Einstellung der Parameter Temperatur Messwert Istwert und Sollwert/Basisverschiebung – bewirkt, dass in der normalen Funktion der Istwert angezeigt wird. Sobald die Tasten + oder - be- rührt werden, wird der Sollwert oder die Basissollwertverschiebung angezeigt. Die Sollwert-/Basis- verschiebungs-Anzeige endet nach 7 Sekunden ohne Bedienung und die Anzeige springt wieder zum Istwert. - Seite 15 Einstellung der Parameter Temperatur Messwert Externen Messwerte verwenden Das Gerät kann aus dem eigenen Messwert und einem externen Wert einen Mischwert berechnen. Stellen Sie, falls gewünscht, die Mischwertberechnung ein. Wird ein externer Anteil verwendet, beziehen sich alle folgenden Einstellungen auf den Gesamtmess- wert.
-
Seite 16: Einstellung Der Parameter Temperatur-Pi-Regelung
Einstellung der Parameter Temperatur-PI-Regelung Temperatur-PI-Regelung Mit diesem Parameter wird eingestellt, ob die PI-Regelung verwendet werden soll. Regelung verwenden Nein 6.4.1 Regelung Allgemein Mit diesen Parametern wird eingestellt, in welchen Fällen die per Objekt empfangenen Sollwerte und die Verlängerungszeit erhalten bleiben sollen. Der Parameter wird nur berücksichtigt, wenn die Einstel- lung per Objekt weiter unten aktiviert ist. - Seite 17 Einstellung der Parameter Temperatur-PI-Regelung – Modus (1: Eco, 0: Standby) – Modus Komfort Aktivierung – Modus Frost-/Hitzeschutz Aktivierung Modusumschaltung über zwei 8 Bit-Objekte (HVAC-Modi) drei 1 Bit-Objekte Mit diesem Parameter wird festgelegt, welcher Modus nach einem Reset (z. B. Stromausfall, Reset der Linie über den Bus) ausgeführt werden soll (Default).
- Seite 18 Einstellung der Parameter Temperatur-PI-Regelung Zweistufen Heizung + Einstufen Kühlung Zweistufen Heizung + Zweistufen Kühlung Seitenumburch...
-
Seite 19: Sollwert Allgemein
Einstellung der Parameter Temperatur-PI-Regelung 6.4.2 Sollwert Allgemein Sollwerte können entweder für jeden Modus separat vorgegeben werden oder der Komfortsollwert wird als Basiswert verwendet. Wird die Regelung zum Heizen und Kühlen verwendet, kann zusätzlich die Einstellung „separat mit Um- schaltobjekt“ gewählt werden. Systeme, die im Sommer als Kühlung und im Winter als Heizung ver- wendet werden, können so umgestellt werden. - Seite 20 Einstellung der Parameter Temperatur-PI-Regelung Seitenumburch...
-
Seite 21: Sollwert Komfort
Einstellung der Parameter Temperatur-PI-Regelung 6.4.3 Sollwert Komfort Der Komfort-Modus wird in der Regel für Tagbetrieb bei Anwesenheit verwendet. Für den Komfort-Soll- wert wird ein Startwert definiert und ein Temperaturbereich, in dem der Sollwert verändert werden kann. Startsollwert Heizen/Kühlen (in 0,1 °C) gültig bis zur 1. Kommunikation -300 …... -
Seite 22: Sollwert Standby
Einstellung der Parameter Temperatur-PI-Regelung 6.4.4 Sollwert Standby Der Standby-Modus wird in der Regel für Tagbetrieb bei Abwesenheit verwendet. Wenn Sollwerte separat eingestellt werden: Es wird ein Startsollwert definiert und ein Temperaturbereich, in dem der Sollwert verändert werden kann. Startsollwert Heizen (in 0,1 °C) gültig bis zur 1. Kommunikation -300 ... -
Seite 23: Sollwert Eco
Einstellung der Parameter Temperatur-PI-Regelung 6.4.5 Sollwert Eco Der Eco-Modus wird in der Regel für den Nachtbetrieb verwendet. Wenn Sollwerte separat eingestellt werden: Es wird ein Startsollwert definiert und ein Temperaturbereich, in dem der Sollwert verändert werden kann. Startsollwert Heizen (in 0,1 °C) gültig bis zur 1. Kommunikation -300 ... -
Seite 24: Sollwerte Frost-/Hitzeschutz (Gebäudeschutz)
Einstellung der Parameter Temperatur-PI-Regelung 6.4.6 Sollwerte Frost-/Hitzeschutz (Gebäudeschutz) Der Modus Gebäudeschutz wird z. B. verwendet, solange Fenster zum Lüften geöffnet sind. Es wer- den Sollwerte für den Frostschutz (Heizung) und Hitzeschutz (Kühlung) vorgegeben, die von außen nicht verändert werden können (kein Zugriff über Bedienteile usw.). Der Modus Gebäudeschutz kann verzö- gert aktiviert werden, wodurch das Gebäude noch verlassen werden kann, bevor die Regelung in den Frost-/Hitzeschutzmodus schaltet. -
Seite 25: Stellgrößen Allgemein
Einstellung der Parameter Temperatur-PI-Regelung 6.4.7 Stellgrößen Allgemein Diese Einstellung erscheint nur bei den Regelungsarten Heizen und Kühlen. Hier kann festgelegt wer- den, ob für die Heizung und für die Kühlung eine gemeinsame Stellgröße verwendet werden soll. Wenn die 2. Stufe eine gemeinsame Stellgröße hat, dann wird auch die Regelungsart der 2. Stufe hier festge- legt. -
Seite 26: Einstellung Der Parameter Heizregelung Stufe
Einstellung der Parameter Heizregelung Stufe 1/2 Heizregelung Stufe 1/2 Ist eine Heizregelung konfiguriert, erscheinen ein bzw. zwei Einstellungsabschnitte für die Hei- zungs-Stufen. In der 1. Stufe wird die Heizung durch eine PI-Regelung gesteuert, bei der wahlweise Reglerparameter eingegeben oder vorgegebene Anwendungen gewählt werden können. Erläuterungen zu den Parame- tern finden Sie im Abschnitt PI-Regelung mit Reglerparametern bzw. -
Seite 27: Pi-Regelung Mit Reglerparametern
Einstellung der Parameter Heizregelung Stufe 1/2 6.5.1 PI-Regelung mit Reglerparametern Diese Einstellung erlaubt es, die Parameter für die PI-Regelung individuell einzugeben. Regelungsart PI-Regelung Einstellen des Reglers durch Reglerparameter vorgegebene Anwendungen Es ist vorzugeben, bei welcher Abweichung vom Sollwert die maximale Stellgröße erreicht wird, d. h. ab wann die maximale Heizleistung verwendet wird. -
Seite 28: Pi-Regelung Mit Vorgegebener Anwendung
Einstellung der Parameter Heizregelung Stufe 1/2 6.5.2 PI-Regelung mit vorgegebener Anwendung Diese Einstellung stellt feste Parameter für häufige Anwendungen bereit. Regelungsart PI-Regelung Einstellen des Reglers durch Reglerparameter Anwendung Warmwasserheizung Fußbodenheizung Gebläsekonvektor Elektroheizung Maximale Stellgröße wird erreicht bei Soll-/Ist-Differenz von (in °C) Warmwasserheizung: 5 Fußbodenheizung: 5 Gebläsekonvektor: 4... -
Seite 29: 2-Punkt-Regelung (Nur Stufe 2)
Einstellung der Parameter Heizregelung Stufe 1/2 6.5.3 2-Punkt-Regelung (nur Stufe 2) Die 2-Punkt-Regelung wird für Systeme verwendet, die nur EIN und AUS geschaltet werden. Regelungsart (wird bei gemeinsamen Stellgrößen weiter oben festgelegt) 2-Punkt-Regelung Vorgabe des Schaltabstands (Hysterese), die verhindert, dass bei Temperaturen im Grenzbereich häufig an- und ausgeschaltet wird. -
Seite 30: Einstellung Der Parameter Kühlregelung Stufe
Einstellung der Parameter Kühlregelung Stufe 1/2 Kühlregelung Stufe 1/2 Ist eine Kühlregelung konfiguriert, erscheinen ein bzw. zwei Einstellungsabschnitte für die Küh- lungs-Stufen. In der 1. Stufe wird die Kühlung durch eine PI-Regelung gesteuert, bei der wahlweise Reglerparame- ter eingegeben oder vorgegebene Anwendungen gewählt werden können. Erläuterungen zu den Para- metern finden Sie im Abschnitt PI-Regelung mit Reglerparametern bzw. -
Seite 31: Pi-Regelung Mit Reglerparametern
Einstellung der Parameter Kühlregelung Stufe 1/2 6.6.1 PI-Regelung mit Reglerparametern Diese Einstellung erlaubt es, die Parameter für die PI-Regelung individuell einzugeben. Regelungsart PI-Regelung Einstellen des Reglers durch Reglerparameter vorgegebene Anwendungen Vorgeben, bei welcher Abweichung vom Sollwert die maximale Stellgröße erreicht wird, d. h. wann die maximale Kühlleistung verwendet wird. -
Seite 32: Pi-Regelung Mit Vorgegebener Anwendung
Einstellung der Parameter Kühlregelung Stufe 1/2 6.6.2 PI-Regelung mit vorgegebener Anwendung Diese Einstellung stellt feste Parameter für eine Kühldecke bereit. Regelungsart PI-Regelung Einstellen des Reglers durch Reglerparameter vorgegebene Anwendungen Anwendung Kühldecke Maximale Stellgröße wird erreicht bei Soll-/Ist-Differenz von (in °C) Kühldecke: 5 Nachstellzeit (in Min.) Kühldecke: 30... -
Seite 33: 2-Punkt-Regelung (Nur Stufe 2)
Einstellung der Parameter Kühlregelung Stufe 1/2 6.6.3 2-Punkt-Regelung (nur Stufe 2) Die 2-Punkt-Regelung wird für System verwendet, die nur EIN und AUS geschaltet werden. Regelungsart wird bei gemeinsamen Stellgrößen weiter oben 2-Punkt-Regelung festgelegt Geben Sie den Schaltabstand vor, die verhindert, dass bei Temperaturen im Grenzbereich häufig an- und ausgeschaltet wird. -
Seite 34: Einstellung Der Parameter Fan Coil-Steuerung
Einstellung der Parameter Fan Coil-Steuerung Fan Coil-Steuerung Die Fan Coil-Steuerung ermöglicht die Regelung des Gebläses von Konvektoren-Heizungen/ Kühlun- gen. Aktivieren Sie die Fan Coil-Steuerung. Fan Coil-Steuerung verwenden Nein Bei der Fan Coil-Steuerung wird das Gebläse automatisch von einer oder bei mehrstufigen Systemen von mehreren Stellgrößen für Heizen oder Kühlen gesteuert. -
Seite 35: Master-Reset
Master-Reset Master-Reset Lokalen Werksreset durchführen Das lokale Werksreset wird wie folgt durchgeführt: Wenn Sie den KNX-Bus anschließen und die Programmiertaste gedrückt halten, wechselt das Gerät zwischen verschiedenen Optionen im Display: Nach 5 Sekunden: „Mr“ = Master Reset - löscht das Applikationsprogramm (ETS-Download) Nach 10 Sekunden: „Fr“... -
Seite 36: Firmware-Update
Firmware-Update Firmware-Update Das Gerät ist updatefähig. Firmware-Updates können einfach mit der Hager ETS App durchgeführt werden. Diese App ist kostenlos und kann vor Ort oder per Fernzugriff verwendet werden. Wie führe ich ein Update durch? Melden Sie sich bei my.knx.org Erstellen Sie ein neues Konto oder melden Sie sich mit Ihrem bestehenden Konto an. -
Seite 37: Anhang
Anhang Technische Daten Anhang Technische Daten KNX Medium TP1-256 Konfigurationsmodus S-Mode, E-Controller Versorgungsspannung KNX 21 ... 32 V SELV ≤ 19 mA Stromaufnahme Messbereich Temperatur -5 ... +60 °C Energieeffiziensklasse IV (2%) Betriebshöhe max. 2000 m Verschmutzungsgrad Überspannungskategorie Schutzgrad IP20 Luftfeuchtigkeit 0 ... -
Seite 38: Abbildungsverzeichnis
Anhang Abbildungsverzeichnis Abbildungsverzeichnis Tabellenverzeichnis Tab. 1: Produktübersicht...............................2 Tab. 2: ETS-Kompatibilität............................6 Tab. 3: Applikationsbezeichnung..........................6 Tab. 4: Störobjekt................................ 14 Tab. 5: Offset ................................14 Tab. 6: Externen Messwerte verwenden........................15 Tab. 7: Messwert min/max............................15 Entsorgungshinweis Korrekte Entsorgung dieses Produkts (Elektromüll). (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sam- melsystem). - Seite 39 Hager Industrie AG Sedelstrasse 2 6020 Emmenbrücke Switzerland T +41 41 269 90 00 info@hager.com hager.com 2025-10...
