Vorbereitung der Leitung
Es müssen Anschlussleitungen mit einem flexiblen Litzenaufbau
der Klassen 5 und 6 verwendet werden� Ausschließlich verzinnte
Kupferleitungen verwenden�
Achtung
Keine oxidierten oder blanken Leitungen verwenden� Alle
Stäubli PV-Leitungen verfügen über einen hochwertigen
verzinnten Leiter� Aus Sicherheitsgründen untersagt Stäubli
die Verwendung von PVC-Leitungen sowie den Einsatz von
unverzinnten Leitungen des Typs H07RN-F�
Leitfaden zur Konfiguration der Steckverbinder
Hinweis:
Liegt der verwendete Leitungsdurchmesser zwischen zwei
Grenzen, so ist der kleinere Dichteinsatz zu verwenden�
Hinweis:
Die verwendbaren Dichtungen anhand Ihrer Farben leicht zu
unterscheiden:
DI
Rotbraun
DX
Gelb
DII
Grau
4 / 12
Cable preparation
Cables with a strand class 5 and 6 shall be connected�
Use tinned copper cables only�

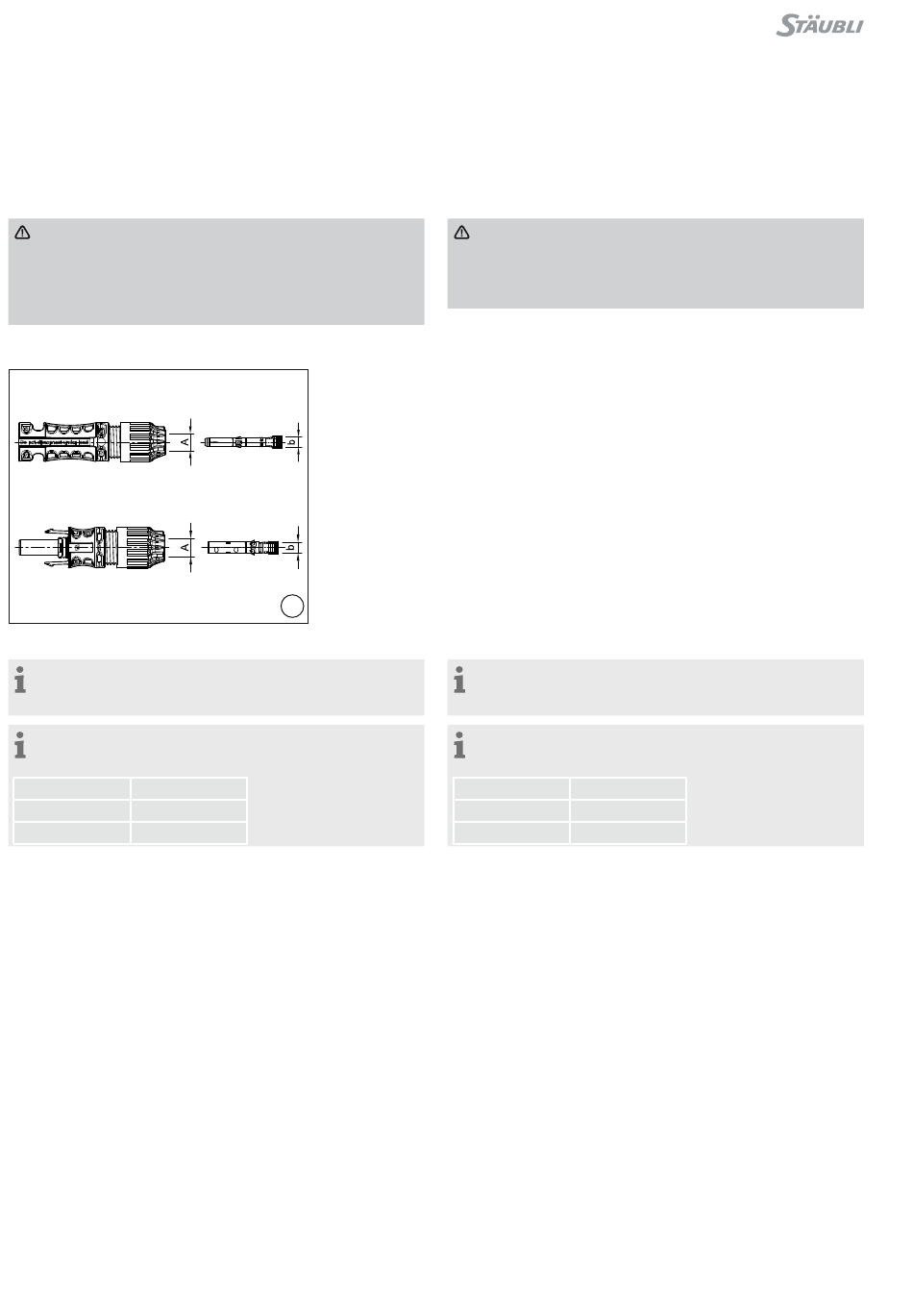

(ill. 7)
Maße A und b gemäß Tab� 1 und 2
(Seite 5) kontrollieren�
7
Guideline for connector configuration
between two limits�
DI
DX
DII
MA298
Attention
Do not use oxidized nor bare (i�e� uncoated) conductors� All
Stäubli PV cables have high grade tinned conductors� For
safety reasons, Stäubli prohibits the use of PVC cables and
the use of non-tinned cables of type H07RN-F�
(ill. 7)
Check dimensions A and b in accor-
dance Tab� 1 and 2 (page 5)�
Note:
Please use the smaller sealing if the chosen cable diameter is
Note:
The usable seals can easily be distinguished by the color:
Maroon
Yellow
Grey
