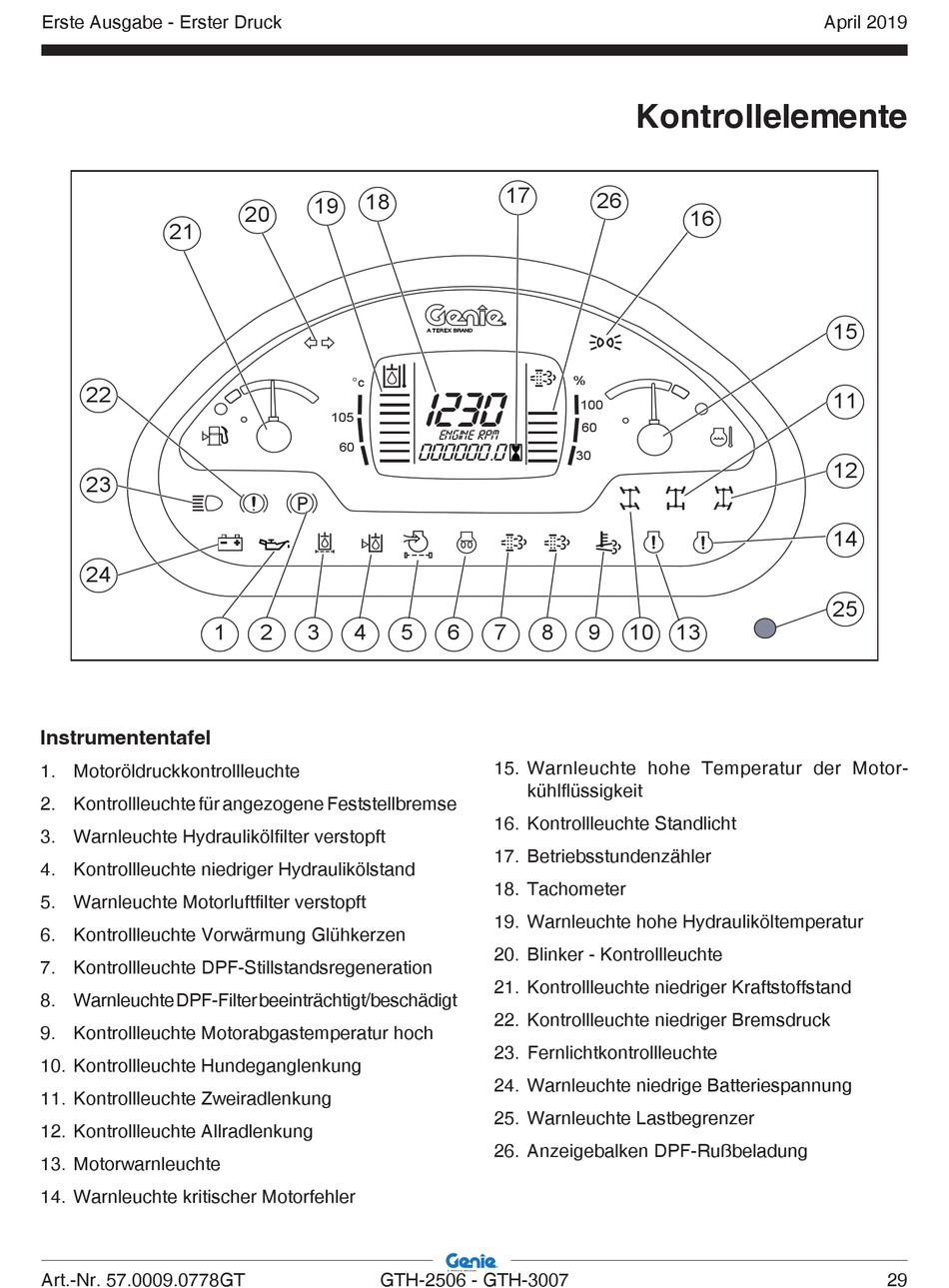

Instrumententafel
1. Motoröldruckkontrollleuchte
2. Kontrollleuchte für angezogene Feststellbremse
3. Warnleuchte Hydraulikölfilter verstopft
4. Kontrollleuchte niedriger Hydraulikölstand
5. Warnleuchte Motorluftfilter verstopft
6. Kontrollleuchte Vorwärmung Glühkerzen
7. Kontrollleuchte DPF-Stillstandsregeneration
8. Warnleuchte DPF-Filter beeinträchtigt/beschädigt
9. Kontrollleuchte Motorabgastemperatur hoch
10. Kontrollleuchte Hundeganglenkung
11. Kontrollleuchte Zweiradlenkung
12. Kontrollleuchte Allradlenkung
13. Motorwarnleuchte
14. Warnleuchte kritischer Motorfehler
Art.-Nr. 57.0009.0778GT
18
19
20
°c
105
60
000000.0
2
3
4
5
GTH-2506 - GTH-3007
17
26
%
1230
100
60
engine rpm
30
6
7
8
9
15. Warnleuchte hohe Temperatur der Motor-
kühlflüssigkeit
16. Kontrollleuchte Standlicht
17. Betriebsstundenzähler
18. Tachometer
19. Warnleuchte hohe Hydrauliköltemperatur
20. Blinker - Kontrollleuchte
21. Kontrollleuchte niedriger Kraftstoffstand
22. Kontrollleuchte niedriger Bremsdruck
23. Fernlichtkontrollleuchte
24. Warnleuchte niedrige Batteriespannung
25. Warnleuchte Lastbegrenzer
26. Anzeigebalken DPF-Rußbeladung
Kontrollelemente
16
10
13
