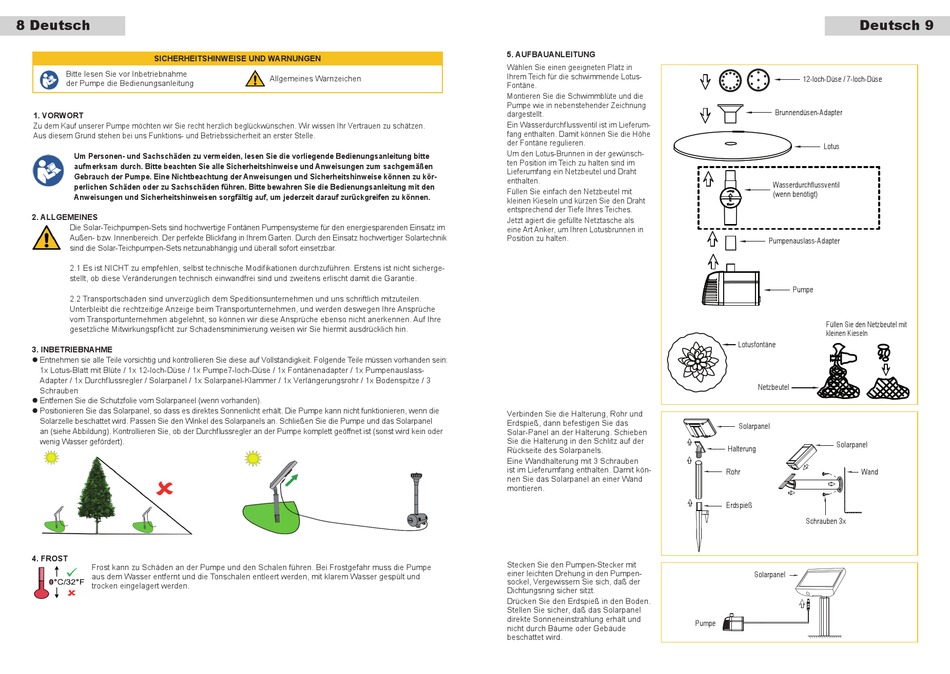

profi-pumpe SP02129-3 Bedienungsanleitung Seite 5

8 Deutsch
SIChERhEITShINWEISE UND WARNUNGEN
Bitte lesen Sie vor Inbetriebnahme
der Pumpe die Bedienungsanleitung
1. VORWORT
Zu dem Kauf unserer Pumpe möchten wir Sie recht herzlich beglückwünschen. Wir wissen Ihr Vertrauen zu schätzen.
Aus diesem Grund stehen bei uns Funktions- und Betriebssicherheit an erster Stelle.
Um Personen- und Sachschäden zu vermeiden, lesen Sie die vorliegende Bedienungsanleitung bitte
aufmerksam durch. Bitte beachten Sie alle Sicherheitshinweise und Anweisungen zum sachgemäßen
Gebrauch der Pumpe. Eine Nichtbeachtung der Anweisungen und Sicherheitshinweise können zu kör-
perlichen Schäden oder zu Sachschäden führen. Bitte bewahren Sie die Bedienungsanleitung mit den
Anweisungen und Sicherheitshinweisen sorgfältig auf, um jederzeit darauf zurückgreifen zu können.
2. ALLGEmEINES
Die Solar-Teichpumpen-Sets sind hochwertige Fontänen Pumpensysteme für den energiesparenden Einsatz im
Außen- bzw. Innenbereich. Der perfekte Blickfang in Ihrem Garten. Durch den Einsatz hochwertiger Solartechnik
sind die Solar-Teichpumpen-Sets netzunabhängig und überall sofort einsetzbar.
2.1 Es ist NICHT zu empfehlen, selbst technische Modifi kationen durchzuführen. Erstens ist nicht sicherge-
stellt, ob diese Veränderungen technisch einwandfrei sind und zweitens erlischt damit die Garantie.
2.2 Transportschäden sind unverzüglich dem Speditionsunternehmen und uns schriftlich mitzuteilen.
Unterbleibt die rechtzeitige Anzeige beim Transportunternehmen, und werden deswegen Ihre Ansprüche
vom Transportunternehmen abgelehnt, so können wir diese Ansprüche ebenso nicht anerkennen. Auf Ihre
gesetzliche Mitwirkungspfl icht zur Schadensminimierung weisen wir Sie hiermit ausdrücklich hin.
3. INBETRIEBNAhmE
l Entnehmen sie alle Teile vorsichtig und kontrollieren Sie diese auf Vollständigkeit. Folgende Teile müssen vorhanden sein:
1x Lotus-Blatt mit Blüte / 1x 12-loch-Düse / 1x Pumpe7-loch-Düse / 1x Fontänenadapter / 1x Pumpenauslass-
Adapter / 1x Durchfl ussregler / Solarpanel / 1x Solarpanel-Klammer / 1x Verlängerungsrohr / 1x Bodenspitze / 3
Schrauben
l Entfernen Sie die Schutzfolie vom Solarpaneel (wenn vorhanden).
l Positionieren Sie das Solarpanel, so dass es direktes Sonnenlicht erhält. Die Pumpe kann nicht funktionieren, wenn die
Solarzelle beschattet wird. Passen Sie den Winkel des Solarpanels an. Schließen Sie die Pumpe und das Solarpanel
an (siehe Abbildung). Kontrollieren Sie, ob der Durchfl ussregler an der Pumpe komplett geöffnet ist (sonst wird kein oder
wenig Wasser gefördert).
4. FROST
Frost kann zu Schäden an der Pumpe und den Schalen führen. Bei Frostgefahr muss die Pumpe
aus dem Wasser entfernt und die Tonschalen entleert werden, mit klarem Wasser gespült und
trocken eingelagert werden.
Allgemeines Warnzeichen
5. AUFBAUANLEITUNG
Wählen Sie einen geeigneten Platz in
Ihrem Teich für die schwimmende Lotus-
Fontäne.
Montieren Sie die Schwimmblüte und die
Pumpe wie in nebenstehender Zeichnung
dargestellt.
Ein Wasserdurchfl ussventil ist im Lieferum-
fang enthalten. Damit können Sie die Höhe
der Fontäne regulieren.
Um den Lotus-Brunnen in der gewünsch-
ten Position im Teich zu halten sind im
Lieferumfang ein Netzbeutel und Draht
enthalten.
Füllen Sie einfach den Netzbeutel mit
kleinen Kieseln und kürzen Sie den Draht
entsprechend der Tiefe Ihres Teiches.
Jetzt agiert die gefüllte Netztasche als
eine Art Anker, um Ihren Lotusbrunnen in
Position zu halten.
Verbinden Sie die Halterung, Rohr und
Erdspieß, dann befestigen Sie das
Solar-Panel an der Halterung. Schieben
Sie die Halterung in den Schlitz auf der
Rückseite des Solarpanels.
Eine Wandhalterung mit 3 Schrauben
ist im Lieferumfang enthalten. Damit kön-
nen Sie das Solarpanel an einer Wand
montieren.
Stecken Sie den Pumpen-Stecker mit
einer leichten Drehung in den Pumpen-
sockel, Vergewissern Sie sich, daß der
Dichtungsring sicher sitzt.
Drücken Sie den Erdspieß in den Boden.
Stellen Sie sicher, daß das Solarpanel
direkte Sonneneinstrahlung erhält und
nicht durch Bäume oder Gebäude
beschattet wird.
Deutsch 9
12-loch-Düse / 7-loch-Düse
Brunnendüsen-Adapter
Lotus
Wasserdurchfl ussventil
(wenn benötigt)
Pumpenauslass-Adapter
Pumpe
Füllen Sie den Netzbeutel mit
kleinen Kieseln
Lotusfontäne
Netzbeutel
Solarpanel
Solarpanel
Halterung
Rohr Wand
Erdspieß
Schrauben 3x
Solarpanel
Pumpe
