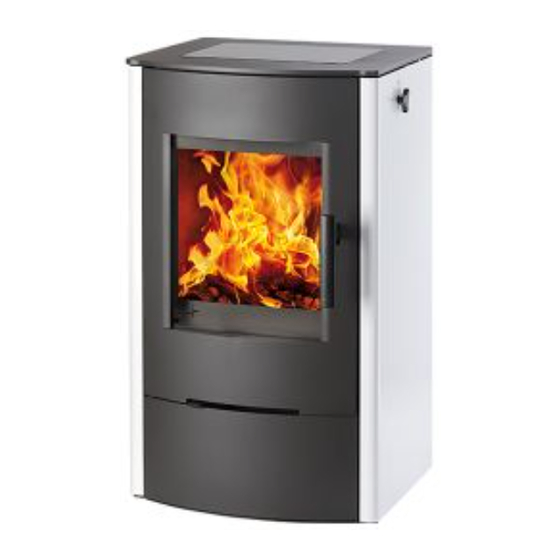

  • Seite 1 Geräteblatt ELLMAU COOK easy ELLMAU COOK easy Geräteblatt Kaminofen 0424618511400-...

  • Seite 2: Zeichenerklärung

    Zeichenerklärung Die wichtigsten Hinweise sind mit der Überschrift WARNUNG versehen. Die mit der Überschrift WARNUNG versehenen Hinweise weisen auf die ernsthafte Gefahr der Beschädigung des Heizgeräts bzw. auf Verletzung hin. Der mit der Überschrift Hinweis versehene Vermerk weist auf die mögliche Beschädigung Ihres Heizgeräts hin.

  • Seite 3: Inhaltsverzeichnis

    Inhalt 1. Maßbild ............................1 2. Ersatzteilübersicht ........................2 2.1. Ganze Aufstellung ........................2 2.2. Detail A1............................4 3. Temperaturregelung der Kochplatte..................5 4. Reinigung des Abgaswegs....................... 6 5. Umbau vom Aussenluftanschluss ..................7...
  • Seite 4 HINWEIS Überprüfen Sie vor jedem Anheizen, dass die Kochplatte in die Öffnung im Deckel eingesetzt ist und der Abgasweg abgedichtet ist! Anmerkung Zur Reinigung der Seiten aus Edelstahlblech empfehlen wir die Verwendung eines geeigneten Reinigers, z. B. AUTOSOL Power Stainless Steel Cleaner. Reinigen Sie ausschließlich an abgekühltem Kaminofen!

  • Seite 5: Maßbild

    1. Maßbild Ø100...

  • Seite 6: Ersatzteilübersicht

    2. Ersatzteilübersicht 2.1. Ganze Aufstellung Bezeichnung Position Stück Ersatzteilnummer Ganze Aufstellung Feuerraumtür (komplett)/perl-schwarz 1 Stk. 0424618005300 Türschloss (komplett) 1 Stk. 0424637005001...
  • Seite 7 Tür unten/perl-schwarz 1 Stk. 0424618005925 Aschenkasten 1 Stk. 0424617405600 Stehrost/perl-schwarz 1 Stk. 0424617405005 Rost/perl-schwarz 1 Stk. 0429415005005 Schamott 30x70x261 2 Stk. 0424617405506 Schamott 30x62x292 2 Stk. 0424617405505 Schamott rechts (30x300x415) 1 Stk. 0428315005502 Schamott links (30x300x415) 1 Stk. 0428315005503 Schamott (30x390x320) 1 Stk.

  • Seite 8: Detail A1

    2.2. Detail A1 A1.1. A1.2. Bezeichnung Position Stück Ersatzteilnummer Detail A1 Glashalterung – Set/perl-schwarz A1.1. 1 Stk. 0424617405304 Türverschraubung – Set A1.2. 1 Stk. 0424617405315 Griff/perl-schwarz 1 Stk. 0424618005310 Dichtungsschnur Tür 10 mm (2210 mm) Meterware 0040300100005 Dichtungsschnur Glas 10x4 mm (1500 mm) Meterware 0040210040005 Türglasscheibe (4x338x431)

  • Seite 9: Temperaturregelung Der Kochplatte

    3. Temperaturregelung der Kochplatte Die Temperatur der Kochplatte kann in zwei Stufen reguliert werden: Position A Der Regler befindet sich in der Position für die minimale Kochplattentemperatur (bis zu 220 °C). Position B Der Regler befindet sich in der Position für die maximale Kochplattentemperatur (bis zu 320 °C), dieser Modus sollte beim Anheizen des Ofens nicht verwendet werden.

  • Seite 10: Reinigung Des Abgaswegs

    4. Reinigung des Abgaswegs Reinigen Sie nur an abgekühlten Kaminöfen und achten Sie darauf, dass die Kochplatte bzw. der gesamte Deckel richtig eingesetzt ist, um Undichtigkeiten im Abgasweg zu vermeiden.

  • Seite 11: Umbau Vom Aussenluftanschluss

    5. Umbau vom Aussenluftanschluss...
