XLR-Anschlüsse für Signalein-/
ausgänge
XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge.

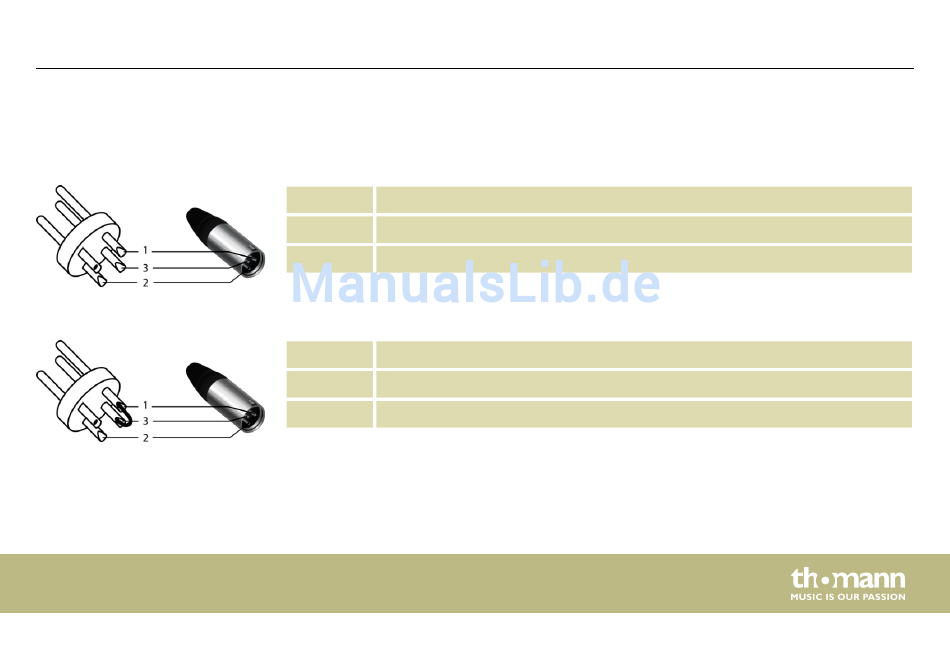

Zeichnung und Tabelle zeigen die XLR-Pinbelegung.
Symmetrische Beschaltung:
1 Masse
2 Positives Signal (+)
3 Negatives Signal (–)
Unsymmetrische Beschaltung:
1 Masse
2 Signal
3 Gebrückt mit Pin 1
