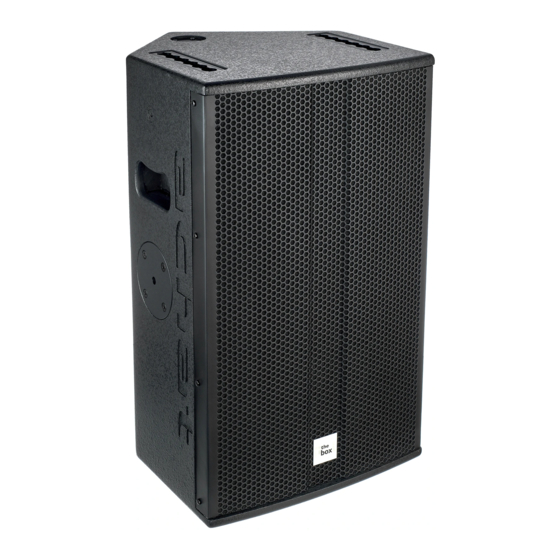

- Seite 1 Achat 112MA Achat 112MA WH full-range- lautsprecher bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 24.07.2015, ID: 230513, 354548...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................7 Leistungsmerkmale..........................12 Installation..............................13 4.1 Anschlussbelegung......................... 15 4.2 Tipps zum Umgang mit Lautsprechern................... 18 4.3 Hängen des Lautsprechers......................18 4.4 Bedienelemente..........................19 Technische Daten............................ 22 Umweltschutz............................24 Achat 112MA Achat 112MA WH... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 6 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. full-range-lautsprecher...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zur Beschallung konzipiert. Verwenden Sie das Gerät ausschließlich wie in Gebrauch dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Per‐ sonen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen. - Seite 8 Sicherheitshinweise GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 9 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
- Seite 10 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
- Seite 11 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
-
Seite 12: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: Anschlussmöglichkeiten: XLR/6,35-mm-Klinke-Kombibuchse für Signaleingang, XLR-Ein‐ baustecker für Signalausgang. Umschalter für die Versorgungsspannung Flugschienen auf der Gehäuseoberseite und Öse zum Neigen auf der Rückseite. Benötigte Befestigung zur vertikalen Aufhängung „the box Achat Flying Track Attachment“ (2 Stück pro Box). -
Seite 13: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 14 Installation HINWEIS! Mögliche Sachschäden durch Magnetfelder Durch Lautsprecher wird ein statisches Magnetfeld erzeugt. Sorgen Sie daher für einen entsprechenden Abstand zu Geräten, die durch ein äußeres Magnetfeld beeinträchtigt oder beschädigt werden können. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐...
-
Seite 15: Anschlussbelegung
Installation 4.1 Anschlussbelegung Sie können XLR- und Klinkenstecker symmetrisch oder unsymmetrisch beschalten. Im Fol‐ genden erhalten Sie eine Übersicht über die verschiedenen Möglichkeiten. XLR-Anschlüsse für Signalein-/ XLR-Einbaubuchsen dienen als Signaleingänge, XLR-Einbaustecker dienen als Signalausgänge. ausgänge Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Symmetrische Beschaltung: Masse Positives Signal (+) - Seite 16 Installation Unsymmetrische Beschaltung: Masse Signal Gebrückt mit Pin 1 Klinkenstecker für Signalein-/ Zeichnung und Tabelle zeigen die Belegung bei 6,35-mm-Klinkensteckern. ausgänge Unsymmetrische Beschaltung (Klinkenstecker, mono): Signal Masse full-range-lautsprecher...
- Seite 17 Installation Unsymmetrische Beschaltung (Klinkenstecker, stereo): Signal 2, 3 Masse Symmetrische Beschaltung (Klinkenstecker, stereo): 1 (Tip) Positives Signal (+) 2 (Ring) Negatives Signal (–) 3 (Sleeve) Masse Achat 112MA Achat 112MA WH...
-
Seite 18: Tipps Zum Umgang Mit Lautsprechern
Installation 4.2 Tipps zum Umgang mit Lautsprechern Sie sollten die Lautsprecher immer so aufstellen, dass deren Schallsignale ungehindert das Publikum erreichen können. Oft ist es dafür hilfreich, die Lautsprecher auf Stativen zu positio‐ nieren. Die Zuhörerfläche kann dadurch gleichmäßig mit maximaler Reichweite beschallt werden. -
Seite 19: Bedienelemente
Installation Mit Hilfe einer zusätzlichen Öse auf der Gehäuserückseite ist es möglich, die Box zu neigen. Diese zusätzliche Öse darf nicht alleine für die gesamte Aufnahme der Hängelast benutzt werden. 4.4 Bedienelemente Achat 112MA Achat 112MA WH... - Seite 20 Installation 1 EIN/AUS (ON/OFF) Mit diesem Schalter (Netzschalter) schalten Sie das Gerät ein und aus. 2 Anschluss für die Versorgungsspannung Kaltgeräteeinbaustecker mit Sicherungshalter für die Stromversorgung. 3 Sicherung Sollte diese Sicherung durchbrennen, müssen Sie sie durch eine neue Sicherung gleichen Typs ersetzen. Vorher müssen Sie das Gerät von der Spannungsversor‐ gung trennen.
- Seite 21 Installation 7 VOLUME Regler zum Einstellen der Gesamtlautstärke. 8 CLIP Zeigt Übersteuerung (Clipping) an. In diesem Fall ist der Pegel des Line-Eingangs‐ signals zu hoch. Achat 112MA Achat 112MA WH...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Versorgungsspannung 115 / 230 V (AC), 50/60 Hz System 2-Wege-Full-Range-Aktivbox mit eingebauter Frequenzweiche 1 × 12-Zoll-Bass-Lautsprecher, 1,4-Zoll-Mittelhochtöner (mit 3-Zoll-Schwing‐ Lautsprecherbestückung spule) Abstrahlwinkel (V × H) 60° × 40° (Horn) 60 Hz … 18 kHz (–3 dB) Frequenzbereich Verzerrung Line: 0,02%... - Seite 23 Technische Daten Abmessungen (B × H × T) 360 mm × 610 mm × 360 mm Gewicht 24,7 kg Achat 112MA Achat 112MA WH...
-
Seite 24: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 25 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Achat 112MA Achat 112MA WH...
