Ranger™ 4000 Serie
1
2
3
4
5
6
Pos. Beschreibung
1 NETTO-Symbol
2 Nullmitten-Symbol
3 Minussymbol
4 Symbol für stabiles Gewicht
5 Symbole für voreingestellten
Tarawert, Tara
6 Pfeilsymbole
7 Summensymbol
8 Waagensymbol
Die farbigen LED-Anzeigen auf der linken Seite des Bedienfelds werden im Kontrollmodus
(Abschnitt 3.6) verwendet und leuchten nach folgenden Regeln auf:
(Rot) Last > oberer Grenzwert
(Grün) Last ≥ unterer Grenzwert und ≤ oberer Grenzwert
(Gelb) Last < unterer Grenzwert
7

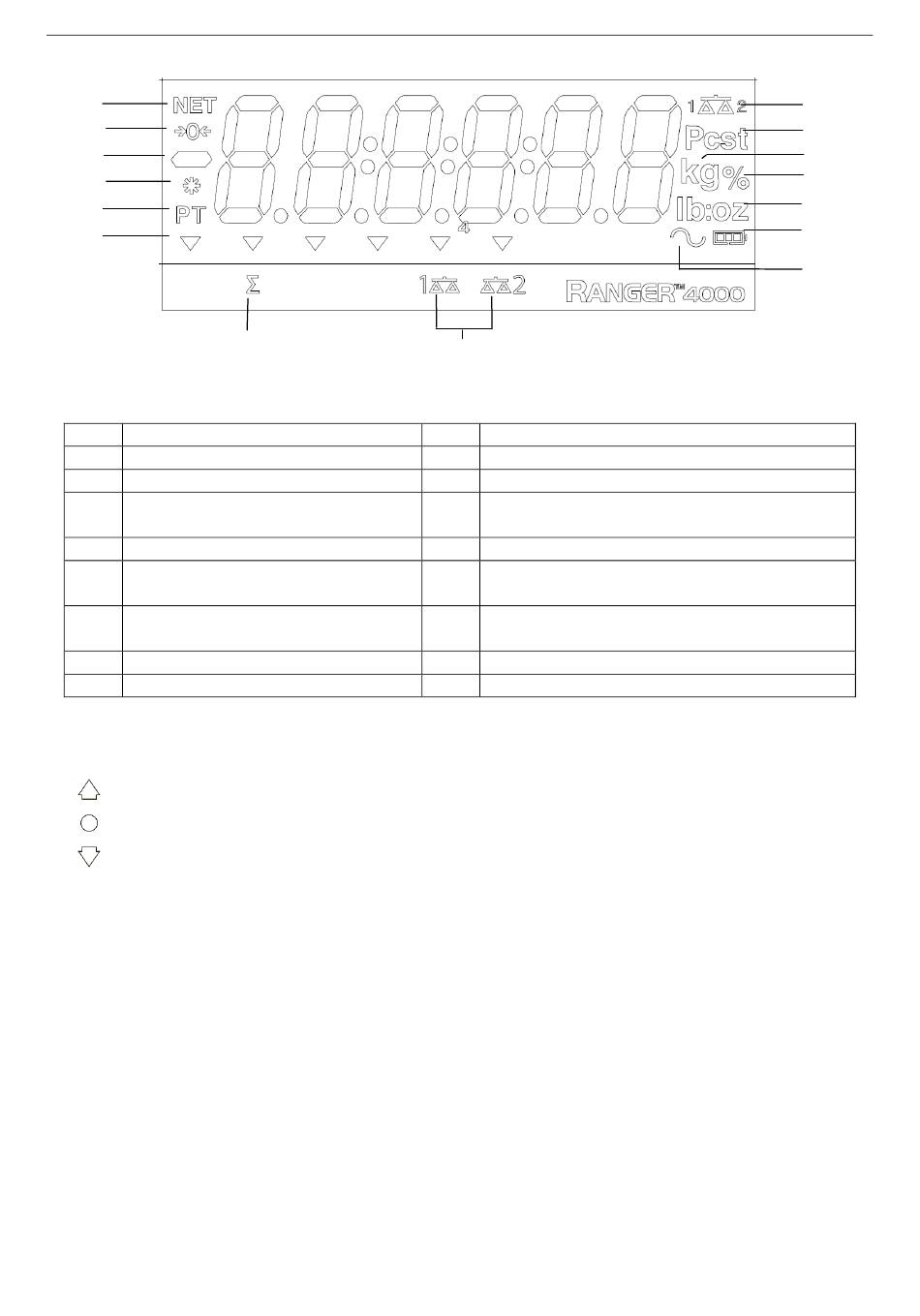

Abbildung 3-2. LED-Display
TABELLE 3-2. LED-Symbole
8
Pos. Beschreibung
9 Dynamisches (Tilde) Symbol
10 Batterieladesymbol
11 Symbole für Pound, Ounce und
Pound:Ounce
12 Prozentsymbol
13 Symbole für Kilogramm, Gramm
14 Stücksymbol, Tonnensymbol (nicht
verwendet)
15 Waagensymbol
DE-5
15
14
13
12
11
10
9
