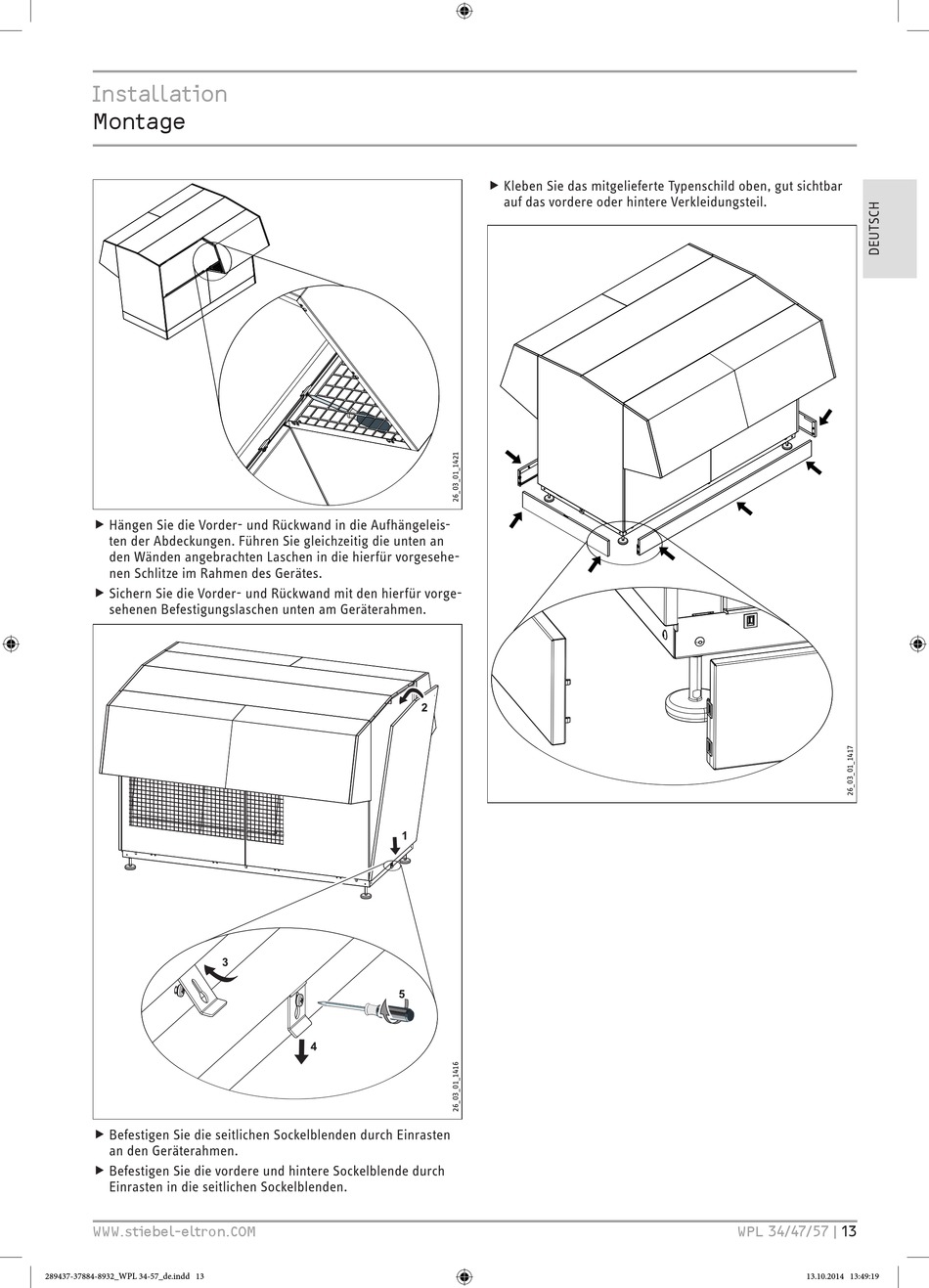

Installation
Montage
f Hängen Sie die Vorder- und Rückwand in die Aufhängeleis-
f
ten der Abdeckungen. Führen Sie gleichzeitig die unten an
den Wänden angebrachten Laschen in die hierfür vorgesehe-
nen Schlitze im Rahmen des Gerätes.
f Sichern Sie die Vorder- und Rückwand mit den hierfür vorge-
f
sehenen Befestigungslaschen unten am Geräterahmen.
f Befestigen Sie die seitlichen Sockelblenden durch Einrasten
f
an den Geräterahmen.
f Befestigen Sie die vordere und hintere Sockelblende durch
f
Einrasten in die seitlichen Sockelblenden.
WWW.stiebel-eltron.COM
289437-37884-8932_WPL 34-57_de.indd 13
f Kleben Sie das mitgelieferte Typenschild oben, gut sichtbar
f
auf das vordere oder hintere Verkleidungsteil.
WPL 34/47/57 |
13
13.10.2014 13:49:19
