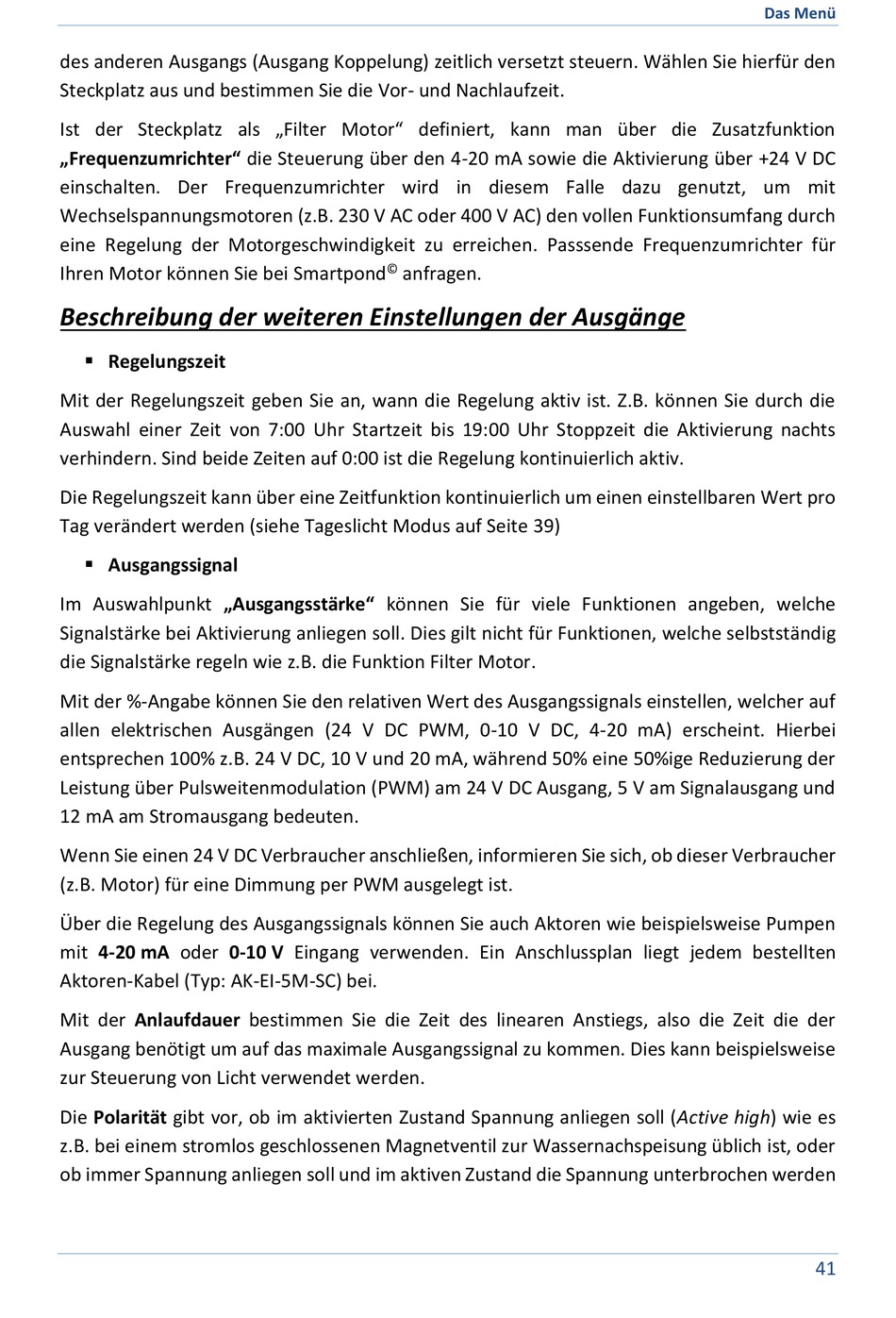

des anderen Ausgangs (Ausgang Koppelung) zeitlich versetzt steuern. Wählen Sie hierfür den
Steckplatz aus und bestimmen Sie die Vor- und Nachlaufzeit.
Ist der Steckplatz als „Filter Motor" definiert, kann man über die Zusatzfunktion
„Frequenzumrichter" die Steuerung über den 4-20 mA sowie die Aktivierung über +24 V DC
einschalten. Der Frequenzumrichter wird in diesem Falle dazu genutzt, um mit
Wechselspannungsmotoren (z.B. 230 V AC oder 400 V AC) den vollen Funktionsumfang durch
eine Regelung der Motorgeschwindigkeit zu erreichen. Passsende Frequenzumrichter für
Ihren Motor können Sie bei Smartpond
Beschreibung der weiteren Einstellungen der Ausgänge
 Regelungszeit
Mit der Regelungszeit geben Sie an, wann die Regelung aktiv ist. Z.B. können Sie durch die
Auswahl einer Zeit von 7:00 Uhr Startzeit bis 19:00 Uhr Stoppzeit die Aktivierung nachts
verhindern. Sind beide Zeiten auf 0:00 ist die Regelung kontinuierlich aktiv.
Die Regelungszeit kann über eine Zeitfunktion kontinuierlich um einen einstellbaren Wert pro
Tag verändert werden (siehe Tageslicht Modus auf Seite 39)
 Ausgangssignal
Im Auswahlpunkt „Ausgangsstärke" können Sie für viele Funktionen angeben, welche
Signalstärke bei Aktivierung anliegen soll. Dies gilt nicht für Funktionen, welche selbstständig
die Signalstärke regeln wie z.B. die Funktion Filter Motor.
Mit der %-Angabe können Sie den relativen Wert des Ausgangssignals einstellen, welcher auf
allen elektrischen Ausgängen (24 V DC PWM, 0-10 V DC, 4-20 mA) erscheint. Hierbei
entsprechen 100% z.B. 24 V DC, 10 V und 20 mA, während 50% eine 50%ige Reduzierung der
Leistung über Pulsweitenmodulation (PWM) am 24 V DC Ausgang, 5 V am Signalausgang und
12 mA am Stromausgang bedeuten.
Wenn Sie einen 24 V DC Verbraucher anschließen, informieren Sie sich, ob dieser Verbraucher
(z.B. Motor) für eine Dimmung per PWM ausgelegt ist.
Über die Regelung des Ausgangssignals können Sie auch Aktoren wie beispielsweise Pumpen
mit 4-20 mA oder 0-10 V Eingang verwenden. Ein Anschlussplan liegt jedem bestellten
Aktoren-Kabel (Typ: AK-EI-5M-SC) bei.
Mit der Anlaufdauer bestimmen Sie die Zeit des linearen Anstiegs, also die Zeit die der
Ausgang benötigt um auf das maximale Ausgangssignal zu kommen. Dies kann beispielsweise
zur Steuerung von Licht verwendet werden.
Die Polarität gibt vor, ob im aktivierten Zustand Spannung anliegen soll (Active high) wie es
z.B. bei einem stromlos geschlossenen Magnetventil zur Wassernachspeisung üblich ist, oder
ob immer Spannung anliegen soll und im aktiven Zustand die Spannung unterbrochen werden
©
anfragen.
