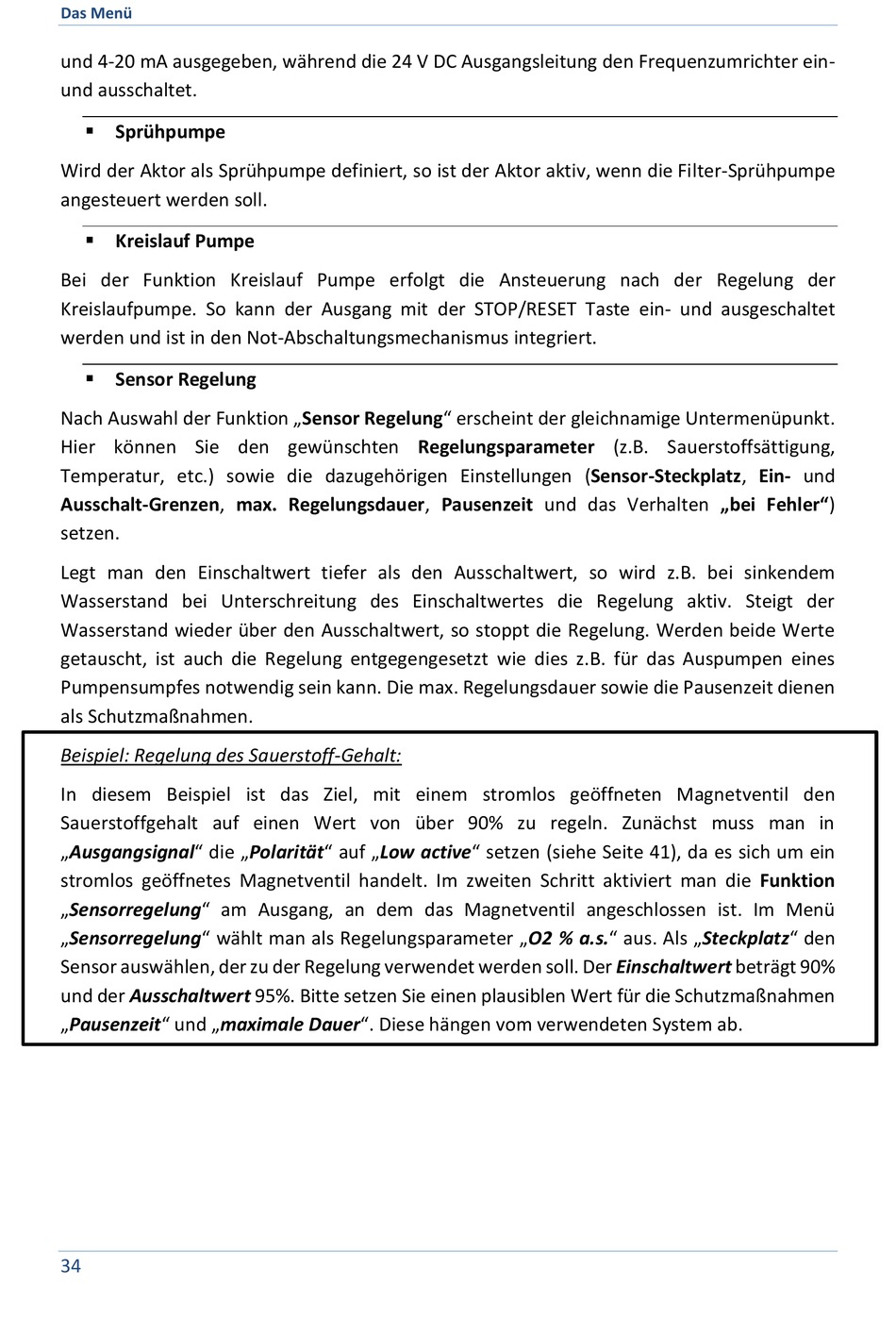

Das Menü
und 4-20 mA ausgegeben, während die 24 V DC Ausgangsleitung den Frequenzumrichter ein-
und ausschaltet.
 Sprühpumpe
Wird der Aktor als Sprühpumpe definiert, so ist der Aktor aktiv, wenn die Filter-Sprühpumpe
angesteuert werden soll.
 Kreislauf Pumpe
Bei der Funktion Kreislauf Pumpe erfolgt die Ansteuerung nach der Regelung der
Kreislaufpumpe. So kann der Ausgang mit der STOP/RESET Taste ein- und ausgeschaltet
werden und ist in den Not-Abschaltungsmechanismus integriert.
 Sensor Regelung
Nach Auswahl der Funktion „Sensor Regelung" erscheint der gleichnamige Untermenüpunkt.
Hier können Sie den gewünschten Regelungsparameter (z.B. Sauerstoffsättigung,
Temperatur, etc.) sowie die dazugehörigen Einstellungen (Sensor-Steckplatz, Ein- und
Ausschalt-Grenzen, max. Regelungsdauer, Pausenzeit und das Verhalten „bei Fehler")
setzen.
Legt man den Einschaltwert tiefer als den Ausschaltwert, so wird z.B. bei sinkendem
Wasserstand bei Unterschreitung des Einschaltwertes die Regelung aktiv. Steigt der
Wasserstand wieder über den Ausschaltwert, so stoppt die Regelung. Werden beide Werte
getauscht, ist auch die Regelung entgegengesetzt wie dies z.B. für das Auspumpen eines
Pumpensumpfes notwendig sein kann. Die max. Regelungsdauer sowie die Pausenzeit dienen
als Schutzmaßnahmen.
Beispiel: Regelung des Sauerstoff-Gehalt:
In diesem Beispiel ist das Ziel, mit einem stromlos geöffneten Magnetventil den
Sauerstoffgehalt auf einen Wert von über 90% zu regeln. Zunächst muss man in
„Ausgangsignal" die „Polarität" auf „Low active" setzen (siehe Seite 41), da es sich um ein
stromlos geöffnetes Magnetventil handelt. Im zweiten Schritt aktiviert man die Funktion
„Sensorregelung" am Ausgang, an dem das Magnetventil angeschlossen ist. Im Menü
„Sensorregelung" wählt man als Regelungsparameter „O2 % a.s." aus. Als „Steckplatz" den
Sensor auswählen, der zu der Regelung verwendet werden soll. Der Einschaltwert beträgt 90%
und der Ausschaltwert 95%. Bitte setzen Sie einen plausiblen Wert für die Schutzmaßnahmen
„Pausenzeit" und „maximale Dauer". Diese hängen vom verwendeten System ab.
