Tastenbeschreibung

Die Bedienung der Smartpond
Gerätevorderseite vorgenommen. Durch Drücken der Taste MENU können Sie nun die
notwendigen Einstellungen vornehmen. Wählen Sie hierzu mit den Pfeiltasten  und  den
entsprechenden Menüpunkt aus und bestätigen Sie Ihre Auswahl mit OK. Mit der Taste BACK
kommen Sie immer eine Menüebene zurück, während HOME Sie zum Startbildschirm zurück
bringt.
In der HOME Ansicht werden Informationen über die Betriebszustand des Filter, Sensor-
Messwerte oder Zustände der Ausgänge angezeigt. Mit den Pfeil-Tasten  und  wechseln
Sie die Anzeige von Filterzustand zu den jeweiligen Sensoren der Steckplätze. Mit den Tasten
 und  wechseln Sie zwischen der Anzeige der Sensoren und der Ausgänge.

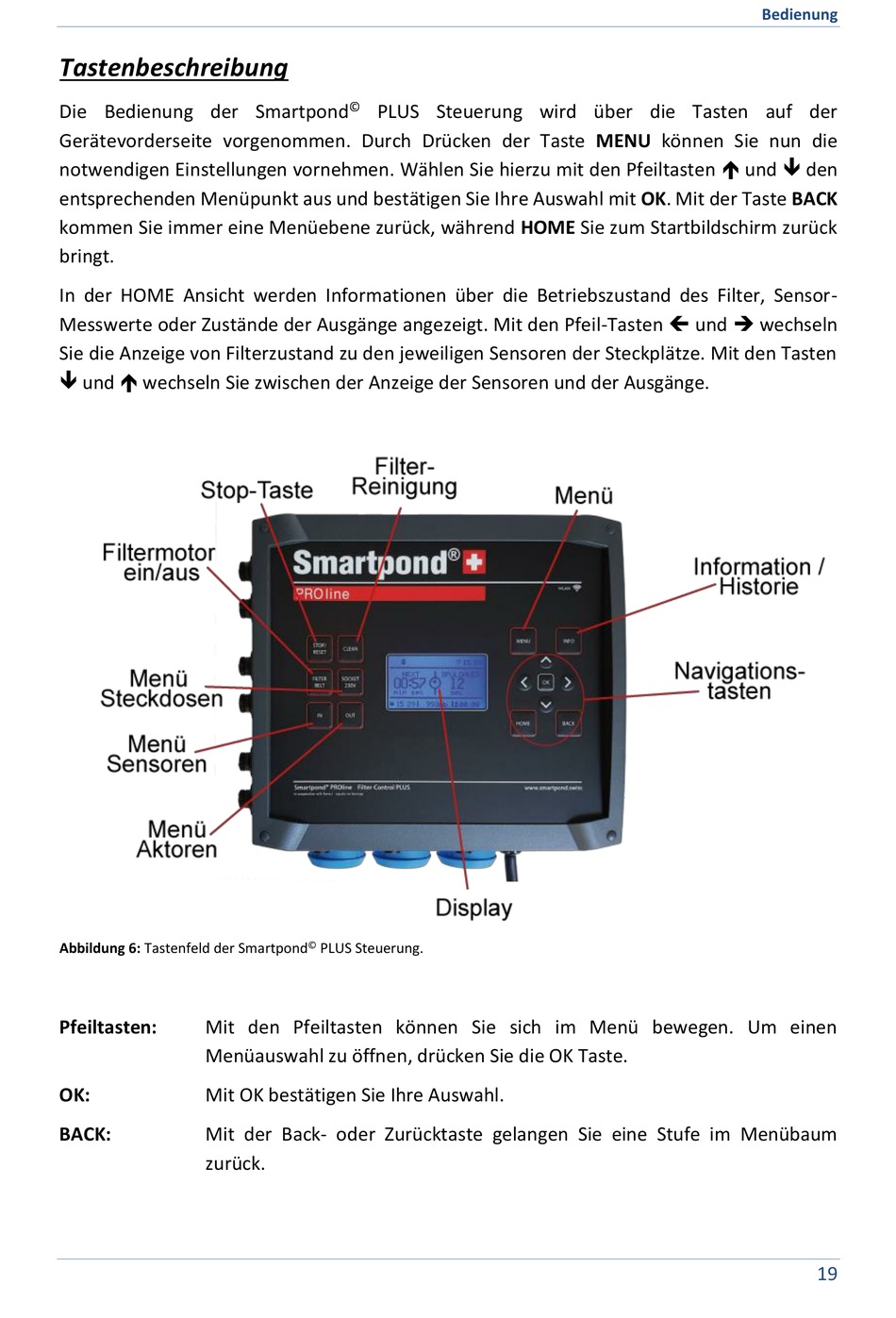

Abbildung 6: Tastenfeld der Smartpond
Pfeiltasten: Mit den Pfeiltasten können Sie sich im Menü bewegen. Um einen
Menüauswahl zu öffnen, drücken Sie die OK Taste.
OK: Mit OK bestätigen Sie Ihre Auswahl.
BACK: Mit der Back- oder Zurücktaste gelangen Sie eine Stufe im Menübaum
zurück.
©
PLUS Steuerung wird über die Tasten auf der
©
PLUS Steuerung.
Bedienung
19
