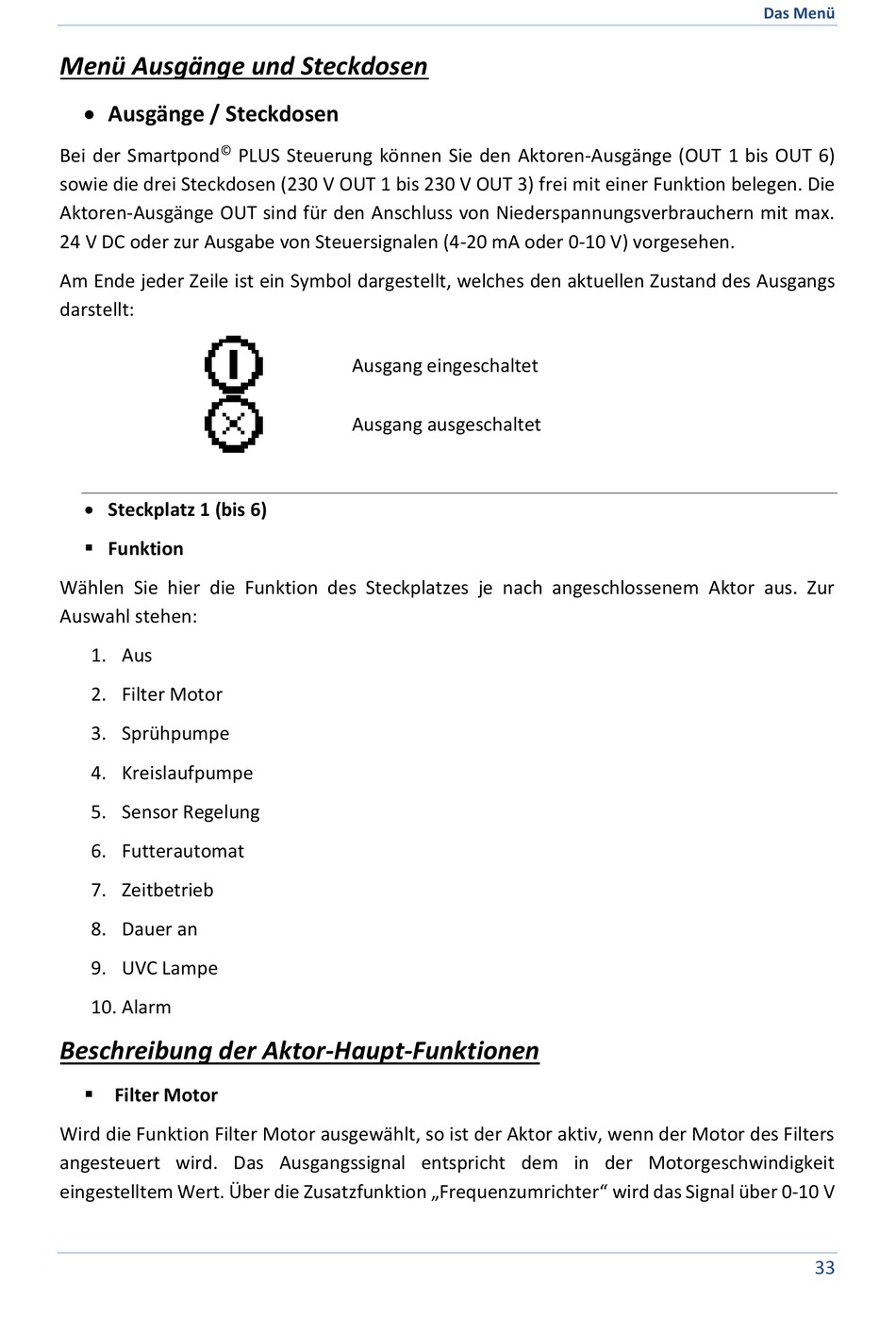

Menü Ausgänge und Steckdosen
 Ausgänge / Steckdosen
©
Bei der Smartpond
sowie die drei Steckdosen (230 V OUT 1 bis 230 V OUT 3) frei mit einer Funktion belegen. Die
Aktoren-Ausgänge OUT sind für den Anschluss von Niederspannungsverbrauchern mit max.
24 V DC oder zur Ausgabe von Steuersignalen (4-20 mA oder 0-10 V) vorgesehen.
Am Ende jeder Zeile ist ein Symbol dargestellt, welches den aktuellen Zustand des Ausgangs
darstellt:
 Steckplatz 1 (bis 6)
 Funktion
Wählen Sie hier die Funktion des Steckplatzes je nach angeschlossenem Aktor aus. Zur
Auswahl stehen:
1. Aus
2. Filter Motor
3. Sprühpumpe
4. Kreislaufpumpe
5. Sensor Regelung
6. Futterautomat
7. Zeitbetrieb
8. Dauer an
9. UVC Lampe
10. Alarm

Beschreibung der Aktor-Haupt-Funktionen

 Filter Motor
Wird die Funktion Filter Motor ausgewählt, so ist der Aktor aktiv, wenn der Motor des Filters
angesteuert wird. Das Ausgangssignal entspricht dem in der Motorgeschwindigkeit
eingestelltem Wert. Über die Zusatzfunktion „Frequenzumrichter" wird das Signal über 0-10 V
PLUS Steuerung können Sie den Aktoren-Ausgänge (OUT 1 bis OUT 6)
Ausgang eingeschaltet
Ausgang ausgeschaltet
Das Menü
