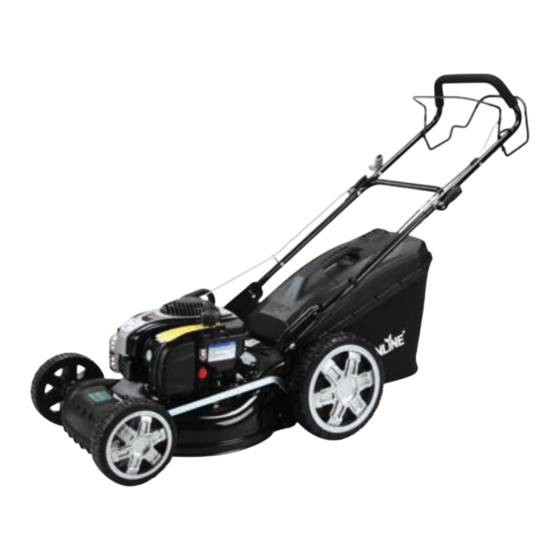

Gardenline GGM46B Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Gardenline GGM46B
Inhaltszusammenfassung für Gardenline GGM46B
- Seite 1 Bedienungs- anleitung BENZIN-RASENMÄHER Original-Betriebsanleitung ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ..................3 Verwendung ..................4 Lieferumfang/Geräteteile ............6 Allgemeines ..................7 Bedienungsanleitung lesen und aufbewahren ......7 Zeichenerklärung ................7 Symbole am Rasenmäher ..............8 Sicherheit ..................10 Bestimmungsgemäßer Gebrauch ..........10 Sicherheitshinweise ................11 Rasenmäher und Lieferumfang prüfen ........17 Montage ..................18 Führungsholm-Unterteil montieren .......... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Zugstarter Spannhebel Schutzklappe Unterlegscheibe Spannhebel, 2× Tankdeckel Kraftstofftank Schlossschrauben, 2× Führungsholm Zündkabel Bowdenzüge Abgasschalldämpfer Zugstarterhalter oben Abdeckung Luftfilter Kraftstoffpumpe Hebel für Schnitthöheneinstellung Zugstarterhalter unten Öleinfüllschraube mit Ölmessstab Führungsholm-Unterteil Kupplungshebel Fahrantrieb Arretierbolzen, 2× Gashebel Auffangbox Stufen für Schnitthöheneinstellung Griff Auffangbox MIN-MAX-Anzeige für Ölstand Füllstandanzeige Aufnahme Schneidmesser... -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Benzin-Rasenmäher. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Um die Verständlichkeit zu erhöhen, wird der Benzin-Rasenmäher im Folgenden nur „Rasenmäher“ genannt. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie den Rasenmäher einsetzen. -
Seite 8: Symbole Am Rasenmäher
Allgemeines Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwenden- den Gemeinschaftsvorschriften des europäischen Wirtschaftsraums. Das Siegel „Geprüfte Sicherheit“ (GS-Zeichen) bestätigt: Der Rasenmäher ist mit dem deutschen Produktsicherheitsgesetz (ProdSG) konform und bei bestimmungsgemäßem und vorhersehba- rem Gebrauch sicher. Der garantierte Schallleistungspegel L liegt bei 96 dB. -
Seite 9: Symbol Bedeutung
Allgemeines Symbol Bedeutung Anbringungsort ACHTUNG! Schutzklappe / Gehäuse (Typenschild) Ziehen Sie vor Wartungsarbeiten o.ä. den Zündkerzenstecker! ACHTUNG! Schutzklappe / Gehäuse (Typenschild) Gefahr durch fortschleudernde Teile bei laufendem Motor! Halten Sie ausreichend Sicherheitsabstand / Halten Sie Dritte fern! Benzin ist leicht entflammbar - Funken Motor und Flammen fernhalten, nicht rauchen. -
Seite 10: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Der Rasenmäher ist ausschließlich zum Mähen von Rasenflächen im privaten Haus- und Hobbygarten konzipiert. Er ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Der Rasenmäher darf ausschließlich gemäß seiner Bestimmung verwendet werden. Jede weitere, darüber hinausgehende Verwendung ist verboten! Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie der Betriebshinweise und der Hinweise zur Wartung in... -
Seite 11: Sicherheitshinweise
Sicherheit Sicherheitshinweise GEFAHR! Gefahr von Explosion, Brand und gesundheitlichen Schäden! Unsachgemäßer Umgang mit Benzin oder Öl kann zur Explosion oder Entstehung eines Brandes führen und Ihre Gesundheit kann bei un- sachgemäßem Umgang Schaden nehmen. − Benzin ist hoch entzündlich. Halten Sie beim Betanken ausrei- chend Abstand von offenem Feuer und rauchen Sie nicht. - Seite 12 Sicherheit WARNUNG! Gefahren für Kinder und Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten (beispielswei- se teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder). − Dieser Rasenmäher ist nicht dafür bestimmt, von Kindern sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt zu werden.
- Seite 13 Sicherheit − Seien Sie aufmerksam und gehen Sie mit Vernunft an die Arbeit mit dem Rasenmäher. Benutzen Sie den Rasenmäher nicht, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Rasenmähers kann zu schweren Verletzungen führen.
- Seite 14 Sicherheit − Verändern Sie keinesfalls den Drehzahl-Regler und erhöhen Sie keinesfalls die Drehzahl des Motors. − Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und der Rasenmäher in einem sicheren Ar- beitszustand ist. − Prüfen Sie regelmäßig die Auffangbox auf Verschleiß oder Ver- lust der Funktionsfähigkeit.
- Seite 15 Sicherheit − Führen Sie niemals Hände oder Füße an oder unter sich dre- hende Teile. − Tragen Sie festes Schuhwerk mit rutschfestem Profil und eng- anliegende, lange Hosen. Betreiben Sie den Rasenmäher nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
- Seite 16 Sicherheit − Halten Sie das Schneidmesser an, wenn Sie den Rasenmäher ankippen müssen, um ihn über andere Flächen als Gras zu schieben und wenn Sie den Rasenmäher von und zu der zu mähenden Fläche schieben. − Wenn das Schneidmesser mit Steinen oder sonstigen harten Gegenständen in Berührung gekommen ist, stoppen Sie sofort den Motor, warten Sie bis das Schneidmesser nicht mehr in Bewegung ist und überprüfen Sie das Schneidmesser auf Be-...
-
Seite 17: Rasenmäher Und Lieferumfang Prüfen
Rasenmäher und Lieferumfang prüfen − Ersetzen Sie Sicherheitszeichen wenn sie unleserlich sind oder fehlen. − Falls Sie Ersatzteile verwenden, bringen Sie auch dort die ent- sprechenden Sicherheitszeichen an. − Wenden Sie sich an den Hersteller, um Ersatz-Sicherheitszei- chen zu erhalten, falls erforderlich. Rasenmäher und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! -
Seite 18: Montage
Montage Montage Führungsholm-Unterteil montieren 1. Ziehen Sie den Hebel für die Schnitthöheneinstellung nach außen (in Rich- tung des Reifens), führen Sie ihn zu einer der oberen Stufen und lassen Sie ihn einrasten. Beachten Sie, dass sich der hintere Teil des Rasenmähers bei dem Vorgang anhebt (siehe Abb. -
Seite 19: Auffangbox Anbringen
Montage 7. Führen Sie das Seil des Zugstarters durch den unteren Zugstarterhalter den oberen Zugstarterhalter 8. Befestigen Sie die Bowdenzüge mithilfe der Klammer am Führungsholm-Unterteil. 9. Stellen Sie sicher, dass Führungsholm und Führungsholm-Unterteil fest miteinan- der verbunden sind. Auffangbox anbringen 1. -
Seite 20: Vorbereitungen
Vorbereitungen Vorbereitungen WARNUNG! Verletzungsgefahr! Wenn Sie Vorbereitungen unsachgemäß durchführen, kann dies zu gefährlichen Situationen und Verletzungen führen. − Stellen Sie den Motor ab, ziehen Sie das Zündkabel und verge- wissern Sie sich, dass alle sich bewegenden Teile zum vollstän- digen Stillstand gekommen sind, bevor Sie mit den Vorberei- tungen für den Gebrauch des Rasenmähers beginnen. -
Seite 21: Kraftstoff Einfüllen
Vorbereitungen − Verschließen Sie nach dem Betanken die Tankverschlüsse des Rasenmähers und des Vorratsbehälters fest, um das Auslau- fen von Kraftstoff zu vermeiden. Wischen Sie übergelaufenen Kraftstoff ab und nehmen Sie den Rasenmäher erst mindes- tens 9 m vom Tankort entfernt in Betrieb. Damit wird verhin- dert,dass sich übergelaufenes Benzin durch die Motorabgase entzündet. -
Seite 22: Motoröl Einfüllen
Vorbereitungen Motoröl einfüllen HINWEIS! Beschädigungsgefahr! Wenn Sie kein bzw. zu wenig Motoröl einfüllen oder ungeeignete Betriebsstoffe verwenden, können Sie den Motor des Rasenmähers schädigen. − Der Rasenmäher wird ohne Motoröl ausgeliefert. Füllen Sie da- her vor der erstmaligen Nutzung unbedingt Motoröl ein und kontrollieren Sie den Ölstand regelmäßig vor dem Gebrauch des Rasenmähers. -
Seite 23: Schnitthöhe Einstellen
Vorbereitungen 3. Fixieren Sie den Führungsholm, indem Sie die beiden Arretierbolzen um 90° verdrehen, sodass die Bolzen in die vorgesehenen Bohrungen am Rasenmäher einrasten. Schnitthöhe einstellen WARNUNG! Verbrennungs- und Verletzungsgefahr! Wenn Sie beim Einstellen der Schnitthöhe unvorsichtig sind oder nicht warten, bis sich der Motor abgekühlt hat, können Sie sich am Rasenmäher verletzen oder sich daran verbrennen. -
Seite 24: Rasenmäher Verwenden
Rasenmäher verwenden Rasenmäher verwenden GEFAHR! Brand- und Explosionsgefahr! Benzin ist hochgradig entflammbar. Versehentlich verschütteter Kraftstoff kann sich entzünden, wenn Sie den Rasenmäher in Betrieb nehmen. Es besteht die Gefahr eines Brandes und Explosionsgefahr! − Wischen Sie versehentlich verschütteten Kraftstoff unbedingt sorgfältig ab. - Seite 25 Rasenmäher verwenden − Halten Sie locker sitzende Kleidung, Schmuck oder lange Haare von den beweglichen Teilen des Rasenmähers fern. − Tragen Sie festes Schuhwerk mit rutschfestem Profil und eng- anliegende, lange Hosen. Betreiben Sie den Rasenmäher nicht barfüßig oder in leichten Sandalen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
-
Seite 26: Motor Anlassen
Rasenmäher verwenden Motor anlassen WARNUNG! Verletzungsgefahr! Bei unsachgemäßer Verwendung besteht Verletzungsgefahr. − Stellen Sie vor dem Anlassen des Motors sicher, dass das Seil des Zugstarters durch den unteren Zugstarterhalter verläuft und im oberen Zugstarterhalter eingehakt ist, sodass das Seil während der Verwendung nicht zurückschnellen kann. −... -
Seite 27: Motor Abstellen
Rasenmäher verwenden (siehe Abb. A und F). 2. Entfernen Sie das Zündkabel von der Zündkerze 3. Entfernen Sie die Zündkerze, indem Sie sie mithilfe des Zündkerzen schlüssels entgegen dem Uhrzeigersinn aus dem Zylinderkopf drehen. 4. Trocknen Sie die Zündkerze mit einem weichen, fusselfreien Tuch. 5. -
Seite 28: Auffangbox Leeren
Rasenmäher verwenden − Lassen Sie die einzelnen Bahnen seitlich um einige Zentimeter überlappen. So erhalten Sie ein gleichmäßiges Schnittbild. − Sie erhalten die besten Ergebnisse, wenn das zu mähende Gras trocken ist. Feuchtes Gras kann das Schneidmesser und die Auffangbox verkleben oder verstopfen. -
Seite 29: Entfernen Sie Grasreste Aus Dem Gehäuse Des Rasenmähers
Rasenmäher verwenden − Gehen Sie beim Abnehmen und Anbringen der Auffangbox vor- sichtig vor. Achten Sie darauf, sich nicht die Finger zu klemmen. − Entfernen Sie Grasreste aus dem Gehäuse des Rasenmähers oder vom Schneidmesser niemals mit der Hand oder mit dem Fuß. -
Seite 30: Reinigung
Reinigung Reinigung WARNUNG! Verbrennungs- und Verletzungsgefahr! Wenn Sie beim Reinigen unvorsichtig sind oder nicht warten, bis sich der Motor abgekühlt hat, können Sie sich am Rasenmäher verletzen oder sich daran verbrennen. − Schalten Sie vor der Reinigung unbedingt den Motor aus, zie- hen Sie das Zündkabel und warten Sie, bis das Schneidmesser nicht mehr in Bewegung ist. -
Seite 31: Wartung
Wartung Um optimale Mähergebnisse zu erhalten, ist eine regelmäßige Reinigung des Rasen- mähers notwendig. Reinigen Sie Ihren Rasenmäher daher unverzüglich nach jedem Gebrauch. − Kippen Sie den Rasenmäher auf die rechte Seite, in Richtung des Öltanks (siehe Abb. A, B und G). −... -
Seite 32: Zündkerze
Wartung Zündkerze 1. Lassen Sie den Motor vollständig abkühlen. (siehe Abb. A und F). 2. Ziehen Sie das Zündkabel von der Zündkerze 3. Schrauben Sie die Zündkerze mithilfe des Zündkerzenschlüssels entgegen dem Uhrzeigersinn aus dem Zylinderkopf. 4. Säubern Sie die Zündkerze mit einer Drahtbürste. 5. -
Seite 33: Motoröl
Wartung Motoröl 1. Halten Sie einen Behälter bereit, um das Altöl aufzufangen. 2. Kippen Sie den Rasenmäher zur rechten Seite in Richtung des Öltanks (siehe Abb. A und B). 3. Entfernen Sie die Öleinfüllschraube mit Ölmessstab , um das alte Motoröl in den vorgesehenen Behälter abzulassen. -
Seite 34: Schneidmesser
Wartung Schneidmesser WARNUNG! Verletzungsgefahr! Das Schneidmesser des Rasenmähers ist sehr scharf. Sie können sich daran schwer verletzen. − Lassen Sie das Schneidmesser aus Sicherheitsgründen von einer ausgewiesenen Fachkraft schärfen, auswuchten und montieren. − Stellen Sie bei Arbeiten am Schneidmesser immer den Motor aus und ziehen Sie das Zündkabel ab, um versehentliches Anlaufen des Schneidmessers zu vermeiden. - Seite 35 Wartung Ersetzen Sie das Schneidmesser wenn dieses abgenutzt oder beschädigt ist. Um die Befestigung des Schneidmessers zu lösen, benötigen Sie einen Maulschlüssel 17 mm. − Kippen Sie den Rasenmäher leicht zur rechten Seite in Richtung des Öltanks, um Arbeiten am Schneidmesser durchführen zu können (siehe Abb. A, B und G). −...
-
Seite 36: Aufbewahrung
Aufbewahrung Aufbewahrung WARNUNG! Verletzungsgefahr! Unsachgemäße Verwendung kann zu Verletzungen führen. − Verwahren Sie den Rasenmäher an einem Ort, wo er unzu- gänglich ist für Kinder und für Personen, die nicht vertraut mit der Handhabung des Rasenmähers sind. Kurzfristige Verwahrung Wenn Sie den Rasenmäher für eine kurze Zeitspanne (unter 15 Tage) nicht verwenden, sind keine umfangreichen Wartungsarbeiten (siehe Abschnitt „Längerfristige Verwahrung“) durchzuführen. -
Seite 37: Fehlersuche
Fehlersuche 6. Füllen Sie etwa 20 ml sauberes Motoröl in den Zylinder und ziehen Sie langsam am Zugstarter , um den Zylinder mit Öl zu tränken. 7. Schrauben Sie die Zündkerze von Hand im Uhrzeigersinn in den Zylinderkopf. Achten Sie dabei darauf, dass das Gewinde nicht verkantet. 8. -
Seite 38: Technische Daten
Ersetzen Sie das verschlissen. Schneidmesser. Die Auffangbox ist voll. Leeren Sie die Auffangbox (siehe Abschnitt „Auffangbox leeren“). Technische Daten Modell: GGM46B Artikelnummer: 44300 Motor: Einzylinder Viertaktmotor (Briggs & Stratton Motor) Leistung: 2,9 PS/2,1 kW bei 2900 min Max. Drehzahl: 2900 min... -
Seite 39: Geräusch-/Vibrationsinformation
Geräusch-/Vibrationsinformation Geräusch-/Vibrationsinformation WARNUNG! Gesundheitsgefahr! − Tragen Sie bei der Arbeit einen Gehörschutz und angemessene Schutzkleidung. Geräuschemissionswerte Gemessen gemäß EN ISO 5395-1:2013 & EN ISO 5395-2:2013. Das Geräusch am Arbeitsplatz kann 85 dB (A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen). -
Seite 40: Entsorgung
Entsorgung − Wie und für welches Material die Maschine verwendet wird − Verwendung des richtigen Zubehörs und dessen einwandfreier Zustand − Fester Halt des Gerätes durch den Anwender − Wird die Maschine, wie in dieser Anleitung beschrieben, bestimmungsgemäß verwendet? − Bei nicht angemessener Anwendung kann die Maschine vibrationsbedingte Erkrankungen verursachen. -
Seite 41: Konformitätserklärung
Konformitätserklärung Konformitätserklärung KUNDENDIENST +49 2154 8253 0000 www.service-ses.de... - Seite 42 KUNDENDIENST www.service-ses.de +49 2154 8253 0000...
-
Seite 43: Garantiekarte
Beschreibung der Störung: Schicken Sie die ausgefüllte KUNDENDIENST Garantiekarte zusammen mit dem defekten Produkt an: +49 2154 8253 0000 www.service-ses.de Merotec Service Center MODELL: GGM46B ARTIKELNUMMER: 44300 IV/09/2016 c/o valas GmbH An der Unitrans 1 (Zum regulären Festnetztarif Ihres 01665 Klipphausen... -
Seite 44: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die ALDI Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetzlichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich... - Seite 48 Importiert durch: MEROTEC GMBH HANNS-MARTIN-SCHLEYER-STR. 18A 47877 WILLICH GERMANY merotec-de@service-ses.de KUNDENDIENST + 49 2154 8253 0000 www.service-ses.de JAHRE IV/09/2016 MODELL: GGM46B ARTIKELNUMMER: 44300 GARANTIE...
