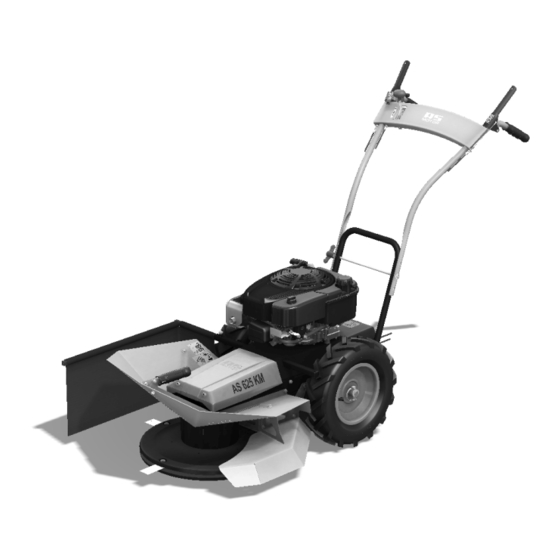

AS MOTOR AS 625 KM Betriebsanleitung
Verwandte Anleitungen für AS MOTOR AS 625 KM
Inhaltszusammenfassung für AS MOTOR AS 625 KM

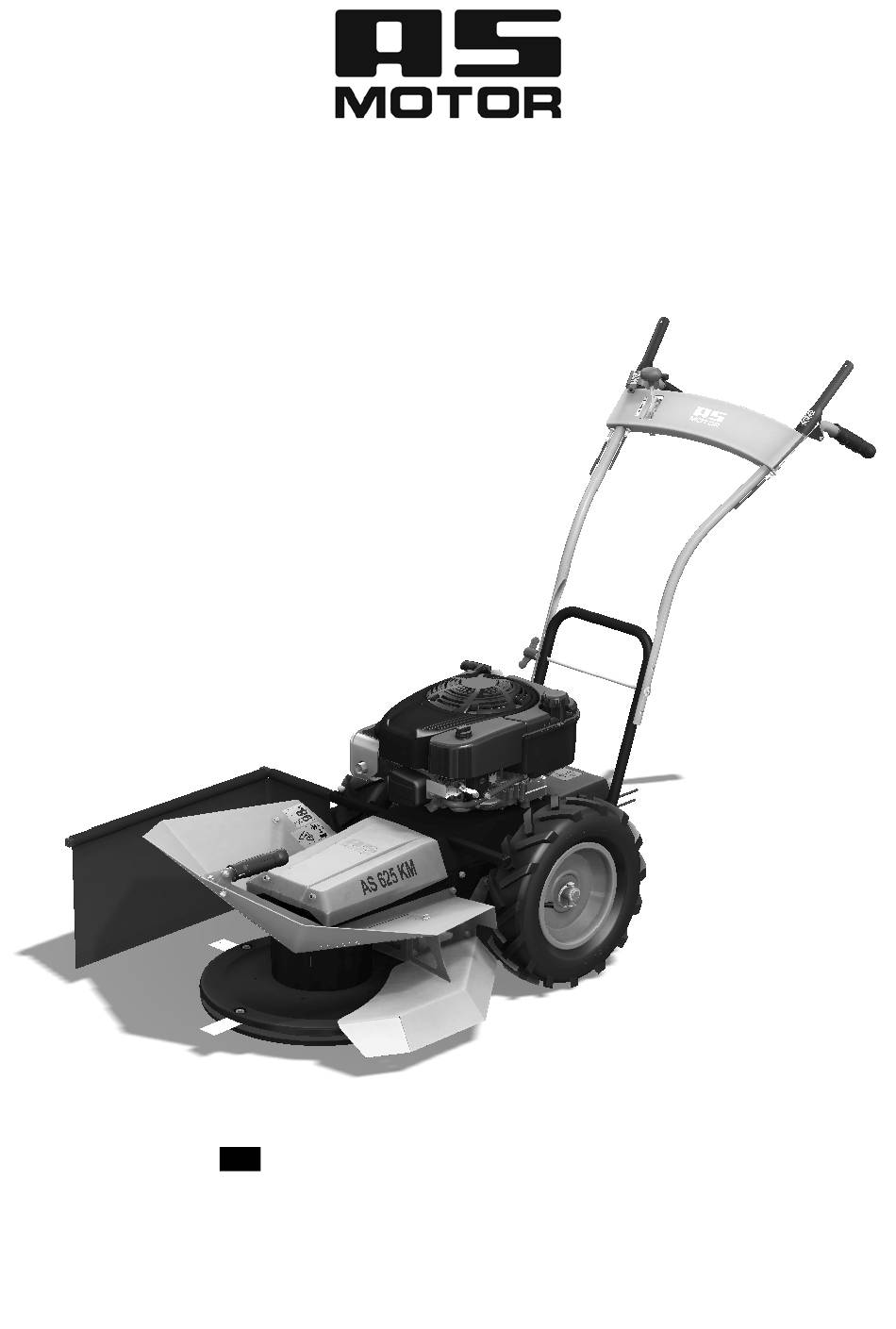

- Seite 1 Betriebsanleitung Gestrüpp-Mäher AS 625 KM Ab Serien Nr.: 029117010001 – Übersetzung der Originalbetriebsanleitung D-74424 Bühlertann Telefon (07973) 9123-0 www.as-motor.de...
- Seite 3 AS 625 KM Inhalt 1 Bedienungsanleitung 2 Bilderbeilage 3 EG-Konformitätserklärung Basisinformation Verlangen Sie Auspacken und Einweisung bei Ihrem Verkäufer im Rahmen des Vorverkauf-Services! AS 625 KM Typenbezeichnung BRIGGS & STRATTON 850E Series Motortyp Produktionsnummer Verkaufs- Lieferdatum Lieferant ( Stempel ) Wir empfehlen Ihnen von dieser Seite eine Kopie zu machen für den Fall, dass das Original der Bedienungsanleitung...
-
Seite 4: Inhaltsverzeichnis
Deutsch Bedienungsanleitung Inhalt 1 Bedienungsanleitung 1.4.3.1 Arbeitsbreite der Maschine......10 1.1 Einleitung...............5 1.4.3.2 Das Mähen des Grasbestandes......11 1.1.1 Grundlegende Hinweise...........5 1.4.3.2.1 Probleme beim Mähen......11 1.2 Betriebssicherheit............5 1.5 Wartung, Pflege, Lagerung..........11 1.2.1 Sicherheitshinweise..........5 1.5.1 Räder..............11 1.2.2 Lärm- und Vibrationswerte........6 1.5.1.1 Reifendruck..........12 1.2.3 Sicherheitspiktogramme..........6 1.5.2 Maschinenschmierung...........12 1.3 Basisinformationen............7 1.5.2.1 Motorölwechsel..........12... -
Seite 5: Einleitung
AS 625 KM Einleitung Verehrte Kundin, lieber Kunde! Wir gratulieren Ihnen zu Ihrer Kaufentscheidung. Mit dem AS-Gestrüpp-Mäher haben Sie ein zuverlässiges Qualitätsgerät erworben, das praxisgerecht erprobt und seit Jahren bewährt ist. Wir sind stets darum bemüht unsere Produkte weiter zu verbessern. Wo Sie auch immer hohes Gras, Unkraut und Gestrüpp mähen wollen, ob auf Wiesen, in Obstanlagen, auf Pferdekoppeln oder in kommunalen Bereichen... -
Seite 6: Lärm- Und Vibrationswerte
Deutsch Kontrollieren Sie vor jeder Inbetriebnahme, ob irgendein Teil beschädigt oder gelockert ist (hauptsächlich das Mähwerk oder seine Verkleidungen). Festgestellte Mängel müssen sofort beseitigt werden! Benutzen Sie bei den Reparaturarbeiten nur Originalersatzteile. Schalten Sie den Motor niemals in geschlossenen Räumen ein. Achten Sie auf eine erhöhte Sicherheit bei Arbeiten an der Maschine. -
Seite 7: Basisinformationen
1.3.1 Bestimmungsgemäße Verwendung Der Gestrüpp-Mäher AS 625 KM wurde nach den neuesten Erkenntnissen aus dem Bereich der Garten- und Landwirtschaftstechnik entworfen und hergestellt. Er zeichnet sich durch leichte Wendigkeit, leisen, leistungsstarken und sparsamen Motor Briggs&Stratton und durch einwandfreie Wartung aus. -
Seite 8: Motorspezifikation
1.3.2 Beschreibung der Maschine und ihrer Bauteile Der AS 625 KM ( Abb.2 ) wurde auf einen Stahlrahmen gebaut, an den alle wichtigen Teile des Mähers angeschlossen sind. Alle Bedienelemente ( ) befinden sich auf den Lenkholmen. Die Lenkholme sind an den Rahmen mit Hilfe eines Bolzens befestigt und sie sind in 6 Höhen verstellbar. -
Seite 9: Bedienungsanleitung
AS 625 KM Bedienungsanleitung 1.4.1 Montage der Maschine Verlangen Sie Auspacken und bei Ihrem Verkäufer im Rahmen des Vorverkauf-Services! Einweisung Die Maschine laut der Abb.1 beim Herausnehmen aus dem Karton anfassen: vorne an der Mähtrommel oder in der Öffnung unter der... -
Seite 10: Radantrieb Der Maschine
Deutsch Dann drücken Sie den Betätigungshebel auf dem rechten Handgriff mit stetiger langsamer Bewegung der rechten Hand ein. Drücken Sie den Hebel langsam und stetig, so dass die Mähscheibe genug Zeit für Anlaufen hat und der Motor nicht ausgeht. Sobald sich die Mähscheibe dreht, drücken Sie den Hebel Handgriff auf und halten Sie ihn fest. -
Seite 11: Das Mähen Des Grasbestandes
AS 625 KM Wir empfehlen nicht, die durch Konstruktion gegebene maximale Arbeitsbreite ( Tabelle 3 ) auszunutzen. Die bedienende Person ist nicht fähig, die Maschine im Terrain so gerade und exakt zu führen, dass es zum Mähen des Grasbestandes in voller Arbeitsbreite kommt. Wir empfehlen, die Maschine teilweise im gemähten Bestand nach dem Pfeil in der Abb. -
Seite 12: Reifendruck
Deutsch 1.5.1.1 Reifendruck Um eine richtige Funktion und lange Lebensdauer der Räder zu sichern, vor allem der Reifen, ist es notwendig, den Reifendruck zu kontrollieren. Die Kontrolle führen Sie vor der Inbetriebnahme durch. Vor einem längeren Stillstand der Maschine Sie den Druck auf erhöhen Maximum. -
Seite 13: Riemenübertragungen - Automatische Bremse
AS 625 KM Die Maschine muss auf fester Unterlage stehen und muss so gesichert sein, dass ein guter Zugang zum Messer möglich ist und dass es nicht zur spontanen Bewegung der Maschine kommt. Lassen Sie erhöhte Vorsicht bei der Messerdemontage walten. Die Messerschneiden sind scharf. Schützen Sie Ihre Hände mit Sicherheitshandschuhen. -
Seite 14: Wechsel Des Keilriemens
Deutsch 1.5.4.1.1 Wechsel des Keilriemens Den Wechsel des Keilriemens gegen einen neuen führen Sie immer dann durch, wenn Risse oder Brüche auf der Oberfläche des Riemens erscheinen, und auch im Falle, dass der Riemen durch den Betrieb derart abgenutzt ist, dass man ihn nicht mehr mit Hilfe der Spannrollen spannen kann. -
Seite 15: Probleme Und Ihre Lösung
AS 625 KM 1.5.6 Probleme und ihre Lösung Problem Ursache Lösung Mähtrommel dreht sich der Motor ist nicht angeschaltet schalten Sie den Motor an nicht der Kupplungshebel des Trommelantriebs ist nicht gedrückt drücken Sie den Hebel ungenügend gespannter Riemen stellen Sie die Spannrolle ein... -
Seite 16: Waschen Und Reinigung Der Maschine
Deutsch 1.5.7.1 Waschen und Reinigung der Maschine Bei der Reinigung und beim Waschen der Maschine beachten Sie alle geltenden Bestimmungen und Gesetze über den Schutz der Wasserläufe und anderer Wasserquellen vor deren Verunreinigung oder Verseuchung durch chemische Stoffe. Waschen Sie den Motor nie mit einem Wasserstrahl! Bei dem Starten könnte es zur Panne an der elektrischen Motorausstattung kommen. - Seite 17 AS 625 KM Bilderbeilage Abb. 1: Auspacken der Maschine Abb. 2: Hauptbestandteile der Maschine Position auf der Maschine Abb. 3: Sicherheitspiktogramm – vereinigter Aufkleber...
- Seite 18 Deutsch Abb. 4: Abb. 5: Position auf der Maschine Position auf der Maschine Sicherheitspiktogramm Sicherheitspiktogramm - – Inbetriebnahme der Radantrieb Mähtrommel Abb. 6: Sicherheitspiktogramm - Drehrichtungspfeil Abb. 7: Sicherheitspiktogramm - Gefahrenbereich Position der Piktogramme auf der Maschine Abb. 8: Sicherheitspiktogramm – Garantierte Höhe Position STOP Position MAX 4 ...
- Seite 19 AS 625 KM Schritt > >1 >2 >3 1 3 2 >4 >5 >6 4 >7 >8 >9 5 6 7 8 Legende: Abb. 10: Das Verfahren der Maschinenzusammenstellung...
- Seite 20 Deutsch Abb. 12: Abbau der Getriebeabdeckungen Abb. 13: Arbeitsbreite der Maschine Abb. 11: Inbetriebnahme der Mähtrommel 2. Gang 1. Gang HASE SCHILDKRÖTE Abb. 14: Gänge Abb. 16: Anschließen der Bowdenzüge Abb. 17: Schmierstelle Abb. 15: Schmierstelle Abb. 19: Austausch der Messerklingen Abb.
- Seite 21 AS 625 KM Abb. 22: Waschen mit Druckwasser Abb. 21: Keilriemenweg verboten...
-
Seite 22: Eg-Konformitätserklärung
Deutsch EG-Konformitätserklärung EG-Konformitätserklärung AS-MOTOR GERMANY GmbH & Co. KG Hersteller: Adresse: Ellwanger Straße 15; D-74424 Bühlertann AS 625 KM Erzeugnis (Maschine) - Typ: ab 029117010001 Serien Nr.: Beschreibung der Maschine: Maschinentyp Motor Leistung Arbeitsbreite Gestrüpp-Mäher BRIGGS & STRATTON 850E Series... -
Seite 24: Professionelle Technik In Garten Und Landschaft
AS-MOTOR GERMANY GmbH & Co. KG Ellwanger Straße 15 D-74424 Bühlertann www.as-motor.de Professionelle Technik in Garten und Landschaft Allmäher ® Wendige Wiesenmäher für die extensive Grünflächenpflege. Allmäher zerkleinern meterhohes Gras, Gestrüpp und Unkraut zuverlässig, auch an steilen Hängen und in unwegsamem Gelände. Das Mähgut verbleibt zur Düngung auf der Fläche, das lästige Abrechen entfällt.
