Installationsanleitungen

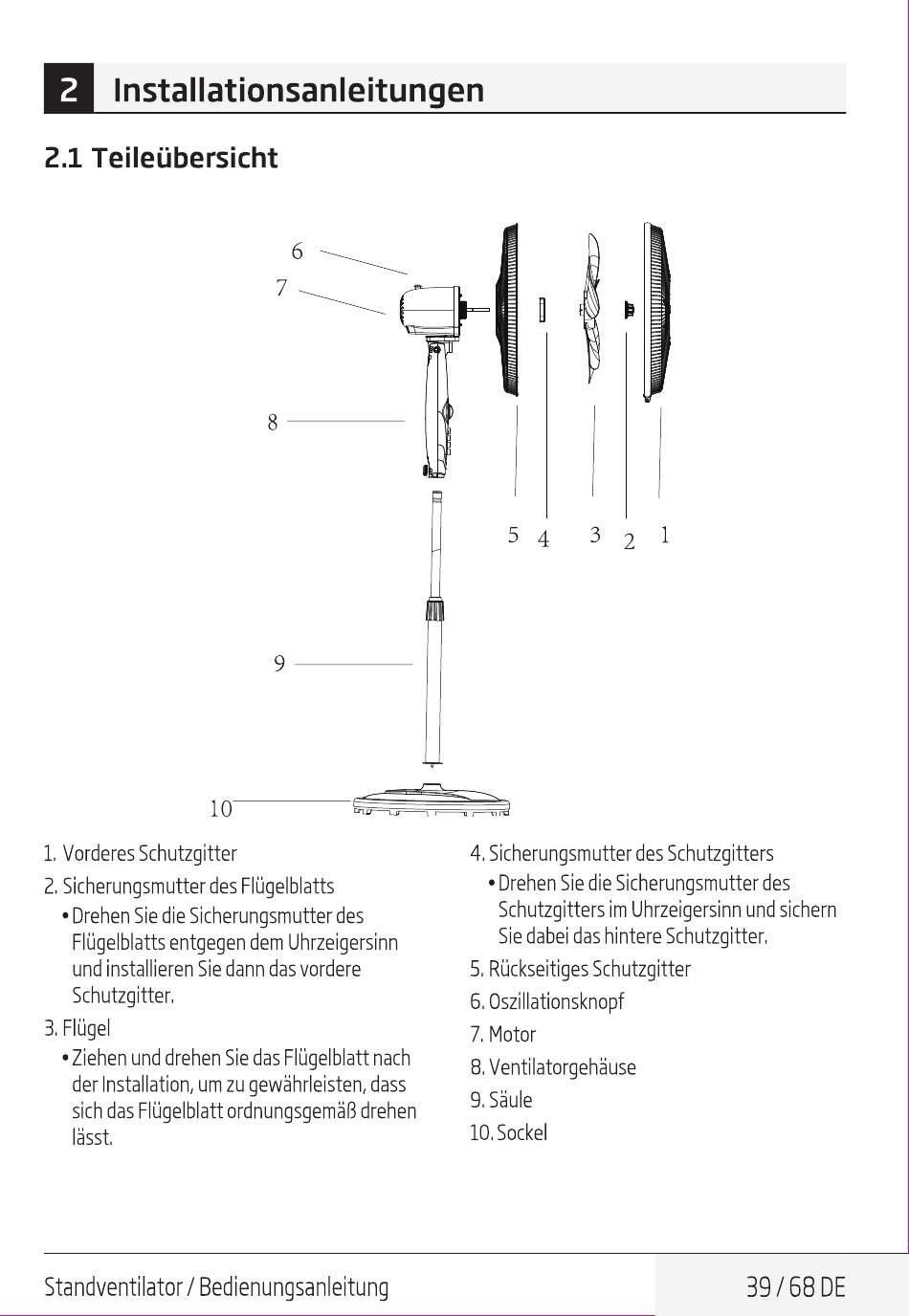

2.1 Teileübersicht
10
1 . Vordere s Schutzgitter
2 Sicherungsmutte r desFlügelblatts
• Drehen SiedieSicherungsmutter des
Flügelblatts e ntgegen demUhrzeigersinn
und installieren Sie dann das vordere
Schutzgitter.
B Flügel
• Ziehenunddrehen SiedasFlügelblatt n ach
derInstallation, umzugewährleisten, dass
sichdasFlügelblatt ordnungsgemäß drehen
ässt.
Standventilator / Bedienungsanleitung
6
7
8
9
3
2
4 Sicherungsmutter desSchutzgitters
• Drehen SiedieSicherungsmutter des
Schutzgitters i mUhrzeigersinn undsichern
Siedabei d ashintereSchutzgitter,
5 Rückseitiges Schutzgitter
6 Oszillationsknopf
7. Motor
8.Ventilatorgehäuse
9 Säule
10. Sockel
1
