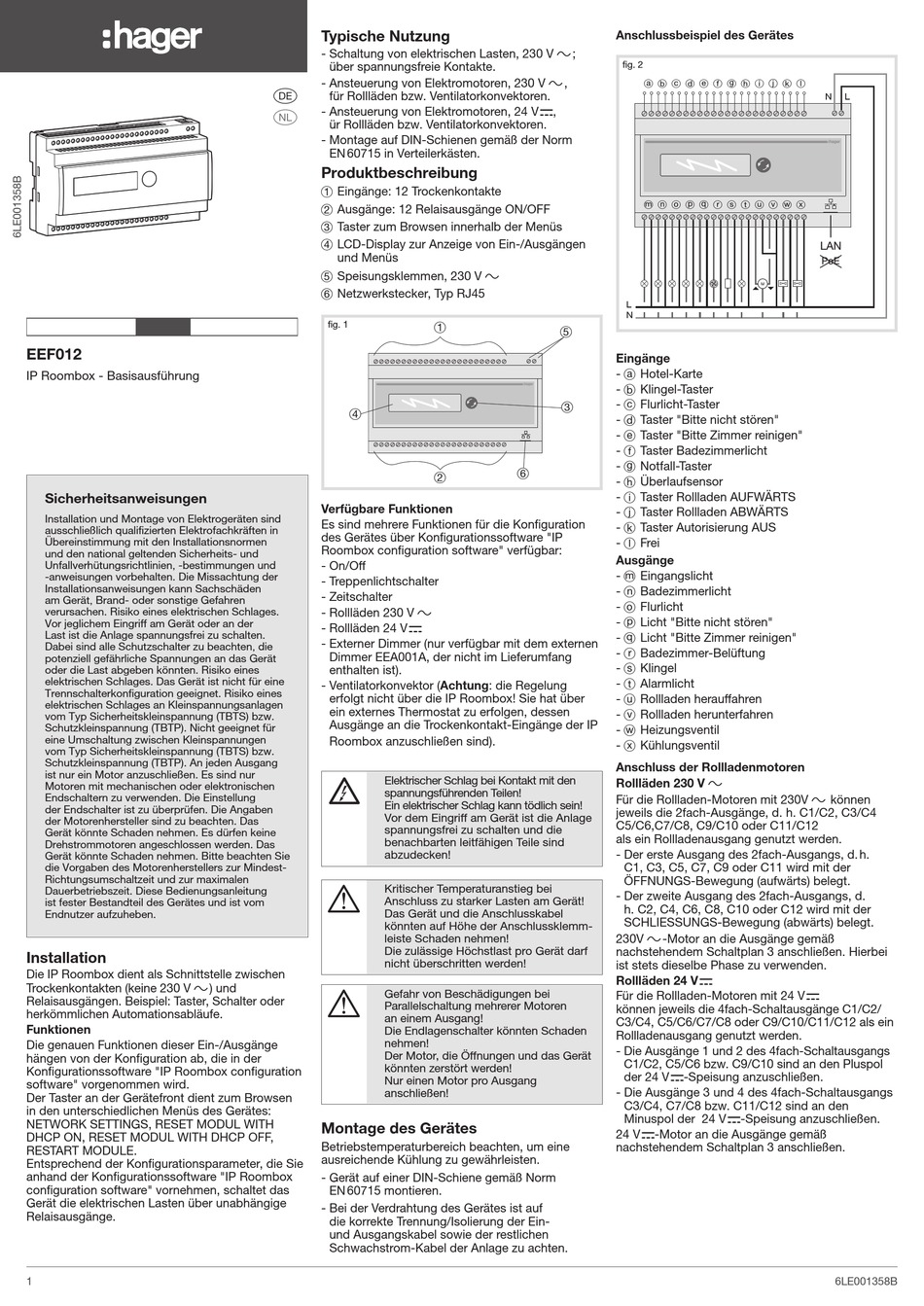

hager EEF012 Kurzanleitung

EEF012
IP Roombox - Basisausführung
Sicherheitsanweisungen
Installation und Montage von Elektrogeräten sind
ausschließlich qualifizierten Elektrofachkräften in
Übereinstimmung mit den Installationsnormen
und den national geltenden Sicherheits- und
Unfallverhütungsrichtlinien, -bestimmungen und
-anweisungen vorbehalten. Die Missachtung der
Installationsanweisungen kann Sachschäden
am Gerät, Brand- oder sonstige Gefahren
verursachen. Risiko eines elektrischen Schlages.
Vor jeglichem Eingriff am Gerät oder an der
Last ist die Anlage spannungsfrei zu schalten.
Dabei sind alle Schutzschalter zu beachten, die
potenziell gefährliche Spannungen an das Gerät
oder die Last abgeben könnten. Risiko eines
elektrischen Schlages. Das Gerät ist nicht für eine
Trennschalterkonfiguration geeignet. Risiko eines
elektrischen Schlages an Kleinspannungsanlagen
vom Typ Sicherheitskleinspannung (TBTS) bzw.
Schutzkleinspannung (TBTP). Nicht geeignet für
eine Umschaltung zwischen Kleinspannungen
vom Typ Sicherheitskleinspannung (TBTS) bzw.
Schutzkleinspannung (TBTP). An jeden Ausgang
ist nur ein Motor anzuschließen. Es sind nur
Motoren mit mechanischen oder elektronischen
Endschaltern zu verwenden. Die Einstellung
der Endschalter ist zu überprüfen. Die Angaben
der Motorenhersteller sind zu beachten. Das
Gerät könnte Schaden nehmen. Es dürfen keine
Drehstrommotoren angeschlossen werden. Das
Gerät könnte Schaden nehmen. Bitte beachten Sie
die Vorgaben des Motorenherstellers zur Mindest-
Richtungsumschaltzeit und zur maximalen
Dauerbetriebszeit. Diese Bedienungsanleitung
ist fester Bestandteil des Gerätes und ist vom
Endnutzer aufzuheben.
Installation
Die IP Roombox dient als Schnittstelle zwischen
v
Trockenkontakten (keine 230 V
Relaisausgängen. Beispiel: Taster, Schalter oder
herkömmlichen Automationsabläufe.
Funktionen
Die genauen Funktionen dieser Ein-/Ausgänge
hängen von der Konfiguration ab, die in der
Konfigurationssoftware "IP Roombox configuration
software" vorgenommen wird.
Der Taster an der Gerätefront dient zum Browsen
in den unterschiedlichen Menüs des Gerätes:
NETWORK SETTINGS, RESET MODUL WITH
DHCP ON, RESET MODUL WITH DHCP OFF,
RESTART MODULE.
Entsprechend der Konfigurationsparameter, die Sie
anhand der Konfigurationssoftware "IP Roombox
configuration software" vornehmen, schaltet das
Gerät die elektrischen Lasten über unabhängige
Relaisausgänge.
1
Typische Nutzung
- Schaltung von elektrischen Lasten, 230 V
über spannungsfreie Kontakte.
- Ansteuerung von Elektromotoren, 230 V
e
für Rollläden bzw. Ventilatorkonvektoren.
- Ansteuerung von Elektromotoren, 24 V s,
i
ür Rollläden bzw. Ventilatorkonvektoren.
- Montage auf DIN-Schienen gemäß der Norm
EN 60715 in Verteilerkästen.
Produktbeschreibung
1 Eingänge: 12 Trockenkontakte
2 Ausgänge: 12 Relaisausgänge ON/OFF
3 Taster zum Browsen innerhalb der Menüs
4 LCD-Display zur Anzeige von Ein-/Ausgängen
und Menüs
5 Speisungsklemmen, 230 V
6 Netzwerkstecker, Typ RJ45
fig. 1
4
Verfügbare Funktionen
Es sind mehrere Funktionen für die Konfiguration
des Gerätes über Konfigurationssoftware "IP
Roombox configuration software" verfügbar:
- On/Off
- Treppenlichtschalter
- Zeitschalter
- Rollläden 230 V
- Rollläden 24 V s
- Externer Dimmer (nur verfügbar mit dem externen
Dimmer EEA001A, der nicht im Lieferumfang
enthalten ist).
- Ventilatorkonvektor (Achtung: die Regelung
erfolgt nicht über die IP Roombox! Sie hat über
ein externes Thermostat zu erfolgen, dessen
Ausgänge an die Trockenkontakt-Eingänge der IP
Roombox anzuschließen sind).
q
) und
q
Montage des Gerätes
Betriebstemperaturbereich beachten, um eine
ausreichende Kühlung zu gewährleisten.
- Gerät auf einer DIN-Schiene gemäß Norm
EN 60715 montieren.
- Bei der Verdrahtung des Gerätes ist auf
die korrekte Trennung/Isolierung der Ein-
und Ausgangskabel sowie der restlichen
Schwachstrom-Kabel der Anlage zu achten.
v
v
v
1
6
2
v
Elektrischer Schlag bei Kontakt mit den
spannungsführenden Teilen!
Ein elektrischer Schlag kann tödlich sein!
Vor dem Eingriff am Gerät ist die Anlage
spannungsfrei zu schalten und die
benachbarten leitfähigen Teile sind
abzudecken!
Kritischer Temperaturanstieg bei
Anschluss zu starker Lasten am Gerät!
Das Gerät und die Anschlusskabel
könnten auf Höhe der Anschlussklemm-
leiste Schaden nehmen!
Die zulässige Höchstlast pro Gerät darf
nicht überschritten werden!
Gefahr von Beschädigungen bei
Parallelschaltung mehrerer Motoren
an einem Ausgang!
Die Endlagenschalter könnten Schaden
nehmen!
Der Motor, die Öffnungen und das Gerät
könnten zerstört werden!
Nur einen Motor pro Ausgang
anschließen!
Anschlussbeispiel des Gerätes
;
fig. 2
,
a b c d e f g h i j k l
m n o p q r s t u v w x
5
Eingänge
- a Hotel-Karte
- b Klingel-Taster
- c Flurlicht-Taster
3
- d Taster "Bitte nicht stören"
- e Taster "Bitte Zimmer reinigen"
- f Taster Badezimmerlicht
- g Notfall-Taster
- h Überlaufsensor
- i Taster Rollladen AUFWÄRTS
- j Taster Rollladen ABWÄRTS
- k Taster Autorisierung AUS
- l Frei
Ausgänge
- m Eingangslicht
- n Badezimmerlicht
- o Flurlicht
- p Licht "Bitte nicht stören"
- q Licht "Bitte Zimmer reinigen"
- r Badezimmer-Belüftung
- s Klingel
- t Alarmlicht
- u Rollladen herauffahren
- v Rollladen herunterfahren
- w Heizungsventil
- x Kühlungsventil
Anschluss der Rollladenmotoren
Rollläden 230 V v
Für die Rollladen-Motoren mit 230V
jeweils die 2fach-Ausgänge, d. h. C1/C2, C3/C4
C5/C6,C7/C8, C9/C10 oder C11/C12
als ein Rollladenausgang genutzt werden.
- Der erste Ausgang des 2fach-Ausgangs, d. h.
C1, C3, C5, C7, C9 oder C11 wird mit der
ÖFFNUNGS-Bewegung (aufwärts) belegt.
- Der zweite Ausgang des 2fach-Ausgangs, d.
h. C2, C4, C6, C8, C10 oder C12 wird mit der
SCHLIESSUNGS-Bewegung (abwärts) belegt.
230V v -Motor an die Ausgänge gemäß
nachstehendem Schaltplan 3 anschließen. Hierbei
ist stets dieselbe Phase zu verwenden.
Rollläden 24 V s
Für die Rollladen-Motoren mit 24 V s
können jeweils die 4fach-Schaltausgänge C1/C2/
C3/C4, C5/C6/C7/C8 oder C9/C10/C11/C12 als ein
Rollladenausgang genutzt werden.
- Die Ausgänge 1 und 2 des 4fach-Schaltausgangs
C1/C2, C5/C6 bzw. C9/C10 sind an den Pluspol
der 24 V s-Speisung anzuschließen.
- Die Ausgänge 3 und 4 des 4fach-Schaltausgangs
C3/C4, C7/C8 bzw. C11/C12 sind an den
Minuspol der 24 V s-Speisung anzuschließen.
24 V s-Motor an die Ausgänge gemäß
nachstehendem Schaltplan 3 anschließen.
v
können
6LE001358B
