Taurus Squat Rack Pro Montageanleitung Seite 14

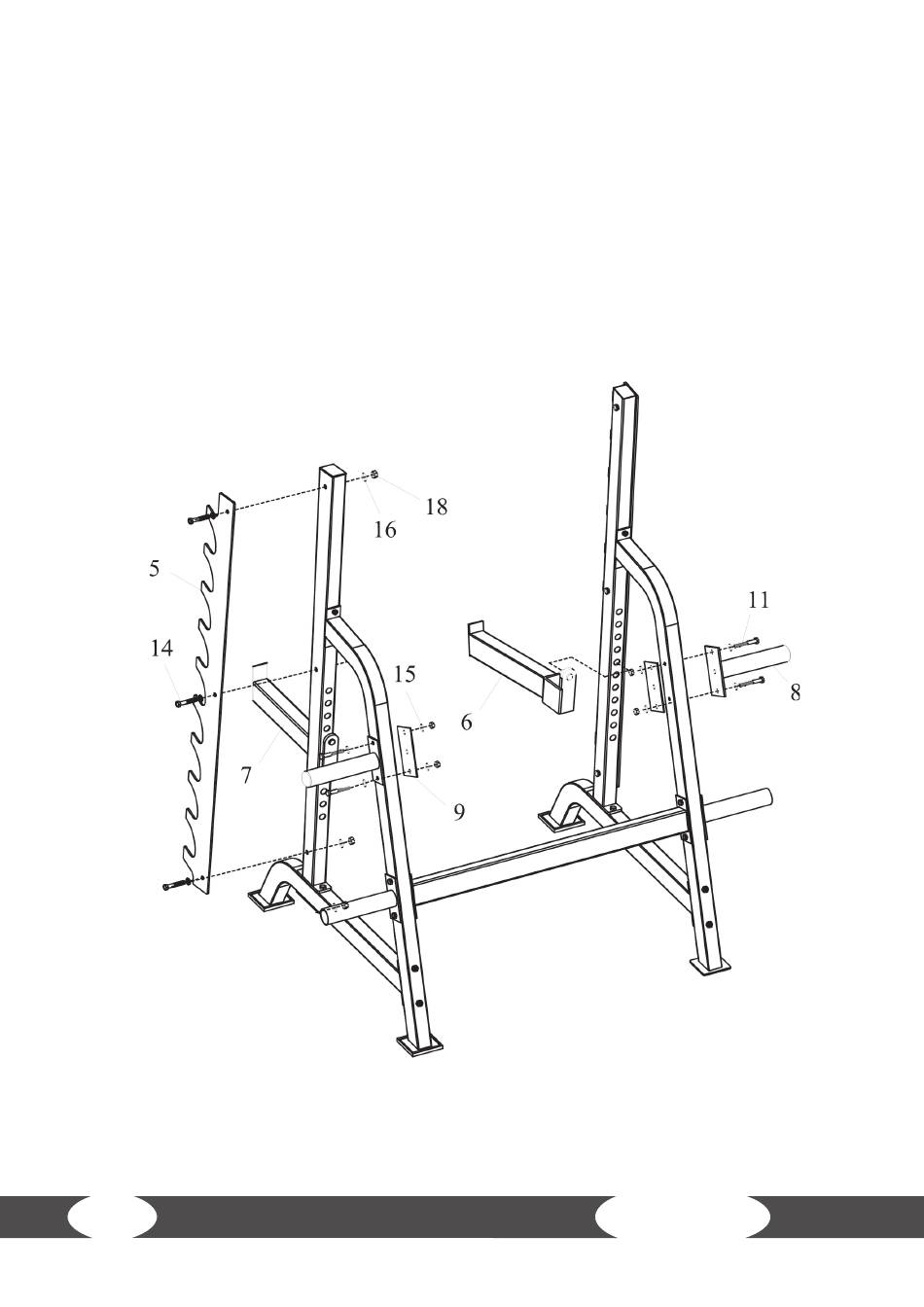

Schritt 2: Montage der Langhantelablagen und Aufnahmen für Hantelscheiben
1. Montieren Sie jeweils eine Langhantelablage (5) an jedem vorderen Stützrahmen (3) mit jeweils
drei Bolzen (14), sechs Unterlegscheiben (16) und drei Muttern (18).
2. Montieren Sie zwei Aufnahmen für Hantelscheiben (8) zusammen mit je einer weiten
Verstärkungsplatte (9) an den hinteren Stützrahmen (2) mit jeweils zwei Bolzen (11), vier
Unterlegscheiben (15) und zwei Muttern (17).
3. Montieren Sie die rechte Sicherheitsablage (6) an dem rechten vorderen Stützrahmen (3).
4. Montieren Sie die linke Sicherheitsablage (7) an dem linken vorderen Stützrahmen (3).
5. Ziehen Sie alle Bolzen und Muttern fest.
14
RK6102
