Schritt 1:

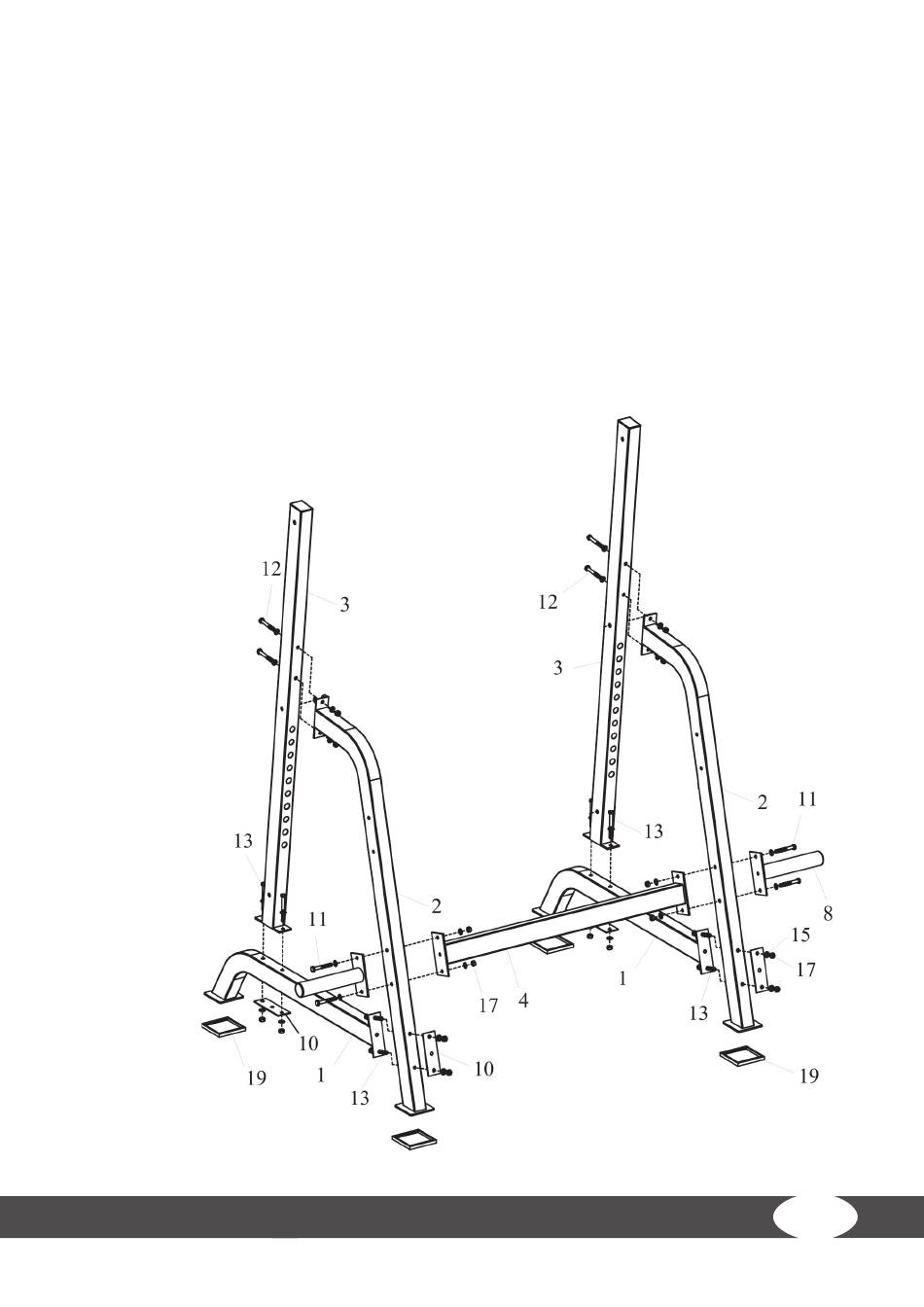

Montage des Grundrahmens und der Stützrahmen
1.
Stecken Sie jeweils eine Gummikappe (19) auf jeden Grundrahmen (1) und hinteren Stützrahmen
(2).
2.
Montieren Sie den hinteren Stützrahmen (2) zusammen mit einer Verstärkungsplatte (10) an
dem Grundrahmen (1) mit zwei Bolzen (13), vier Unterlegscheiben (15) und zwei Muttern (17).
3.
Montieren Sie den vorderen Stützrahmen (3) zusammen mit einer Verstärkungsplatte (10) an
dem Grundrahmen (1) mit zwei Bolzen (13), vier Unterlegscheiben (15) und zwei Muttern (17).
4.
Montieren Sie den vorderen Stützrahmen (3) an dem hinteren Stützrahmen (2) mit zwei Bolzen
(12), vier Unterlegscheiben (15) und zwei Muttern (17).
5.
Wiederholen Sie die Schritte 2-4 auf der anderen Seite.
6.
Verbinden Sie die beiden Rahmenkonstruktionen mit der Querstrebe (4) und zwei Aufnahmen
für Hantelscheiben (8) mit insgesamt vier Bolzen (11), acht Unterlegscheiben (15) und vier
Muttern (17).
13
