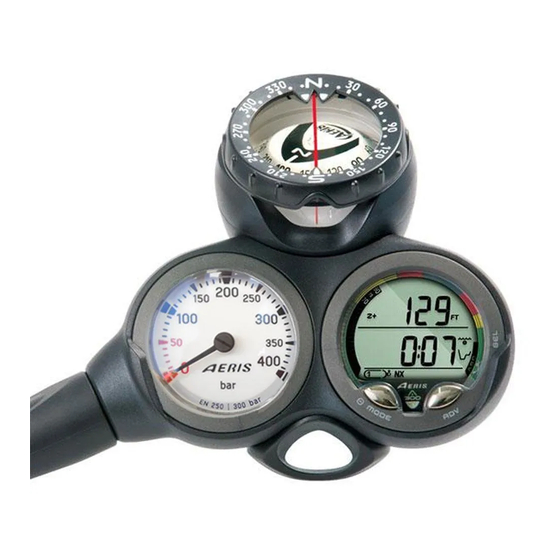

- Seite 1 A300/A300 XT BEDIENUNGSHANDBUCH A300 mit FREE-TAUCHMODUS A300 XT mit ANALOGEM DRUCKMESSER TAUCHCOMPUTER BEDIENUNGSHANDBUCH © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12)
-
Seite 2: Inhaltsverzeichnis
MODUL IN DAS GUMMIGEHÄUSE EINSETZEN ......47 Set ALM (Alarme) Menü ............15 Set UTL (Dienstprogramme) Menü ........16 HÖHENMESSUNG UND EINSTELLUNG ........48 Set TME (Zeit/Datum) Menü ..........18 ANALOGES DRUCKMESSGERÄT (NUR A300 XT) .....48 History Modus ................20 ID - SN ..................20 TECHNISCHE DATEN ................49 Löschen ..................20 DSAT ALGORITHMUS NDL-TABELLE .........50... -
Seite 3: Willkommen
HINWEISE ZU HANDELSMARKE, HANDELSNAME UND DIENSTLEISTUNGSMARKE AERIS, das AERIS-Logo, A300, das A300 XT, das A300 Logo, das A300 XT Logo, Diver Replaceable Batteries, Graphic Diver Interface, Tissue Loading Bar Graph (TLBG), Pre Dive Planning Sequence (PDPS), Set-Point, Control Console und ACI (AERIS Computer Interface) sind alles registrierte und nicht registrierte Handelsmarken, Handelsnamen und Dienstleistungsmarken von AERIS. Alle Rechte vorbehalten. -
Seite 4: Hauptmerkmale Und Funktionen
A300/A300 XT BEDIENUNGSHANDBUCH HAUPTMERKMALE FUNKTIONEN (Siehe auch Funktionen Tauchmodi, Seite 21) © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 5: Displaysymbole
A300/A300 XT BEDIENUNGSHANDBUCH DISPLAYSYMBOLE - - - Zeit - - - Sicherheitsstopp - - - Oberflächenintervall - - - Deko-Stopp - - - Planmodus Symbole: - - - Zu Stopp abtauchen EINSTELLEN = Einstellmodus FLY = Flugverbotszeit Batterie = Geringe Spannung... -
Seite 6: Übersicht
A300/A300 XT BEDIENUNGSHANDBUCH ÜBERSICHT Das Modell A300 verfügt über den FREE-Tauchmodus sowie die Modi NORM, TECH und GAUG. Das Modell A300 XT ist mit einem Tankdruckalarm (ausgelöst durch einen Reed-Schalter) für ein analoges Druckmessgerät, das in der gleichen Konsole integriert ist, wie das Tauchcomputermodul. -
Seite 7: Akustischer Alarm
USB-Anschluss eines PCs angeschlossen. Die Software sowie der erforderliche USB-Treiber sind auf der ACI (AERIS Computer Interface) CD enthalten und können auch von der AERIS-Website heruntergeladen werden. Die Programmhilfe HILFE** dient als Benutzerhandbuch und kann für den persönlichen Gebrauch gedruckt werden. -
Seite 8: Stromversorgung Und Batteriestatus
• Ein Abtauchen innerhalb der ersten 10 Minuten nach dem Auftauchen von einem NORM, TECH oder GAUG Tauchgang oder innerhalb der ersten Minute nach einem FREE-Tauchgang, wird als Fortsetzung dieses Tauchgangs erachtet (nur A300). • Nach Ablauf der 10 Minuten (oder 1 Minute) wird ein Abtauchen als neuer Tauchgang erachtet. -
Seite 9: Norm/Tech Oberflächenmodi
A300/A300 XT BEDIENUNGSHANDBUCH NORM/TECH OBERFLÄCHENMODI (SURF) © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 10: Norm/Tech Oberflächensequenz
A300/A300 XT BEDIENUNGSHANDBUCH NORM/TECH OBERFLÄCHENMODUS Der SURF MAIN Bildschirm (Oberflächen-Hauptbildschirm) bleibt für 10 Minuten angezeigt. Während dieser Zeit geht die Einheit bei einem Abtauchen auf 1,5 m (5 ft.) in den Tauchmodus über. Die Einheit geht nach dem Auftauchen auf 0,6 m (2 ft.) während 1 Sekunde in den Nach-Tauch-Oberflächenmodus für diesen Modus. -
Seite 11: Fly/Desat
A300/A300 XT BEDIENUNGSHANDBUCH NORM/TECH SURF ALT 3 (nur bei Nitrox, kein Bildschirm bei Luft), weitere angezeigte Daten sind (Abb. 11): > Aktuelle O %-Sättigung mit Symbol. > Aktuelle FO Einstellung für Gas 1 mit Symbolen FO , Gas 1 und NX. -
Seite 12: Log-Modus
A300/A300 XT BEDIENUNGSHANDBUCH PDPS, umfasst folgende weiteren Daten (Abb. 15, 16): > Z+ (oder DSAT), Symbole CF, NX, sofern zutreffend. > Wert der Plantiefe mit Grafik M (oder FT). > FO Einstellung für Gas 1 (xx%) mit Symbol FO bei Nitrox, leer bei Luft. -
Seite 13: Und Po 2 Alarme
A300/A300 XT BEDIENUNGSHANDBUCH Log Data 3, weitere angezeigte Daten (Abb. 21): > Z+ (oder DSAT), Symbole CF, DS, NX, sofern zutreffend. > Maximale Tiefe und Symbole FT (oder M) und MAX. > Verstrichene Tauchzeit (Std:Min) mit Uhr/Wellen (EDT) Symbol. > TLBG mit blinkendem Segment der maximalen Sättigung, die anderen bleiben bis zum Ende der Sättigung solid. Leer bei GAUG oder VGM. -
Seite 14: Einstellung Norm/Tech Fo
Jedes Gas hat einen separaten PO -Alarm, der von 1,00 bis 1,60 mit einer festgelebten Warnung bei 0,20 darunter eingestellt werden kann. Im Gegensatz zu vorherigen AERIS Nitrox-Tauchcomputern ist hier keine Standardeinstellung für FO 50 % vorhanden. Bis ein Tauchgang durchgeführt wird, bleibt FO für NORM und TECH bei den für diesen Modus eingestellten werden (auch wenn... -
Seite 15: Set Alm (Alarme) Menü
Diese Funktion wird verwendet, um die akustischen Alarme und die dazugehörende LED zu deaktivieren, mit Ausnahme bei Verstößen. Deaktivieren wirkt sich nicht auf die Benachrichtigungen oder das Blinken aus, wenn ein Alarm ausgelöst wird. Diese Funktion wirkt sich nicht auf die Alarme des FREE-Modus aus (A300). > Grafik AUD mit Symbol SET. -
Seite 16: Set Utl (Dienstprogramme) Menü
A300/A300 XT BEDIENUNGSHANDBUCH EINSTELLEN DES EDT ALARMs, weitere angezeigte Daten (Abb. 33): > Symbol SET. > Grafik OFF (oder ON) blinkend mit zuletzt eingestelltem Zeitwert (Std:Min) und Symbol Welle/Uhr solid. • A (< 2 Sek.), um in einzelnen Schritten vorwärts durch die Auswahlen OFF, ON und SET zu blättern. - Seite 17 A300/A300 XT BEDIENUNGSHANDBUCH EINSTELLEN DER WASSERART (nur TECH), weitere angezeigte Daten sind (Abb. 37): > Grafik H2O mit Symbol SET. > Grafik FRESH (oder SEA) blinkend. • A oder M (< 2 Sek.) - zum Wechseln zwischen FRESH und SEA (Süßwasser und Meereswasser).
-
Seite 18: Set Tme (Zeit/Datum) Menü
-Berechnungen auf dem Pelagic Z+ Algorithmus. Wenn DSAT ausgewählt ist, basieren die Berechnungen auf dem Pelagic DSAT Algroithmus. Die Auswahl wird für die nächsten 24 Stunden nach dem Auftauchen von einem NORM, TECH oder FREE (A300) Tauchgang gesperrt. SET Konservativfaktor (nur TECH), weitere angezeigte Daten sind (Abb. 44): >... - Seite 19 A300/A300 XT BEDIENUNGSHANDBUCH SET DATUMSFORMAT, weitere angezeigte Daten sind (Abb. 48): Das Datumsformat bestimmt die Position des Monats (M) im Bezug zum Tag (D) auf dem Bildschirm, d. h., was wird links und was wird rechts angezeigt. > Grafik DATUM mit Symbol SET.
-
Seite 20: History Modus
> Werkseitig programmierte Seriennummer (bis zu 5 Zeichen) mit Symbol #. *Diese Nummer wird geändert, wenn die Firmware bei einem werkseitigen Service oder einem zukünftigen Download einer neu überarbeiteten Firmware von der Aeris Website aktualisiert wird. • A (< 2 Sek.) zurück zum Oberflächen-Hauptbildschirm. -
Seite 21: Tauchmodus-Funktionen
A300/A300 XT BEDIENUNGSHANDBUCH TAUCHMODUS FUNKTIONEN © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 22: Wasseraktivierung Des Tauchmodus
Abb. 58 - AUFSTIEG ZU SCHNELL DSAT ist der Algorithmus, den AERIS bisher standardmäßig in allen ihren Tauchcomputern verwendet hat. Die enthaltenen Nullzeiten basieren auf den Belastungen und Prüfdaten, die auch bei der Validierung der PADI RDP-Tabellen berücksichtigt wurden. Wiederholte Dekompressionstauchgänge, die als riskanter erachtet werden, werden eingeschränkt. -
Seite 23: Konservativfaktor
A300/A300 XT BEDIENUNGSHANDBUCH KONSERVATIVFAKTOR (CF) Wenn der CF (Konservativfaktor) eingestellt ist, werden die NDLs, die auf dem ausgewählten Algorithmus für die Ni/O Berechnungen und Displays von Plan und DTR basieren, auf die Werte reduziert, die auf einer Höhe von 915 Metern (3000 ft.) zulässig wären. -
Seite 24: Odtr (Otr)
A300/A300 XT BEDIENUNGSHANDBUCH verbleibende Zeit (OTR) Im Nitrox-Betrieb wird die während eines Tauchgangs oder während der vergangenen 24 Stunden angesammelte O -Sättigung auf einem Alternativbildschirm als Prozent der pro Tauchgang oder pro Tag zugelassenen O -Sättigung angezeigt (Abb. 60a). Maximal erlaubt sind 300 OTU (= 100 %). -
Seite 25: Norm/Tech Tauchmodi
A300/A300 XT BEDIENUNGSHANDBUCH NORM/TECH TAUCHMODI Sofern nicht anders vermekt, gelten die Informationen in diesem Abschnitt für NORM- und TECH-Tauchgänge. © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 26: Nullzeit Haupt Und Alts
A300/A300 XT BEDIENUNGSHANDBUCH NULLZEIT HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 62) - > Z+ (oder DSAT) Symbol, ausgewählter Algorithmus. > Symbol CF, wenn An (nur TECH). > Aktuelle Tiefe mit Symbol M (oder FT). > DTR (Std:Min) mit Welle/Uhr/Profil (NDC)-Symbol. -
Seite 27: Sicherheitsstopps (Ss)
A300/A300 XT BEDIENUNGSHANDBUCH DS ALTs, weitere angezeigte Daten sind - #1 >> ähnlich wie Nullzeit-Hauptbildschirm. #2 >> ähnlich wie Nullzeit-ALT 1. #3 >> ähnlich wie Nullzeit-ALT 2. #4 >> ähnlich wie Nullzeit-ALT 3. SICHERHEITSSTOPP-HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 68, 69) - >... -
Seite 28: Verstoss-Modi
A300/A300 XT BEDIENUNGSHANDBUCH DEKOSTOPP HAUPTBILDSCHIRM, weitere angezeigte Daten sind (Abb. 71) - > Z+ (oder DSAT) Symbol, ausgewählter Algorithmus. > Symbol CF, wenn An. > Aktuelle Tiefe mit Symbol M (oder FT). > Stopptiefe mit Symbol M (oder F). > Stoppsymbol (Pfeil/Balken). -
Seite 29: Verzögerter Verstoss 1 (Dv1)
Segmente der TLBG und die aktuelle Tiefe und maximale Tiefe zeigen nur 3 Strich ( - - - ) an. **MOD ist die maximale Betriebstiefe, bis auf welche der A300 AI präzise Berechnungen anstellen und Daten anzeigen kann. -
Seite 30: Vgm An Der Oberfläche
A300/A300 XT BEDIENUNGSHANDBUCH VGM-Hauptbildschirm, weitere angezeigte Daten sind (Abb. 81) - > Aktuelle Tiefe mit Symbol M (oder FT). > Grafiken UP VIO mit Pfeil nach oben, blinkend bis zur Oberfläche. > VARI, während Aufstieg. • A (< 2 Sek.) für Zugriff auf ALT 1 •... -
Seite 31: Hohe O
A300/A300 XT BEDIENUNGSHANDBUCH HOHES O Warnung >> bei 80 bis 99 % (240 OTU). Alarm >> bei 100 % (300 OTU). Wenn der O den Warnwert erreicht, ertönt der akustische Signalton erneut und der O -Wert und das Symbol O % beginnen anstelle der Tiefe zu blinken (Abb. -
Seite 32: Tech Tauch-Gaswechsel
A300/A300 XT BEDIENUNGSHANDBUCH TECH-TAUCHGANG GASWECHSEL © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) - Seite 33 A300/A300 XT BEDIENUNGSHANDBUCH ÜBERSICHT > Der Wechsel kann nur dann erfolgen, wenn ein Tauch-Hauptbildschirm angezeigt wird. > An der Oberfläche können Gase nicht gewechselt werden. > Während aktiver Alarme kann nicht gewechselt werden. > Alle Tauchgänge beginnen mit Gas 1 und fallen standardmäßig an der Oberfläche auf Gas 1 surück.
-
Seite 34: Gaug Op Modus
A300/A300 XT BEDIENUNGSHANDBUCH GAUG OP-MODUS © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 35: Oberflächenmodi (Surf)
A300/A300 XT BEDIENUNGSHANDBUCH GAUG OBERFLÄCHENMODUS Der SURF MAIN Bildschirm (Oberflächen-Hauptbildschirm) bleibt für 10 Minuten angezeigt. Während dieser Zeit geht die Einheit bei einem Abtauchen auf 1,5 m (5 ft.) in den GAUG-Tauchmodus über. Die Einheit geht nach dem Auftauchen auf 0,6 m (2 ft.) während 1 Sekunde in den Nach-Tauch-Oberflächenmodus. Der Oberflächenhauptbildschirm wird mit blinkendem Oberflächenmodus (Uhr/Welle) angezeigt. - Seite 36 A300/A300 XT BEDIENUNGSHANDBUCH FLY, weitere angezeigte Daten sind (Abb. 98): > Zeit bis Flug mit Countdown-Zeiten (Std:Min) mit FLY und Zeitsymbol (Uhr), Striche, wenn noch kein Tauchgang vorhanden. • A (< 2 Sek.), vorwärts zu Log Einleitung. • M (< 2 Sek.), um schrittweise rückwärts zu ALT2 zu gelangen.
-
Seite 37: Gaug Tauchen Laufzeit-Timer
A300/A300 XT BEDIENUNGSHANDBUCH GAUG Tauchen Laufzeit-Timer Im Tauchmodus GAUG kann ein Laufzeit-Timer, der standardmäßig auf dem Tauch ALT 1 Bildschirm angezeigt wird, mit einem EDT (verstrichene Tauchzeit) ausgetauscht und auf dem Hauptbildschirm angezeigt werden. Der EDT wird auf den ALT 1 Bildschirm verschoben. -
Seite 38: Free-Tauch-Op-Modus
A300/A300 XT BEDIENUNGSHANDBUCH FREI-TAUCHEN OP-MODUS (nur A300) © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 39: Oberflächenmodi (Surf)
A300/A300 XT BEDIENUNGSHANDBUCH FREE OBERFLÄCHENMODUS Für FREE-Tauchgänge, die vor NORM, TECH oder GAUG-Tauchgängen sowie nach NORM- oder TECH-Tauchgängen zulässig sind, wird Ni-O aufgrund des ausgewählten NORM/TECH-Algorithmus und anhand eines vorgegebenen FO -Werts für Luft berechnet. FO -Einstellungen für NORM/TECH-Tauchgänge haben keinen Einfluss auf die Berechnungen von FREE-Tauchgängen. -
Seite 40: Set Modi Und Cdt
A300/A300 XT BEDIENUNGSHANDBUCH FREE SURF ALT 2, weitere angezeigte Daten sind (Abb. 106): > Tageszeit (Std:Min), mit Grafik AM (oder PM), kein Symbol wenn im 24-Stundenformat eingestellt. > Temperatur mit Symbol °C (oder °F). > Grafik Höhe bei L2 (bis L 7), leer auf Meereshöhe. - Seite 41 A300/A300 XT BEDIENUNGSHANDBUCH SET ALM (ALARME) EINLEITUNG, weitere angezeigte Daten sind (Abb. 109): > Grafiken Go To und ALM mit Symbol SET. • S (< 2 Sek) für Zugriff auf Einstellungen des EDT-Alarms. • A (< 2 Sek.) vorwärts auf Set UTL Einleitung.
-
Seite 42: Tauchmodi
A300/A300 XT BEDIENUNGSHANDBUCH STRUKTUR DES FREE-TAUCHMODUS Oberflächenmodus auf 0,6 m (2 ft.) für 1 Sek. auf 1,5 m (5 ft.) für 5 Sek. Tauchmodus TAUCHEN HAUPT Drücken Beleuchtung (Smartglo) < 2 Sek. Start-/Stopptimer Austauschen 2 Sek. Timer zurücksetzen EDT und CDT auf 2 Sek. -
Seite 43: Alarme
A300/A300 XT BEDIENUNGSHANDBUCH FREE-TAUCHALARME FREE-Modus Alarme, die sich von NORM (oder GAUG) Alarmen unterscheiden, ertönen 1 oder 3 Mal als 3 Signaltöne und verstummen. Sie können weder bestätigt noch stumm geschaltet werden. CDT Alarm Sobald eine Countdown-Zeit 0:00 erreicht, ertönt ein akustischer Signalton. Währenddessen blinken die Grafiken CD und 0:00 Abb. -
Seite 44: Referenz
Batterie verwendet wird, stellen Sie sicher, dass der Gehäuse-O-Ring keine Quetschungen aufweist und der OCS wasserdicht ist, bevor Sie Tauchgänge damit durchführen. Ein Test unter Druck in einem autorisierten AERIS-Betrieb wird daher dringend empfohlen. © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 45: Pc-Schnittstelle
A300/A300 XT BEDIENUNGSHANDBUCH PC-SCHNITTSTELLE Der A300 und A300 XT sind mit Datenports (Abb. 121a, 122b) ausgestattet, mit denen Sie über ein Schnittstellensystem an einem USB-Anschluss eines PC angeschlossen werden können. Ein mit dem optionalen Schnittstellensystem mitgelieferter USB-Treiber muss am PC installiert werden. -
Seite 46: Pflege Und Reinigung
MODUL AUS DER KONSOLE NEHMEN (nur A300) Wenn das A300-Modul aus einer Konsole genommen werden soll, biegen Sie das Gummigehäuse nach außen, um die Kanten des Moduls freizulegen. Wenn das Gehäuse flexibel genug ist, können Sie es so weit zurückbiegen, damit Sie das Modul mit Ihrem Finger herausnehmen können. -
Seite 47: Batterie Einlegen
• Schmieren Sie einen neuen O-Ring* mit Silikonfett ein und legen Sie ihn auf den inneren Rand des Batteriegehäuses (Abb. 130). Vergewissern Sie sich, dass er gleichmäßig aufliegt. *Der O-Ring muss ein Originalersatzteil von AERIS sein, das Sie bei einem autorisierten AERIS-Händler kaufen können. Durch die Verwendung eines anderen O-Rings erlischt die Garantie. -
Seite 48: Höhenmessung Und Einstellung
> Solange die Wasserkontakte nass sind, werden keinerlei Anpassungen vorgenommen. Beim Tauchen in Gewässern auf Höhen von 916 bis 4.270 m.ü.M. (3,001 bis 14.000 ft.) passt der A300 AI die Berechnungen an und liefert die korrekten Werte für die Tiefe, die verminderten Nullzeiten und reduzierten O -Sättigungszeiten in Intervallen von... -
Seite 49: Technische Daten
A300/A300 XT BEDIENUNGSHANDBUCH TECHNISCHE DATEN © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) -
Seite 50: Dsat Algorithmus Ndl-Tabelle
A300/A300 XT BEDIENUNGSHANDBUCH AUF DSAT BASIERENDE NULLZEITEN (STD:MIN) (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 Tiefe (ft.) 4:20 3:21 3:07 2:55... -
Seite 51: Pz+ Algorithmus Ndl-Tabelle
A300/A300 XT BEDIENUNGSHANDBUCH AUF Z+ BASIERENDE NULLZEITEN (STD:MIN) (ENGLISCH) Höhe 3001 4001 5001 6001 7001 8001 9001 10001 11001 12001 13001 (Fuß) 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 Tiefe (ft.) 3:17 2:30 2:21 2:14... -
Seite 52: Technische Details
A300/A300 XT BEDIENUNGSHANDBUCH TECHNISCHE DETAILS KANN VERWENDET WERDEN ALS • Tauchcomputer (Luft oder Nitrox; A300 XT mit bis zu 3 Gasen (bis zu 100 % O2). • Digitaler Tiefenmesser/Uhr. • Freitauch-Tiefenmesser/Uhr (nur A300). TAUCHCOMPUTER LEISTUNGEN • Dual Algorithmus >> Bühlmann ZHL-16c basierend auf Pelagic Z+ oder auf DSAT. - Seite 53 A300/A300 XT BEDIENUNGSHANDBUCH TECHNISCHE DETAILS (FORTSETZUNG) BALKENDIAGRAMME: TLBG Segmente • Nullzeit-Normalbereich (grün) 1 bis 13 = 5 bis 65 % der zulässigen Gewebesättigung. • Nullzeit-Vorsichtsbereich (gelb) 14 bis 19 = 70 bis 95% der zulässigen Gewebesättigung. • Dekompressionsbereich (rot) = 100 % Gewebesättigung.
-
Seite 54: Inspektion / Service-Aufzeichnungen
A300/A300 XT BEDIENUNGSHANDBUCH INSPEKTION / SERVICE-AUFZEICHNUNG Seriennummer: ___________________________________________________________________________________________________ Firmware Version: ___________________________________________________________________________________________________ Kaufdatum: ___________________________________________________________________________________________________ Gekauft bei: ___________________________________________________________________________________________________ Unten bitte durch einen autorisierten AERIS-Händler ausfüllen lassen: Datum Service durchgeführt Händler / Techniker BEMERKUNGEN © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12) - Seite 55 A300/A300 XT BEDIENUNGSHANDBUCH BEMERKUNGEN © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12)
- Seite 56 A300/A300 XT BEDIENUNGSHANDBUCH A300 / A300 XT TAUCHCOMPUTER BEDIENUNGSHANDBUCH © 2002 Design, 2012 Dok.-Nr. 12-7255-r01 (5/14/12)
