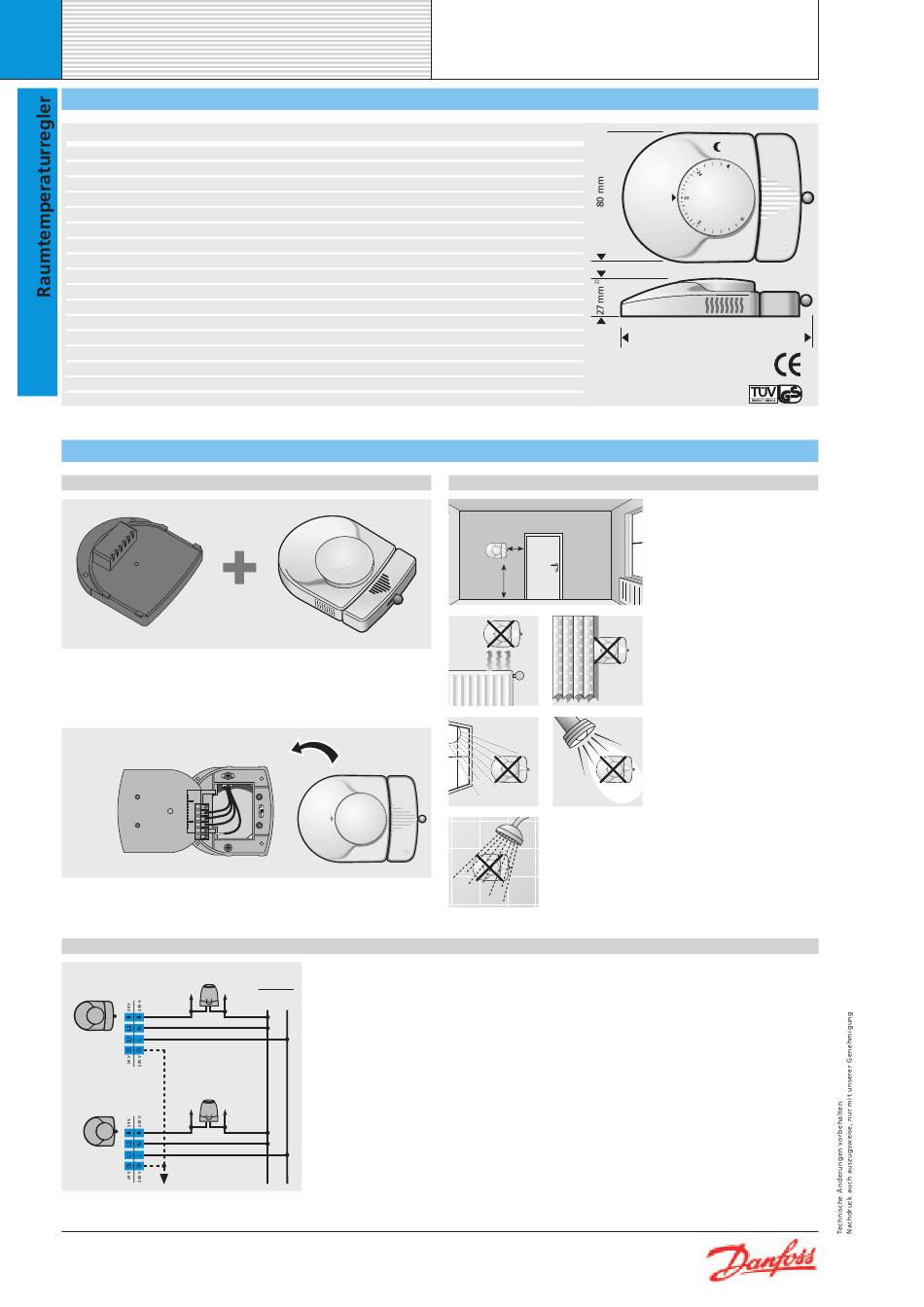

Technische Information
Alpha-Regler
Technische Daten
Typ
Version
Schaltleistung
Betriebsspannung
Schaltstrom
Regelbereich (Heizzone)
Temperaturabsenkung (Heizzone) 2 - 6 K
Regelschwingen
Ventilintervallschaltung wenn Ausgang 24 h nicht aktiv 1x pro Tag
Frostschutz auf Stellung *
Lagertemperatur
Umgebungstemperatur
relative Luftfeuchte
Schutzart / Schutzklasse
CE-Konformität nach
Gehäuse
Anzahl Gehäusefarben
Gewicht
Hinweis! Der Digitaltimer der Regler AR 20.. / 40.. C und AR 20.. / 40.. C2 sind aus elektrischer Sicht nicht kompatibel.
Eine Verwechselung führt jedoch zu keiner Beschädigung der Geräte.
Planungs-/ Installationshinweise
Montagehinweis
Montage und elektrischer Anschluss ist nur mit Systemsockel AS 1000
möglich. Der Systemsockel ist nicht im Lieferumfang enthalten und
muß separat bestellt werden, er ist passend für alle bedrahteten Typen
des Alpha-Regler Programms.
1.
Die Montage kann direkt auf die Wand wie auch mit Unterputzdose
erfolgen. Für den elektrischen Anschluss wird eine 5-adrige Leitung
(NYM 5 x 1,5) empfohlen.
Elektroinstallation
max. 5 OEM-Antriebe
A 2004 / A 4004
Alpha-Regler
AR 20.. C2 /
AR 40.. C2
max. 5 OEM-Antriebe
A 2004 / A 4004
Alpha-Regler
AR 20.. K2 /
weitere Alpha-Regler
AR 40.. K2
Schaltbild für automatische Temperaturab-
senkung mit Alpha-Regler Control
Danfoss AG
Parkstrasse 6
CH-4402 Frenkendorf
AR 20.. C2
AR 40.. C2
Control
Control
max 5 OEM-Antriebe 230 V
max 5 OEM-Antriebe 24 V
230 V +/- 10%, 50 Hz
24 V, (19,2 - 35 V) 50/60 Hz
0,2 A (ohmsche Last)
1 A (ohmsche Last)
10 bis 28°C
10 bis 28°C
2 - 6 K
ca. 0,2 K
ca. 0,2 K
5°C
5°C
-25 bis +70 °C
-25 bis +70 °C
0 bis +50 °C
0 bis +50 °C
1)
max. 80%
max. 80%
IP 30 / II
IP 30 / III
EN 60730
EN 60730
ABS
ABS
12
12
74 g ohne Alpha-Systemsockel
74 g ohne Alpha-Systemsockel
2.
230 V AC
N
L
24 V AC
L2
L1
Telefon +41 (0)61 906 11 11
Telefax + 41 (0)61 906 11 21
1)
1)
nicht kondensierend
2)
mit Alpha-Systemsockel + 8,5 mm
Empfohlener Montageort
ca. 30cm
ca.150cm
E-Mail: info@danfoss.ch
www.danfoss.ch
118 mm
Hinweis!
Um einen störungsfreien und
somit optimalen Regelbetrieb zu
gewährleisten, sollte ein Raum-
temperaturregler hinter der Tür
in einer ruhigen Zone - frei von
Umgebungsbeeinflussungen, wie
Zugluft, direkter Sonnenein-
strahlung oder anderen Wärme-
quellen, Abdeckungen durch
Vorhänge und auch Feuchtigkeit
montiert werden. Ansonsten
besteht die Gefahr, dass die ein-
gestellte Raumtemperatur je
n a c h U m g e b u n g s e i n f l u s s
überschritten oder nicht erreicht
wird.
