JUDO QUICKSET
Vanne de dérivation JQX
Le JQX est un accessoire qui rend possible
un découplage sans problèmes de l'appareil
de traitement de l'eau raccordé du système
de tuyautérie, sans interrompre avec cela
l'alimentation en eau pour le consomma-
teur. Cela peut être nécessaire, le cas
échéant, si des travaux de maintenance
sont effectués. L'installation d'un by-pass
peut alors être évitée.
La vanne de dérivation est installée entre la
bride rotative de montage QUICKSET-E
(JQE) dans la tuyautérie et l'installation pour
le traitement d'eau. Elle peut être raccordée
a toutes les JQE de ½" à 1¼", avec ou sans
raccord à baïonnette (cf. fig. 1).
La bride mentionnant la lettre « R » (Rohr =
tuyau) du JQX sera vissée sur la bride de
montage JQE. L'autre bride mentionnant la
lettre « G » (Gerät = appareil) sera vissée
sur le régulateur de dureté.
Le levier manuel du JQX peut être posi-
tionné soit vers le haut soit du côté. Le
montage devrait s'effectuer de sorte que le
levier soit bien accessible.
Le contrôle de la dureté résiduelle sera
effectué au robinet de test « W » ou à un
robinet situé derrière le régulateur de
dureté. Le contrôle de l'eau brute sera
effectué au robinet de test « H »
Comment manœuvrer la JQX
Mode de fonctionnement :
La vanne de dérivation se ferme lorsque l'on
tourne le volant jusqu'à la butée dans le
sens anti-horaire.
Simultanément, l'alimentation d'eau de
l'appareil s'ouvre (cf. fig. 2).
Dérivation :
La vanne de dérivation s'ouvre lorsque l'on
tourne le volant jusqu'à la butée dans le
sens horaire.
L'alimentation d'eau de l'appareil se ferme
(cf. fig. 3).
Après quoi, les travaux de maintenance sur
l'appareil ou semblables peuvent être
exécutés.
Si l'appareil monté en aval de la JQX est
doté d'un anti-retour, la commutation de
l'état de dérivation sur l'état de service
risque d'occasionner une dépression au
sein de la JQX. Ouvrez les deux robinets de
test pendant 5 secondes environ, ce qui va
délester le volant. Après avoir refermé les
robinets de test, le volant pourra être
déplacé sans grand effort.
.

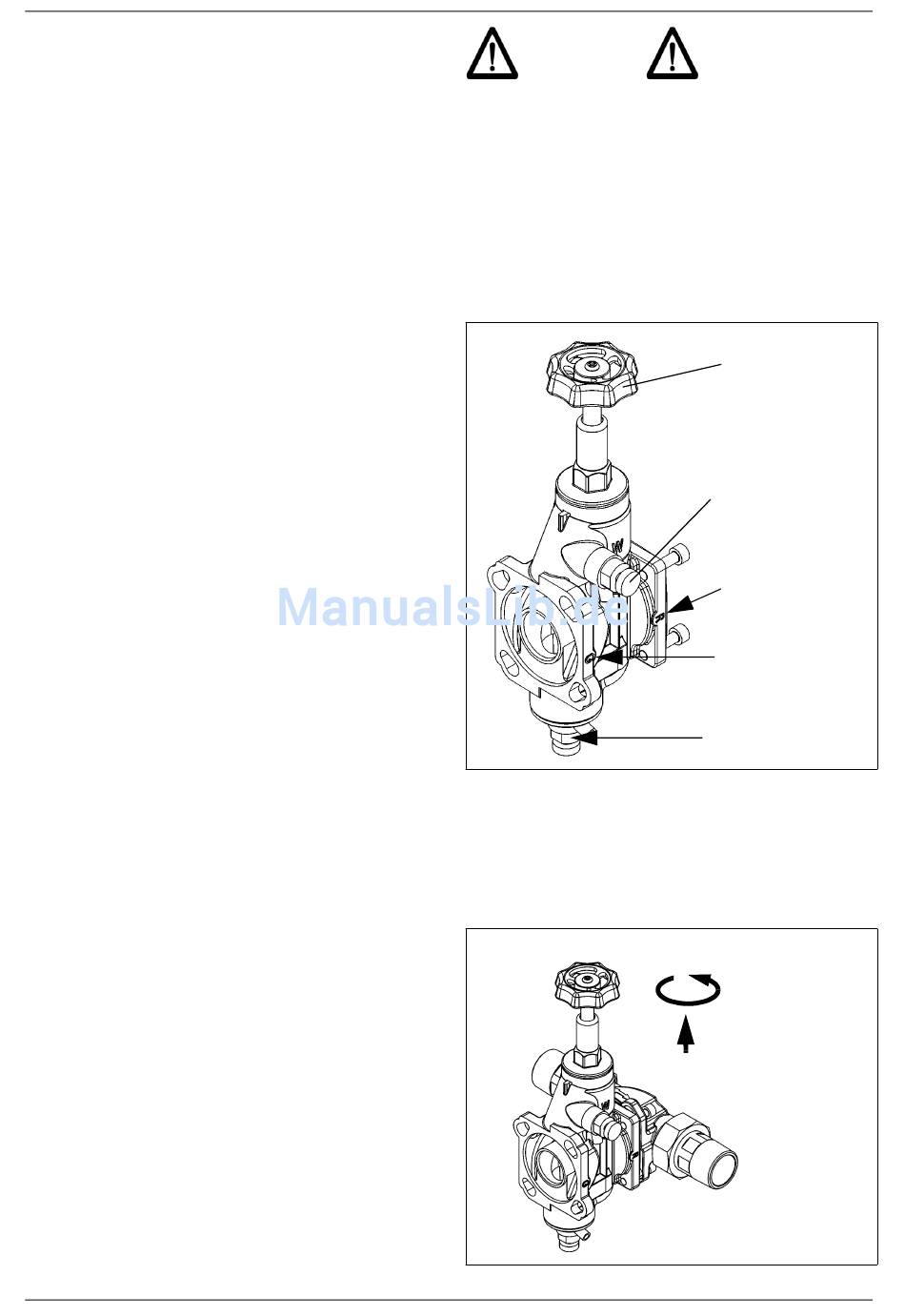

Fig. 1 :
Profondeur de la JQX : 65 mm.
La JQX provoque une perte de pression.
- pour un débit de 2 m³/h : 0,1 bar
- pour un débit de 3,5 m³/h : 0,3 bar
Service
Fig. 2 :
JUDO QUICKSET
ATTENTION
Montage JQX
Service
Volant
Robinet de test
« W » eau
mélangée
« R »
coté tuyauterie
JQE
« G »
côté de l'appareil
Robinet de test « H »
eau échantillon
5
