7.8 Installation des Bausatzes Kettenantrieb

ANMERKUNG: Das Kettenantriebskit vor der Befestigung des Getriebemotors an der Grundplatten
installieren.
- Den Getriebemotor entriegeln (siehe GEBRAUCHSANLEITUNG).
- Das Ritzel entfernen.

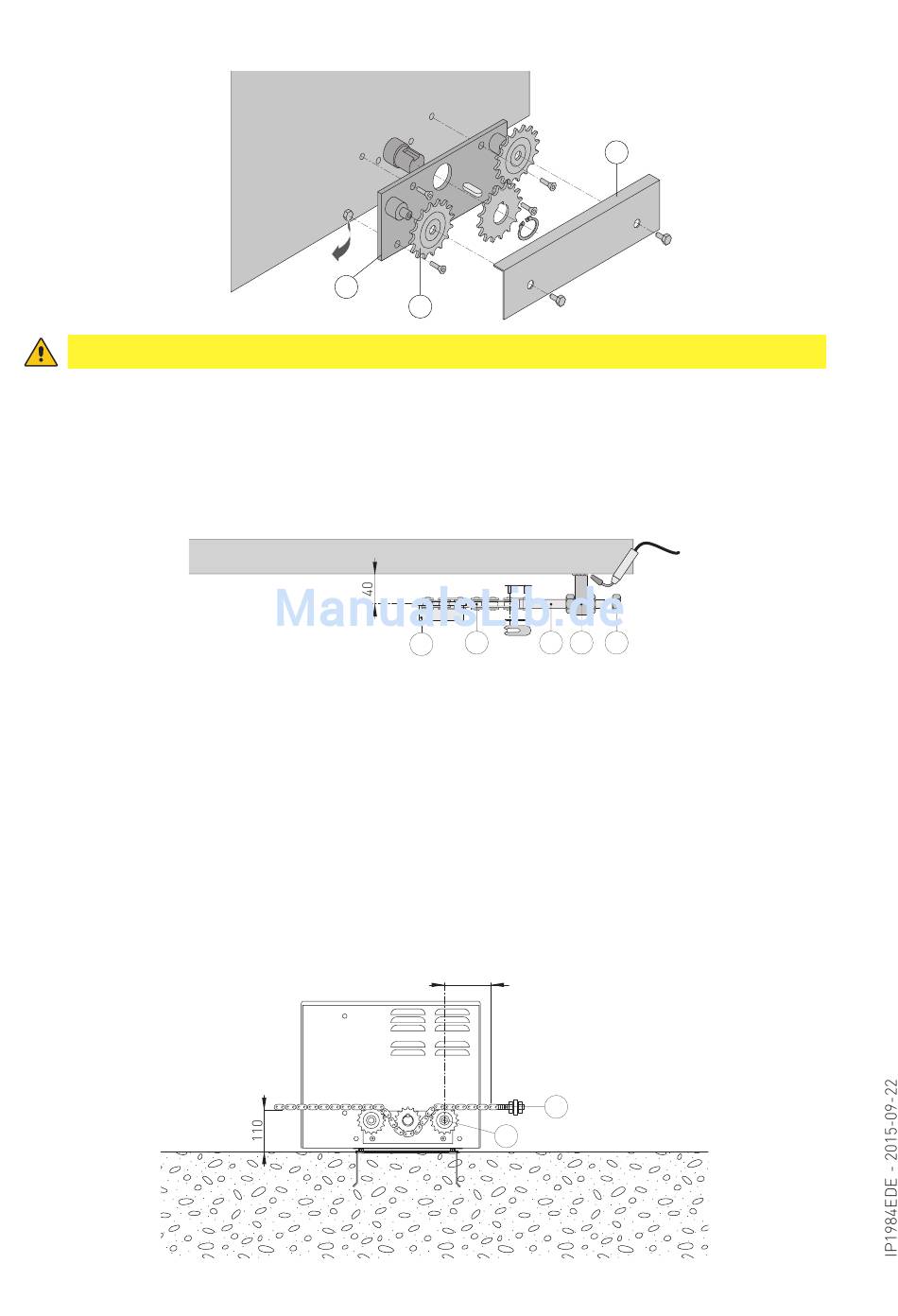

- Die Ritzelträgerplatte [A] am Getriebemotor befestigen.
- Die Ritzel [B] wie aus der Abbildung ersichtlich einsetzen.
- Die Kette von Hand durch die Ritzel führen.
- Die Abdeckplatte [C] befestigen.
- Den Flügel von Hand in die Öffnungsposition bringen und die Bügel [D] wie in der Abbildung
dargestellt am Flügel befestigen.
- Die zuvor am Getriebemotor montierte Kette [E] mit der Spannstange [F] verbinden und sie am
Bügel [D] befestigen.
- Den Bügel [D] auf der gegenüberliegenden Seite des Tors befestigen. Die Kette [E] mit der
Spannstange [F] verbinden und sie am Bügel [D] befestigen (die überstehende Kette abschnei-
den).
ANMERKUNG: Bei vollständig geöffnetem und vollständig geschlossenem Tor prüfen, ob der
angegebene Abstand zwischen der Ritzelmitte [X] und der Spannstange [F] eingehalten wird.
- Die Kette endgültig mit den Muttern [G] arretieren.
- Die Kette [E] mit Hilfe der Spannstangen [F] spannen.
- Die Kette [E] und die Ritzel nach der Montage leicht schmieren.
A
B
E
X
min 60
X
76
C
D G
F
F
