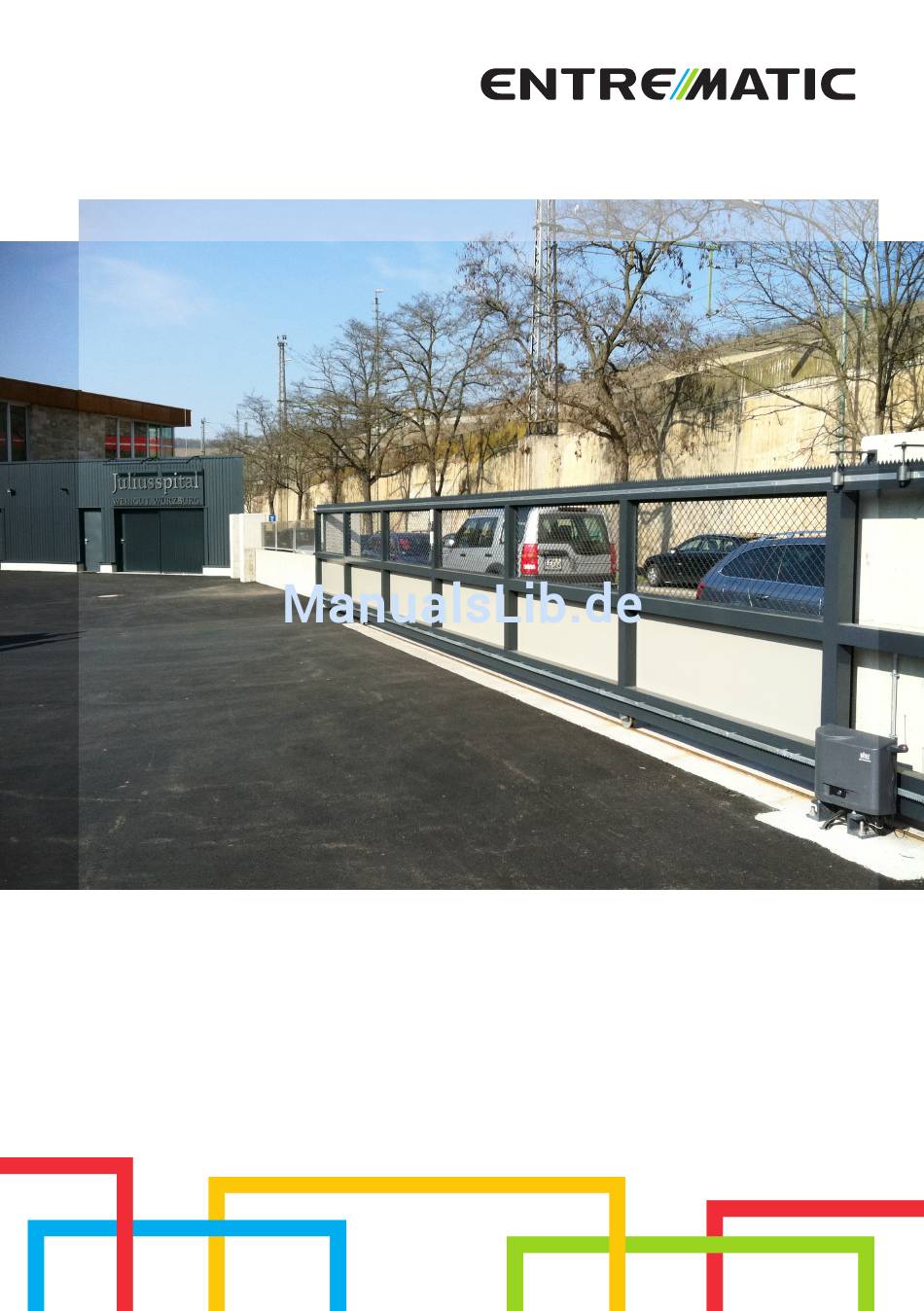

- Seite 1 Ditec CROSS18-19 IP1984E DE Technisches Handbuch Schiebetore Antrieb (Originalanweisungen) www.ditecentrematic.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Thema Seite Allgemeine Sicherheitshinweise Einbauerklärung für unvollständige Maschinen 2.1 Maschinenrichtlinie Technische angaben 3.1 Hinweise zum Gebrauch Installationsbeispiel Abmessungen Hauptkomponenten Installation 7.1 Einleitende Kontrollen 7.2 Vorbereitung der Grundplatte 7.3 Installation des Getriebemotors 7.4 Installation der Zahnstange 7.5 Installation und Einstellung der Hebelendschalter 7.6 Installation und Einstellung der Magnetendschalter 7.7 Installation und Einstellung der Drehendschalter 7.7 Installation des Bausatzes Kettenantrieb... -
Seite 4: Allgemeine Sicherheitshinweise
1. Allgemeine Sicherheitshinweise Das vorliegende Installationshandbuch ist ausschließlich für das Fachpersonal bestimmt. Die Montage, elektrischen Anschlüsse und Einstellungen sind unter Beachtung der Mon- tageanweisung und Einhaltung der geltenden Normen auszuführen. Lesen Sie die Anleitungen vor der Montage des Produktes aufmerksam durch. Eine fehlerhafte Montage kann zu Verletzungen und Sachschäden führen. -
Seite 5: Einbauerklärung Für Unvollständige Maschinen
(Richtlinie 2006/42/EG, Anhang II-B) Der Hersteller Entrematic Group AB mit Firmensitz in Lodjursgatan 10, SE-261 44 Landskrona, Schweden erklärt, dass der Antrieb für Schiebetore des Typs Ditec CROSS18-19: - für den Einbau in ein handbetriebenes Tor hergestellt wurde, um im Sinne der Richtlinie 2006/42/EG eine Maschine darzustellen. -
Seite 6: Technische Angaben
3. Technische Angaben Ditec CROSS18 Ditec CROSS18E Ditec CROSS18VE Ditec CROSS19V Stromversorgung 230 V~ 50 Hz 230 V~ 50 Hz 230 V~ 50 Hz 400 V~ 50 Hz Stromaufnahme 1,2 A Drücken 1200 N 1200 N 1200 N 1500 N Geschwindigkeit 0,2 m/s 0,2 m/s... -
Seite 7: Installationsbeispiel
4. Installationsbeispiel Bez. Code Beschreibung Ditec CROSS18 Getriebemotor 230V mit Dreh-Endschalter Ditec CROSS18E Getriebemotor 230V mit Hebel-Endschalter / eingebauter elektronischer Steuerung Ditec CROSS18VE Getriebemotor 230V mit Magnet-Endschalter / eingebauter elektronischer Steuerung Ditec CROSS19V Getriebemotor 400V mit Magnet-Endschalter Funkfernsteuerung GOL4 GOL4C Blinklicht LAMP Schlüsselwählschalter... -
Seite 8: Abmessungen
5. Abmessungen 6. Hauptkomponenten Bez. Code Beschreibung Motor Gehäuse Elektronische Steuerung Manuelle Entriegelung Ritzel Zahnstangenanschlag Gruppe Drehendschalter Gruppe Hebelendschalter Gruppe Magnetendschalter... -
Seite 9: Installation
7. Installation Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und Sicherheits- vorrichtungen von DITEC erzielt. Alle Maße sind in mm ausgedrückt, wenn nicht anders angegeben. 7.1 Einleitende Kontrollen Die Stabilität des Flügels (Entgleisen und seitliches Herausfallen) und den Zustand der Laufrollen prüfen und sicherstellen, dass die oberen Führungen keine Reibungen erzeugen. -
Seite 10: Die Grundplatte Vorbereiten
7.2 Die Grundplatte vorbereiten - Die Ankerkrampen auf die Grundplatte einsetzen und mit den beigefügten Muttern befesti- gen. - Eine Zementfläche vorbereiten und die Verankerungskrampen und die Grundplatte darin einze- mentieren. Die Platte muss nivelliert und sauber sein. Dabei die auf der Abbildung angegebenen Abmessungen einhalten. -
Seite 11: Installation Des Getriebemotors
7.3 Installation des Getriebemotors - Den Getriebemotor entriegeln (siehe GEBRAUCHSANWEISUNG) und den Schlüssel abziehen. Die beiden Frontschrauben abschrauben und das Gehäuse [9] abnehmen. - Den Getriebemotor auf der Grundplatte positionieren. - Einstellungen des Getriebemotors. Horizontal indem man den Getriebemotor horizontal auf Haltebügel verschiebt (max 10 mm). Vertikal mit den vier Einstellschrauben [A]. -
Seite 12: Installation Und Einstellung Der Hebelendschalter
7.5 Installation und Einstellung der Hebelendschalter OPENING - Den Flügel manuell vollkommen öffnen und die Endschalterreiter für Endschalter [A] so auf der Zahnstange befestigen, dass der Hebelendschalter um zirka 2/3 die Länge des Bügels übersch- reitet. Den Vorgang mit vollkommen geschlossenem Flügel wiederholen. - Nachdem einige Bewegungen ausgeführt wurden, die Position des Endschalterreiters [A] so regulieren, dass das Tor zirka 20 mm vor den Öffnungs- und Schließanschlägen anhält. -
Seite 13: Installation Und Einstellung Der Drehendschalter
7.7 Installation und Einstellung der Drehendschalter OPENING - Mit geöffnetem Tor die Schraube [A] so drehen, dass der Nocken [MA] den Mikroschalter für das Öffnen auslöst. Mit geschlossenem Tor die Schraube [C] so drehen, dass der Nocken [MC] den Mikroschalter für das Schließen auslöst. Anm.: bei Toren mit Öffnung nach links (gesehen von der Seite des Getriebemotors) sind die Mikroendschalter umgekehrt [A] für Schließung und [C] für Öffnung. -
Seite 14: Installation Des Bausatzes Kettenantrieb
7.8 Installation des Bausatzes Kettenantrieb ANMERKUNG: Das Kettenantriebskit vor der Befestigung des Getriebemotors an der Grundplatten installieren. - Den Getriebemotor entriegeln (siehe GEBRAUCHSANLEITUNG). - Das Ritzel entfernen. - Die Ritzelträgerplatte [A] am Getriebemotor befestigen. - Die Ritzel [B] wie aus der Abbildung ersichtlich einsetzen. - Die Kette von Hand durch die Ritzel führen. -
Seite 15: Elektrische Anschlüsse
8. Elektrische anschlüsse ANMERKUNG: Die elektrischen Anschlüsse und die Inbetriebnahme der Getriebemotoren werden in den Installationshandbüchern der elektronischen Steuerungen erläutert. CROSS18 CROSS18E CROSS18VE CROSS19V Elektronische E1A - LOGICM LOGIC M Steuerung Vor dem Netzanschluss ist sicherzustellen, dass die Daten auf dem Typenschild mit denen des Stromversorgungsnetzes übereinstimmen. -
Seite 16: Regelmäßiger Wartungsplan
9. Regelmäßiger Wartungsplan Führen Sie die nachstehenden Arbeitsschritte und Überprüfungen alle 6 Monate durch, je nachdem wie oft der Antrieb verwendet wird. Die Stromversorgung 230 V und Akkus (falls vorhanden) unterbrechen und den Getriebemotor entriegeln: - Durch Sichtprüfung sicherstellen, dass das Tor, die Befestigungsbügel und die vorhandene Struktur die notwendige mechanische Festigkeit aufweisen und sich in einwandfreiem Zustand befinden. -
Seite 17: Bedienungsanleitung
Die Montage-, Wartungs- und Reparatureingriffe sind schriftlich zu protokollieren und zur Verfügung des Betreibers zu halten. Für eine korrekte Entsorgung der elektrischen und elektronischen Geräte, der Batterien und Akkus, muss der Benutzer das Produkt bei den entsprechenden lokalen, öffentlichen Müllsammelstellen entsorgen. Ditec CROSS18-19 Schiebetore... -
Seite 18: Anweisungen Zur Manuellen Entriegelung
Anweisungen zur manuellen Entriegelung Im Fall von Störungen oder Spannungsausfall den Schlüssel einsetzen und ihn gegen den Uhrzeigersinn drehen, den Entriegelungshebel vollkommen öffnen. Das Tor manuell öffnen. Um das Tor wieder zu verriegeln, den Entriege- lungshebel schließen, den Schlüssel im Uhrzeiger- sinn drehen, und den Schlüssel abziehen. - Seite 19 Alle Rechte an diesem Material sind ausschließliches Eigentum von Entrematic Group AB. Obwohl der Inhalt die- ser Publikation mit größter Sorgfalt erstellt wurde, kann Entrematic Group AB keinerlei Haftung für Schäden übernehmen, die durch mögliche Fehler oder Auslassungen in dieser Publikation verursacht wurden. Wir be- halten uns das Recht vor, bei Bedarf Änderungen ohne jegliche Vorankündigung vorzunehmen.
