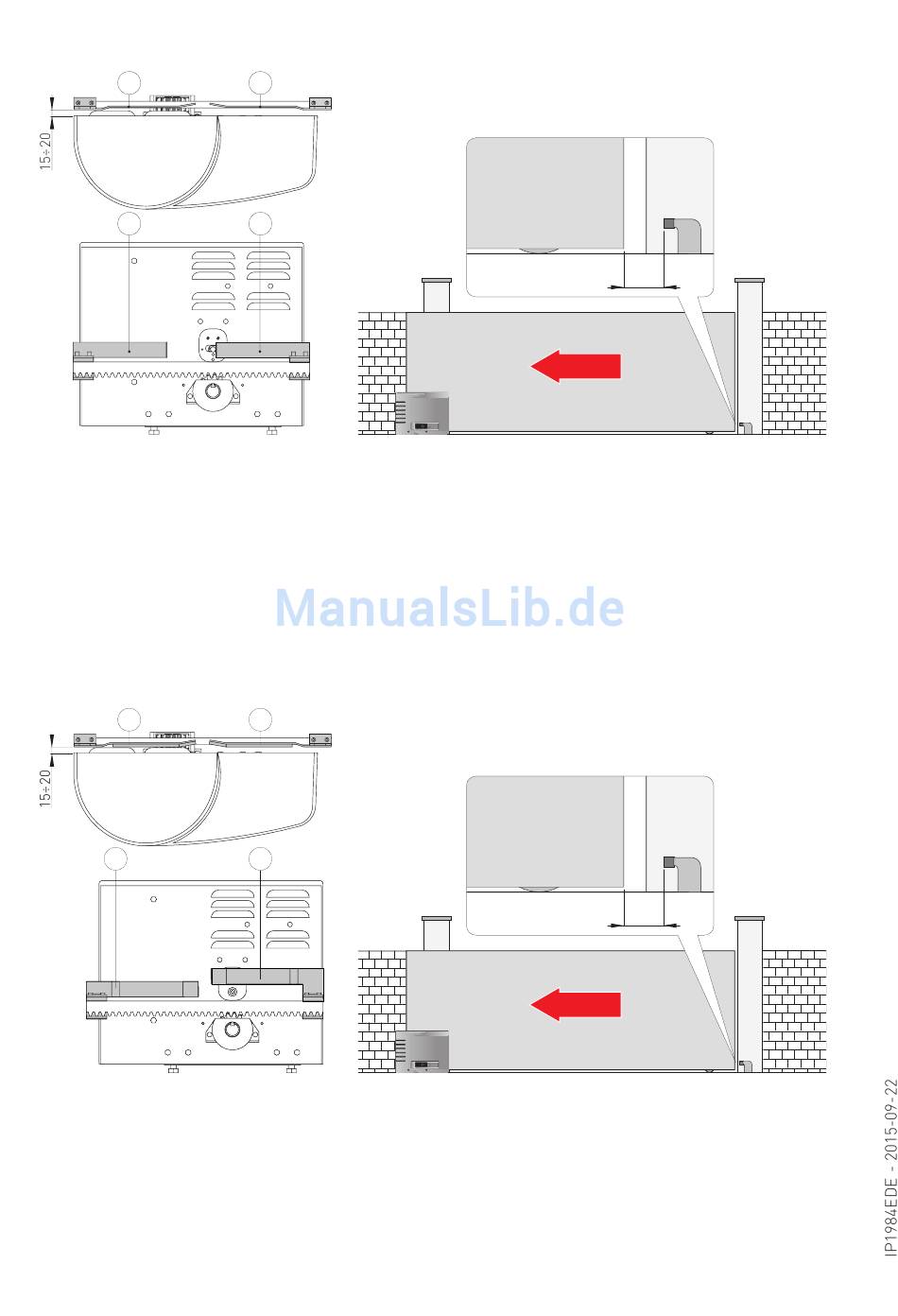

7.5 Installation und Einstellung der Hebelendschalter

A
A
- Den Flügel manuell vollkommen öffnen und die Endschalterreiter für Endschalter [A] so auf der
Zahnstange befestigen, dass der Hebelendschalter um zirka 2/3 die Länge des Bügels übersch-
reitet. Den Vorgang mit vollkommen geschlossenem Flügel wiederholen.
- Nachdem einige Bewegungen ausgeführt wurden, die Position des Endschalterreiters [A] so
regulieren, dass das Tor zirka 20 mm vor den Öffnungs- und Schließanschlägen anhält.

7.6 Installation und Einstellung der Magnetendschalter

B
B
- Den Flügel manuell vollkommen öffnen und die Endschalterreiter für Endschalter [B] so auf der
Zahnstange befestigen, dass der Hebelendschalter um zirka 2/3 die Länge des Bügels übersch-
reitet. Den Vorgang mit vollkommen geschlossenem Flügel wiederholen.
- Nachdem einige Bewegungen ausgeführt wurden, die Position des Endschalterreiters [B] so
regulieren, dass das Tor zirka 20 mm vor den Öffnungs- und Schließanschlägen anhält.
A
A
B
B
74
~20
OPENING
~20
OPENING
