7.7 Installation und Einstellung der Drehendschalter
C
MC
MA

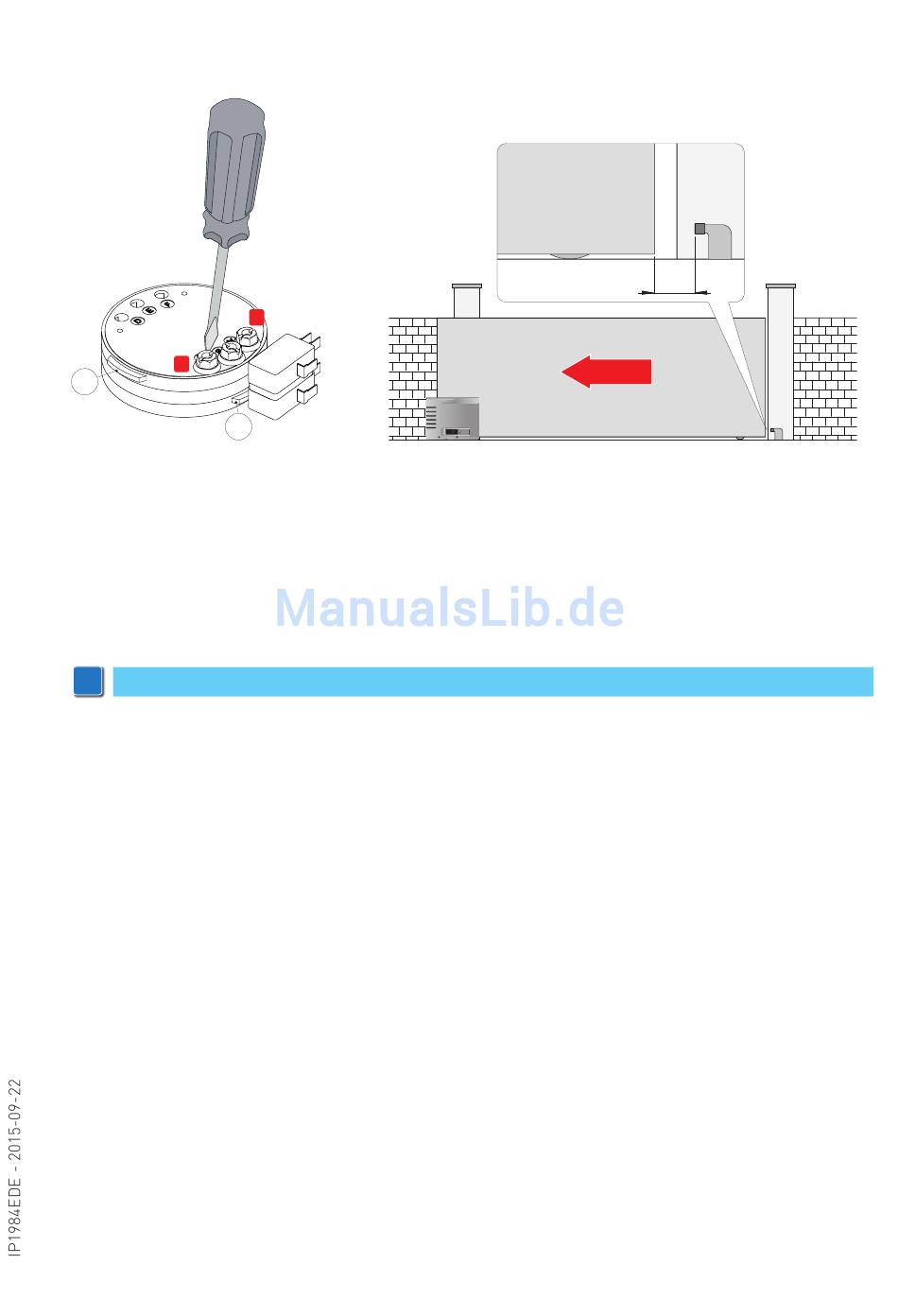

- Mit geöffnetem Tor die Schraube [A] so drehen, dass der Nocken [MA] den Mikroschalter für das
Öffnen auslöst. Mit geschlossenem Tor die Schraube [C] so drehen, dass der Nocken [MC] den
Mikroschalter für das Schließen auslöst.
Anm.: bei Toren mit Öffnung nach links (gesehen von der Seite des Getriebemotors) sind die
Mikroendschalter umgekehrt [A] für Schließung und [C] für Öffnung.
- [A] und [C] so regulieren, dass die Auslösung der Endschalter das Tor zirka 20 mm vor den
Endanschlägen anhält.
i
Anm.: sicherstellen, dass dies auch nach Ausführung einiger Bewegungen eintritt.
A
OPENING
75
~20
