7.2 Die Grundplatte vorbereiten

- Die Ankerkrampen auf die Grundplatte einsetzen und mit den beigefügten Muttern befesti-
gen.

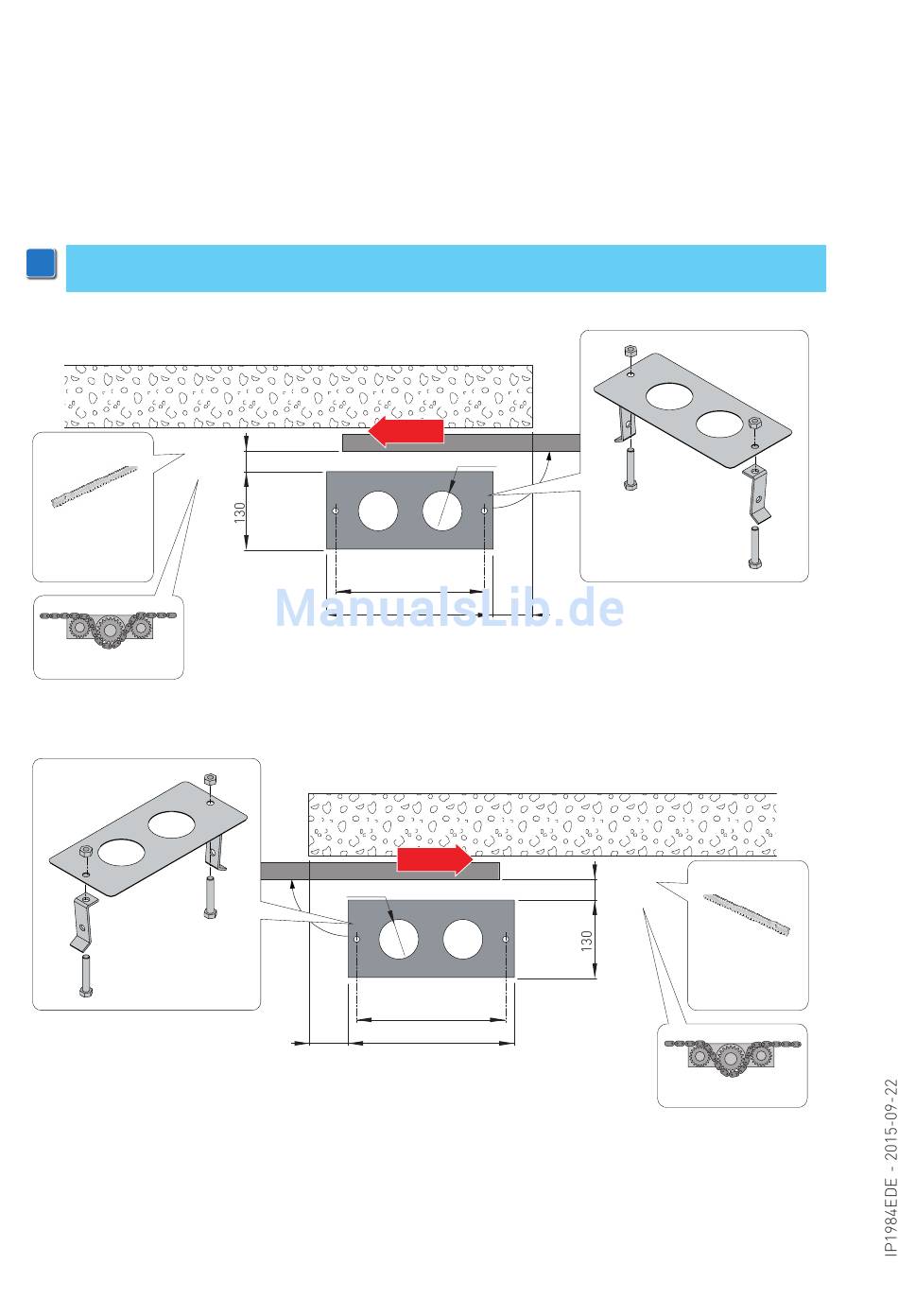

- Eine Zementfläche vorbereiten und die Verankerungskrampen und die Grundplatte darin einze-
mentieren. Die Platte muss nivelliert und sauber sein. Dabei die auf der Abbildung angegebenen
Abmessungen einhalten.
i
ANMERKUNG: Ist die Zementfläche bereits vorhanden, kann die Grundplatte mithilfe von M8 Dübeln, die
nicht im Lieferumfang enthalten sind, befestigt werden.
X+20 [*]
[*] CROSSCRI
X=40
[**]
70[**]
90°
Ø50x2
min
60
OPENING
Ø50x2
240
270 min
150
OPENING
240
270
72
90°
X+20 [*]
70[**]
[*] CROSSCRI
[**]
X=40
