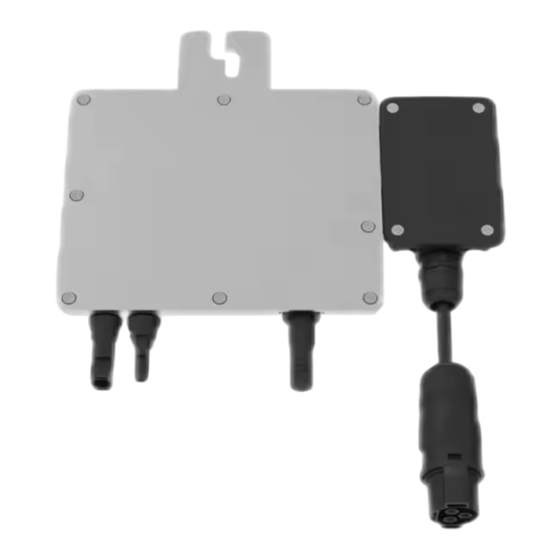

- Seite 1 Installations- / Benutzerhandbuch Photovoltaik Netzgekoppelte Mikro- wechselrichter (mit eingebautem WIFI-G4) Ver:1.1...
- Seite 2 Inhaltsverzeichnis Wichtige Sicherheitsanweisungen Sicherheitshinweise Erklärung zur Funkentstörung Bedeutung von Symbolen Einführung des Mikrowechselrichtersystems Mikrowechselrichter maximieren PV-Energieproduktion Zuverlässiger als Zentral- oder String-Wechselrichter Einfach zu installieren Einführung des Mikrowechselrichters Installation des Mikrowechselrichtersystems Benötigte Teile und Werkzeuge von Ihnen Teileliste Installationsverfahren Operationsanweisung des Mikrowechselrichtersystems Fehlersuche Statusanzeigen und Fehlermeldungen Fehlersuche bei einem nicht funktionierenden Mikrowechselrichter...
- Seite 3 Wichtige Sicherheitsanweisungen Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und Wartung des netzgekoppelten Photovoltaik-Wechselrichters (Mikrowechselrichter) zu beachten sind. Um die Gefahr eines Stromschlags zu vermeiden und die sichere Installation und den sicheren Betrieb des Mikrowechselrichters zu gewährleisten, werden in diesem Dokument die folgenden Symbole verwendet, die auf gefährliche Bedingungen und wichtige Sicherheitsanweisungen hinweisen.
- Seite 4 √ Schließen Sie unter keinen Umständen den DC-Eingang an, wenn der AC-Stecker abgezogen ist. √ Installieren Sie auf der AC-Seite des Wechselrichters Trennvorrichtungen. Erklärung zur Funkentstörung Das Gerät kann Hochfrequenzenergie ausstrahlen, was zu Störungen des Funkverkehrs führen kann, wenn bei der Installation und Verwendung des Geräts die Anweisungen nicht befolgt werden. Es kann jedoch nicht garantiert werden,dass bei einer bestimmten Installation keine Störungen auftreten.
- Seite 5 Bedeutung von Symbolen Kann OEM sein Handelsmarke Vorsicht, Gefahr eines Stromschlags. Vorsicht, Verbrennungsgefahr - nicht berühren. Vorsicht, heiße Oberfläche. Symbol für die Kennzeichnung von Elektro- und Elektronikgeräten gemäß der Richtlinie 2002/96/EC. Es weist darauf hin, dass das Gerät, das Zubehör und die Verpackung nicht als unsortierter Hausmüll entsorgt werden dürfen und am Ende der Nutzung getrennt gesammelt werden müssen.
- Seite 6 30 / 35 / 40 / 45 / 50 G4 Zähler Junktion Box Module Module Module Mikrowechselrichter Mikrowechselrichter Mikrowechselrichter WIFI-Verstärker Neutralleiter Erdung Verteilerkasten Router Überwachungssystem SUN-M30G4 SUN-M35G4 SUN-M40G4 SUN-M45G4 SUN-M50G4 Wechselrichter Modell -EU-Q0 -EU-Q0 -EU-Q0 -EU-Q0 -EU-Q0 PV Eingangsspannung 42 , 5V (20V-60V) PV Array MPPT Spannungsbereich 25V-55V Anzahl der MPP Tracker...
- Seite 7 Mikrowechselrichter in Form eines einphasigen Netzes verwendet werden, um ein dreiphasiges Netz zu erreichen. Weitere Informationen finden Sie auf der Seite mit den technischen Daten (Seiten 16-17) in diesem Handbuch. Modell-Nr. AC-Netz Max. Anzahl pro Zweig SUN-M30G4-EU-Q0 50/60Hz, 230V 17 für 25A Unterbrecher SUN-M35G4-EU-Q0 50/60Hz, 230V 14 für 25A Unterbrecher SUN-M40G4-EU-Q0 50/60Hz, 230V 13 für 25A Unterbrecher...
- Seite 8 Installation des Mikrowechselrichtersystems Ein PV-System mit Microinvertern ist einfach zu installieren. Jeder Mikrowechselrichter lässt sich einfach auf dem PV-Gestell direkt unter dem/den PV-Modul(en) montieren. Die Niederspannungs-Gleichstromkabel werden vom PV-Modul direkt an den Mikrowechselrichter angeschlossen, wodurch das Risiko einer hohen Gleichspannung vermieden wird. Die Installation MUSS gemäß den örtlichen Vorschriften und technischen Regeln erfolgen.
- Seite 9 Teileliste Bitte überprüfen Sie anhand der folgenden Tabelle, ob alle Teile im Paket enthalten sind： User manual AC Erweiterungskabel Mikrowechselrichter x1 Benutzerhandbuch x1 (optional) x N-1 Erweiterungskabel mit europäischem Bus AC Konnektor T- Konnektor Standardstecker (optional) x � (optional) x1 (optional) x N-1 Klemme x1 * Bitte entweder Bus AC Konnektor oder Erweiterungskabel mit europäischem Standardstecker auswählen.
- Seite 10 Installationsverfahren Schritt 1 - Installation des AC-Abzweigkastens a. Installieren Sie eine geeignete Anschlussdose an einer geeigneten Stelle des PV-Regalsystems (in der Regel am Ende eines Modulzweigs). b. Schließen Sie das offene Drahtende des AC-Kabels mit einer geeigneten Verschraubung oder Zugentlastung an die Anschlussdose an. c.
- Seite 11 Schritt 2 - Befestigen des Mikrowechselrichters auf dem Gestell oder dem PV- Modulrahmen a. Markieren Sie die Position von Micro-Wechselrichter an dem Rahmen, mit Berücksichtigung von PV-Modul, Junktion Box und anderen Behinderungen. b. Montieren Sie an jeder dieser Stellen einen Mikrowechselrichter mit den vom Hersteller des Modulträgers empfohlenen Teilen.
- Seite 12 Seite 18-19 beschrieben ist. (Wenn es sich um nur einen Kreis handelt, bitte nutzen Sie das Erweiterungskabel mit europäischem Standardstecker zur Anschließung mit Micro-Wechselrichter). Steckverbinder Modell Drahtstärke Kabel(mm) Drehmoment (max) Max. Kabellänge SUN-M30G4-EU-Q0 12AWG SUN-M35G4-EU-Q0 12AWG Außenkabel SUN-M40G4-EU-Q0 12AWG (L+N+PE)20m...
- Seite 13 Schritte 4 – Verbinden Sie das Ausgangskabel von Abzweigende mit Junktion Box. Junktion Box Schritt 5 - Anschließen des Microinverters an die PV-Module Allgemeine Richtlinien: a. PV-Module sollten an den DC-Eingang des Mikrowechselrichters angeschlossen werden. b. Um die einschlägigen regulatorischen Anforderungen zu erfüllen, muss die Kabellänge < 3 Meter betragen.
- Seite 14 3. Die Geräte sollten eine Minute nach dem Einschalten des AC-Leistungsschalters rot blinken. Dann blinkt die blaue LED. Dies bedeutet, dass die Geräte normal Strom erzeugen. Je schneller die blaue LED blinkt, desto mehr Strom wird erzeugt. Konfigurieren Sie das interne WiFi-Modul gemäß der Bedienungsanleitung. 5.
- Seite 15 GFDI-Fehler Eine viermalige rote LED zeigt an, dass der Mikrowechselrichter einen GFDI-Fehler (Ground Fault Detector Interrupter) in der PV-Anlage erkannt hat. Solange der GFDI-Fehler nicht behoben wurde, blinkt die LED weiterhin viermal. Andere Fehler Alle anderen Fehler können über die Website und die APP gemeldet werden. ACHTUNG : Trennen Sie die DC-Leitungsanschlüsse niemals unter Last.
- Seite 16 Um einen nicht funktionierenden Mikrowechselrichter zu behandeln, führen Sie folgende Schritte der Reihe nach aus: 1. Vergewissern Sie sich, dass die Netzspannung und -frequenz innerhalb der im Abschnitt "Technische Daten" dieses Handbuchs angegebenen Bereiche liegen. Prüfen Sie den Anschluss an das Stromnetz. Trennen Sie zuerst den Wechselstrom, dann den Gleichstrom und stellen Sie sicher, dass die Spannung des Stromnetzes am AC-Anschluss gemessen werden kann.
- Seite 17 Auswechseln Gehen Sie wie folgt vor, um einen ausgefallenen Mikrowechselrichter zu ersetzen A. Trennen Sie den Mikrowechselrichter vom PV-Modul, und zwar in der unten angegebenen Reihenfolge: 1. Trennen Sie den Wechselstrom (AC) durch Ausschalten des Leitungsschutzschalters. 2. Ziehen Sie den AC-Stecker des Mikrowechselrichters ab. 3.
- Seite 18 Datenblatt für M30G4/35G4/40G4 Mikrowechselrichter SUN-M35G4 SUN-M40G4 SUN-M30G4 Modell -EU-Q0 -EU-Q0 -EU-Q0 PV String Eingangsdaten 210-420(1 Stk.) 210-490(1 Stk.) 210-560(1 Stk.) Max. PV-Eingangsleistung (W) Max. PV-Eingangsspannung (V) Startspannung (V) 20-60 PV-Eingangsspannungsbereich (V) 25-55 MPPT-Spannungsbereich 30-55 33-55 33-55 MPPT Vollleistung-Spannungsbereich(V) 42,5 Nenn-PV-Eingangsspannung (V) 19,5 Max.
- Seite 19 SUN-M30G4 SUN-M35G4 SUN-M40G4 Modell -EU-Q0 -EU-Q0 -EU-Q0 Schnittstelle Kommunikationsschnittstelle WiFi Allgemeine Daten Betriebstemperaturbereich (°C) -40 bis +65℃, >45℃ Leistungsminderung 0-100% Zulässige Umgebungsfeuchte 2000m Zulässige Höhenlage (m) ≤25 dB Lärm (dB) IP 67 Schutzart Isoliert Wechselrichter-Topologie OVC II(DC), OVC III(AC) Überspannungskategorie 173×158,5×31,5 (Ohne Steckverbinder und Halterungen) Abmessungen des Gehäuses (BxHxT mm) 1,85...
- Seite 20 Datenblatt für M45G4/50G4 Mikrowechselrichter SUN-M50G4 SUN-M45G4 Modell -EU-Q0 -EU-Q0 PV String Eingangsdaten 210-630(1 Stk.) 210-700(1 Stk.) Max. PV-Eingangsleistung (W) Max. PV-Eingangsspannung (V) Startspannung (V) 20-60 PV-Eingangsspannungsbereich (V) 25-55 MPPT-Spannungsbereich 40-55 MPPT Vollleistung-Spannungsbereich(V) 42,5 Nenn-PV-Eingangsspannung (V) 19,5 Max. Eingangs-Kurzschlussstrom (A) Max. Betriebs-PV-Eingangsstrom (A) Anzahl der MPP-Trackers/ Anzahl der Strings pro MPP-Tracker Der max.
- Seite 21 SUN-M45G4 SUN-M50G4 Modell -EU-Q0 -EU-Q0 Schnittstelle Kommunikationsschnittstelle WiFi Allgemeine Daten Betriebstemperaturbereich (°C) -40 bis +65℃, >45℃ Leistungsminderung 0-100% Zulässige Umgebungsfeuchte 2000m Zulässige Höhenlage (m) ≤25 dB Lärm (dB) IP 67 Schutzart Isoliert Wechselrichter-Topologie OVC II(DC), OVC III(AC) Überspannungskategorie 173×158,5×31,5 (Ohne Steckverbinder und Halterungen) Abmessungen des Gehäuses (BxHxT mm) 1,85 Gewicht...
- Seite 22 Anschlussdiagramm Muster-Schaltplan Dreiphasig - �� -...
- Seite 23 Muster-Schaltplan Einphasig - �� -...
- Seite 24 Plattform zur Überwachung Diese Serie von Mikrowechselrichtern verfügt über ein eingebautes WIFI-Modul, an das ein Router direkt anschließen kann. Für die WIFI-Konfiguration lesen Sie bitte das Handbuch " Integriertes WIFI-Modul Handbuch zur WIFI-Konfiguration". Web-Überwachungsadresse: https://pro.solarmanpv.com (für Solarman Händler-Konto); https://home.solarmanpv.com (für Solarman Endbenutzer-Konto) Für die Überwachung per Mobiltelefon scannen Sie den QR-Code, um die APP herunterzuladen.
- Seite 25 Micro Inverter SN: 2302202012 Built-in datalogger :3907047089 Das Standardpasswort kann geändert werden. Wenn Sie das geänderte Passwort vergessen haben, wenden Sie sich bitte an service@deye.com.cn, um Hilfe zu erhalten. 3. Öffnen Sie einen Browser und geben Sie 10.10.100.254 ein. Sowohl der Benutzername als auch das Passwort lauten admin.
- Seite 26 Status Wechselrichterinformationen Hilfe Zauberer Seriennummer des Wechselrichters Das Gerät kann als Schnelleinstel Firmware-Version(Hauptversion) drahtloser Zugangspunkt lung (AP-Modus) verwendet Firmware-Version(Slave) werden,um Benutzerm Fortgeschritte die Konfiguration des Wechselrichtermodell Geräts zu erleichtern, Nennleistung oder es kann auch als Upgrade drahtloses Aktuelle Leistung Informationsterminal Neustart （STA-Modus）...
- Seite 27 6. Geben Sie das Passwort ein und klicken Sie auf Weiter (Next). Hilfe Status Die meisten Systeme Please fill in the following information: unterstützen die Funktion Zauberer von DHCP, um die Schnelleinstel IP-Adresse automatisch lung Passwort (8-64 Bytes) zu beziehen. Bitte wählen Fortgeschritte (Hinweis: Groß-/Kleinschreibung Passwort anzeigen...
- Seite 28 Hilfe Status Nachdem Sie auf “OK” Einstellung abgeschlossen! geklickt haben， wird Zauberer das System sofort neu Schnelleinstel gestartet. lung Klicken Sie auf OK, die Einstellungen werden wirksam Fortgeschritte und das System wird sofort neu gestartet. Upgrade Wenn Sie diese Schnittstelle verlassen, ohne auf OK zu Neustart klicken, werden die Einstellungen unwirksam.
- Seite 29 Wie verbindet man in der APP 1.Registrierung Gehen Sie zu SOLARMAN Smart und registrieren Sie sich. Klicken Sie auf "Register" und erstellen Sie hier Ihr Konto. Registrieren SOLARMAN Smart E-Mail Rufnummer E-Mail Rufnummer Benutzername E-Mail E-Mail E-Mail E-Mail Passwort Uberprufungscode Senden Uberprufungscode passwort...
- Seite 30 3.Einen Logger (Aufzeichnungsgerät) hinzufügen Option 1: Geben Sie die Logger-SN manuell ein. Option 2: Klicken Sie das Symbol rechts und scannen Sie die Logger-SN ein. Sie finden die Logger-SN auf der Verpackung oder dem Logger-Gehäuse. Meine Anlagen Logger hinzufugen Eine Anlage erstallen Bitte geben Sie die Logger-SN ein und fugen Sie sie der Anlage hinzu.
- Seite 31 Wartung Deye Mikrowechselrichter erfordern keine spezielle planmäßige Wartung. Fehlerbehebung Sollten Sie bei der Verwendung von Deye Produkten auf ungelöste Probleme stoßen, wenden Sie sich bitte per E-Mail an unseren Kundendienst: service@deye.com.cn. Einzelheiten entnehmen Sie bitte der Produktgarantie. EU-Konformitätserklärung Im Geltungsbereich der EU-Richtlinie Funkanlagenrichtlinie 2014/53/EU (RED) ●...
- Seite 32 Models: SUN-M30G4-EU-Q0; SUN-M35G4-EU-Q0; SUN-M40G4-EU-Q0; SUN-M45G4-EU-Q0;SUN-M50G4-EU-Q0; Name and address of the manufacturer: Ningbo Deye Inverter Technology Co., Ltd. No. 26 South YongJiang Road, Daqi, Beilun, NingBo, China This declaration of conformity is issued under the sole responsibility of the manufacturer. Also this product is under manufacturer’s warranty.
- Seite 33 NINGBO DEYE INVERTER TECHNOLOGY CO., LTD. Add.: No.26 South YongJiang Road, Daqi, Beilun, NingBo, China. Tel.: +86 (0) 574 8622 8957 Fax.: +86 (0) 574 8622 8852 E-mail: service@deye.com.cn Web.: www.deyeinverter.com...
