DIE BEDIENUNG

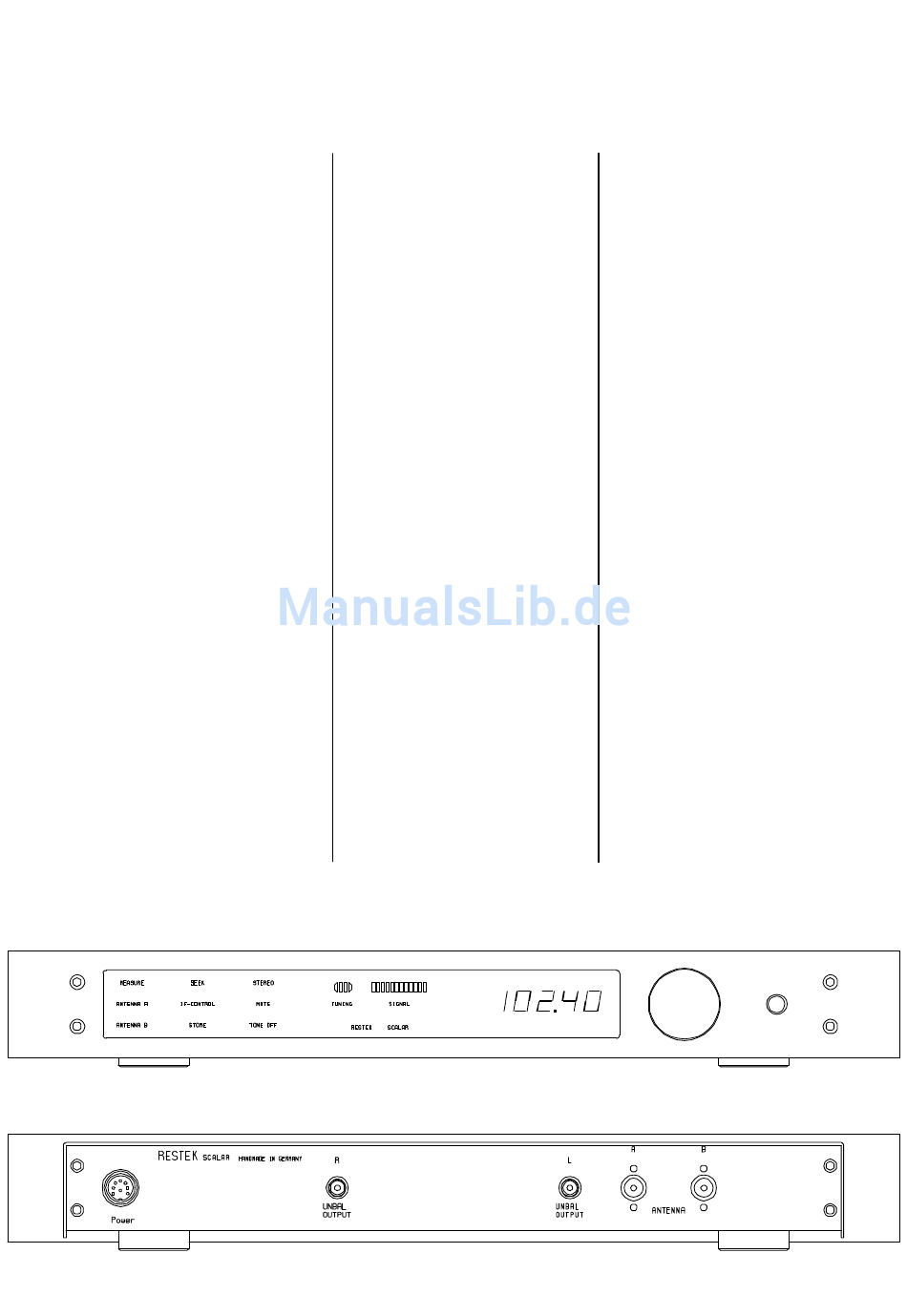

1 POWER ON/OFF
Durch kurzen Druck wird der
Restek Scalar ein bzw. ausge -
schaltet.
Nach dem Einschalten benö -
tigt das Gerät eine Warmlauf -
phase von einigen Sekunden.
Nachdem alle Arbeitspunkte
erreicht sind, werden die Aus -
gangsbuchsen automatisch
zugeschaltet und das Fre -
quenz- Display leuchtet voll -
ständig auf.
Das Gerät "behält" alle Infor -
mationen der Stationsspeicher
auch nach dem Ausschalten.
Beim Ausfall der Netzspan -
nung bleiben diese Informatio -
nen für nahezu unbegrenzte
Zeit im Speicher.
2 SELECTOR
Mit dem Selector läßt sich die
Empfangsfrequenz einstellen.
3 SIGNAL
Logarithmische Feldstärken-
Anzeige.
5
6
4 TUNING
Abstimmanzeige. Die mittleren
beiden Balken bedeuten ge -
naue Abstimmung auf Sender -
mitte.
Leuchtet außerdem zusätzlich
einer der beiden äußeren Bal -
ken, so liegt bereits eine gerin -
ge Verstimmung vor, die sich
jedoch klanglich nur unbedeu -
tend bemerkbar macht.
Leuchtet nur einer der äußeren
Balken, so liegt eine bedeuten -
de Verstimmung vor, die mit
dem Abstimmknopf oder der
IF-CONTROL-Funktion korri -
giert werden sollte.
Lassen sich die mittleren Bal -
ken trotzdem nicht zum Leuch -
ten bringen, so ist das Signal
stark gestört. In diesem Fall
empfiehlt sich nach Gehör auf
minimale Störanteile abzustim -
men.
5 Anzeigenfeld
In diesem Bereich werden um -
fangreiche Betriebszustände
angezeigt, deren genaue Be -
4
3
7
5
deutung im Abschnitt 'DIE
FERNBEDIENUNG' anhand
der entsprechenden Tasten er -
läutert wird.
6 POWER
Hier wird das externe Netzteil
des Restek Scalar angeschlos -
sen.
Beim Anschließen muß darauf
geachtet werden, daß der
Stecker des externen Netzteils
erst mit dem Netz verbunden
wird, wenn alle Verbindungen
am Tuner hergestellt sind.
7 UNBAL. OUTPUT
Dies sind die Standard-Aus -
gänge an einen Vorverstärker
in unsymmetrischer Beschal -
tung.
8 ANTENNA
An diese Buchsen werden das
oder die Antennenkabel ange -
schlossen.
2
7
8
1
