es

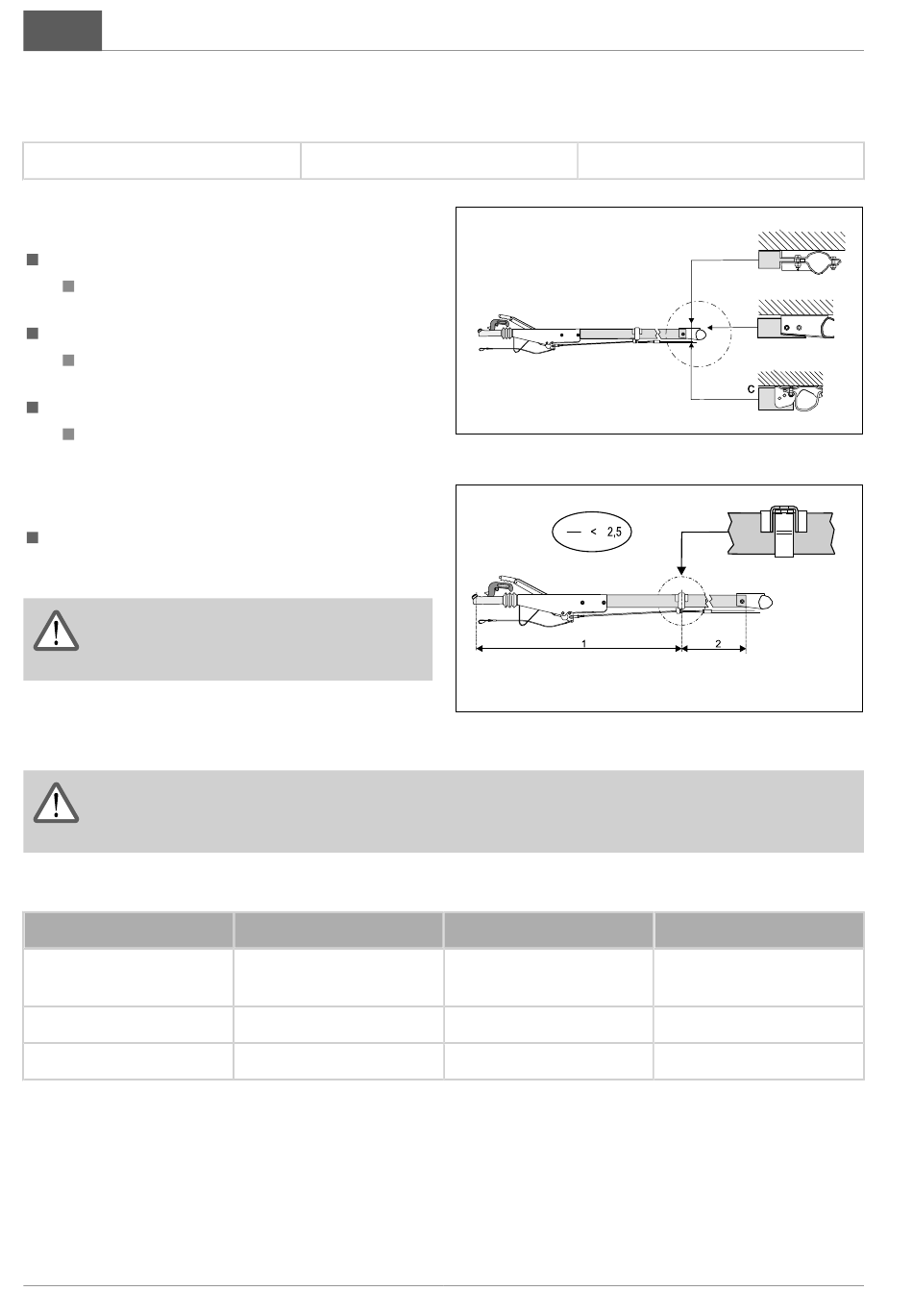

MONTAJE
Para lanza de tracción:
Tipo R4
Atornillar la lanza de tracción con el eje y la
unión por apriete
Perfil de conexión de la lanza (a)
Montar la unión por apriete con cuatro tor-
nillos hexagonales M12.
Perfil de conexión de la lanza (b)
Montar la lanza de tracción con dos tornil-
los hexagonales M12 ó M16.
Perfil de conexión de la lanza (c)
Montar la lanza de tracción con un tornillo
hexagonales M12 ó M16.
Atornillar la lanza de tracción con el caballete
de apoyo y el estribo de apriete
Montar el estribo de apriete con dos tornillos
M12 en el bastidor (borde delantero de la car-
rocería).
¡ATENCIÓN!
¡Respetar la relación de longitudes
(L1 : L 2 < 2,5)!
INSTRUCCIONES DE SEGURIDAD
¡ATENCIÓN!
¡Comprobar los pares de apriete después de recorrer 100 km y, si fuese preciso, reapretar los
tornillos para alcanzar los valores exigidos!
DATOS TÉCNICOS
Tipo
Lanza de tracción, tubo
cuadrado
Tornillos recomendados
Par de apriete
8
Tipo R16, modelo A, B
R4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Tipo R26, modelo A, B
L
L
L
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
a
b
L
R26
100 x 100 mm
M16 x 130 - 8.8
195 Nm
606523_e
