it

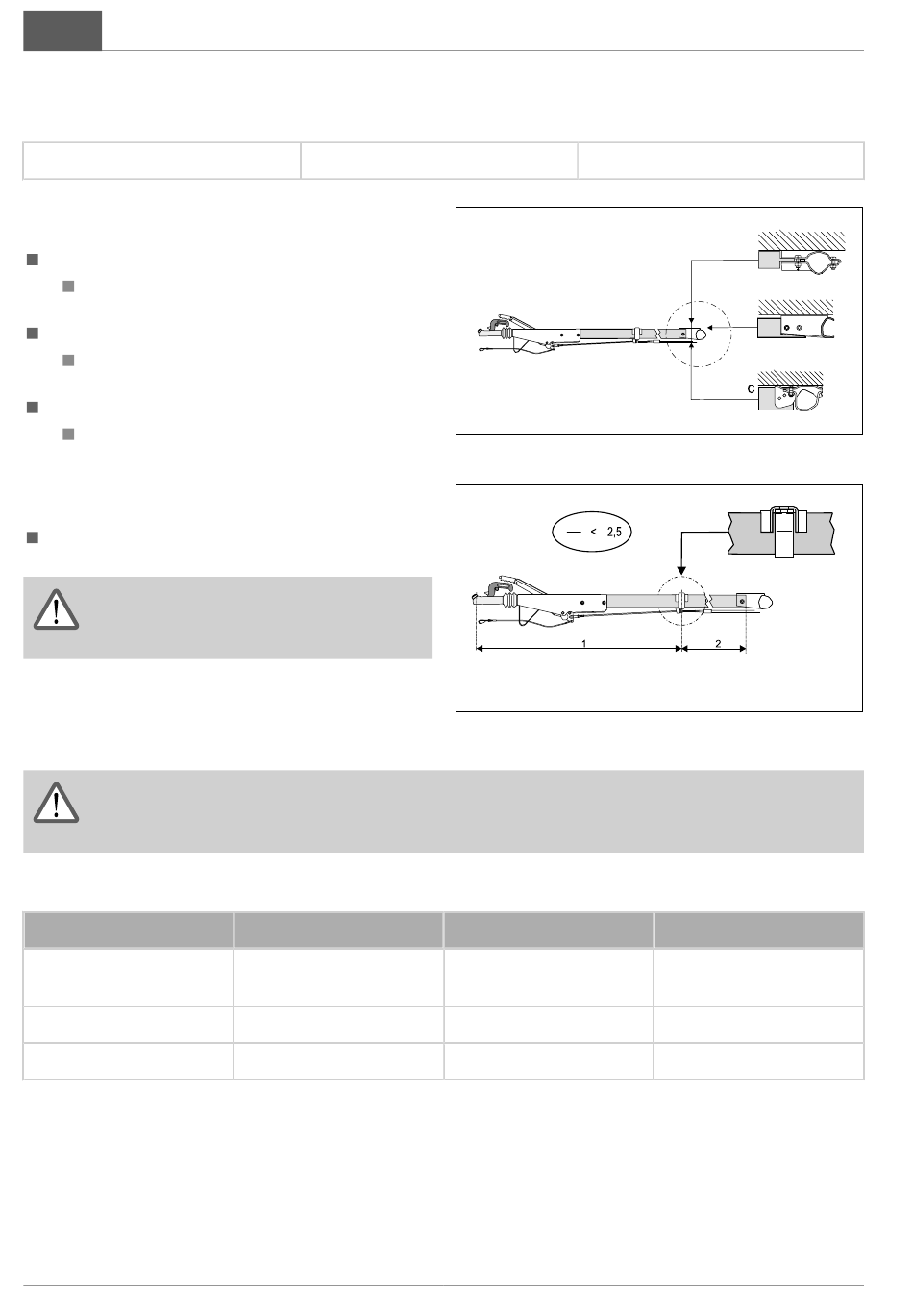

MONTAGGIO
Per asta di attacco:
Tipo R4
Avvitare l'asta di attacco all'asse e al
collegamento a morsetto
Profilo di collegamento asta (a)
Montare il collegamento a morsetto con
quattro viti a testa esagonale M12.
Profilo di collegamento asta (b)
Montare l'asta di collegamento con due
viti a testa esagonale M12 o M16.
Profilo di collegamento asta (c)
Montare l'asta di attacco con una vite a
testa esagonale M12 o M16.
Avvitare l'asta di attacco al cavalletto e alla
staffa a morsetta
Montare la staffa a morsetta sul telaio (spigolo
anteriore della carrozzeria) con due viti M12.
ATTENZIONE!
Mantenere
(L1 : L 2 < 2,5)!
INDICAZIONI DI SICUREZZA
ATTENZIONE!
Controllare le coppie di serraggio dopo aver percorso 100 km ed eventualmente serrare di nuovo
ai valori richiesti!
DATI TECNICI
Tipo
Asta di attacco, tubo a se-
zione quadrata
Viti raccomandate
Coppia di serraggio
10
Tipo R16, modello A, B
il
rapporto
proporzionale
R4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Tipo R26, modello A, B
L
L
L
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
a
b
L
R26
100 x 100 mm
M16 x 130 - 8.8
195 Nm
606523_e
