fr

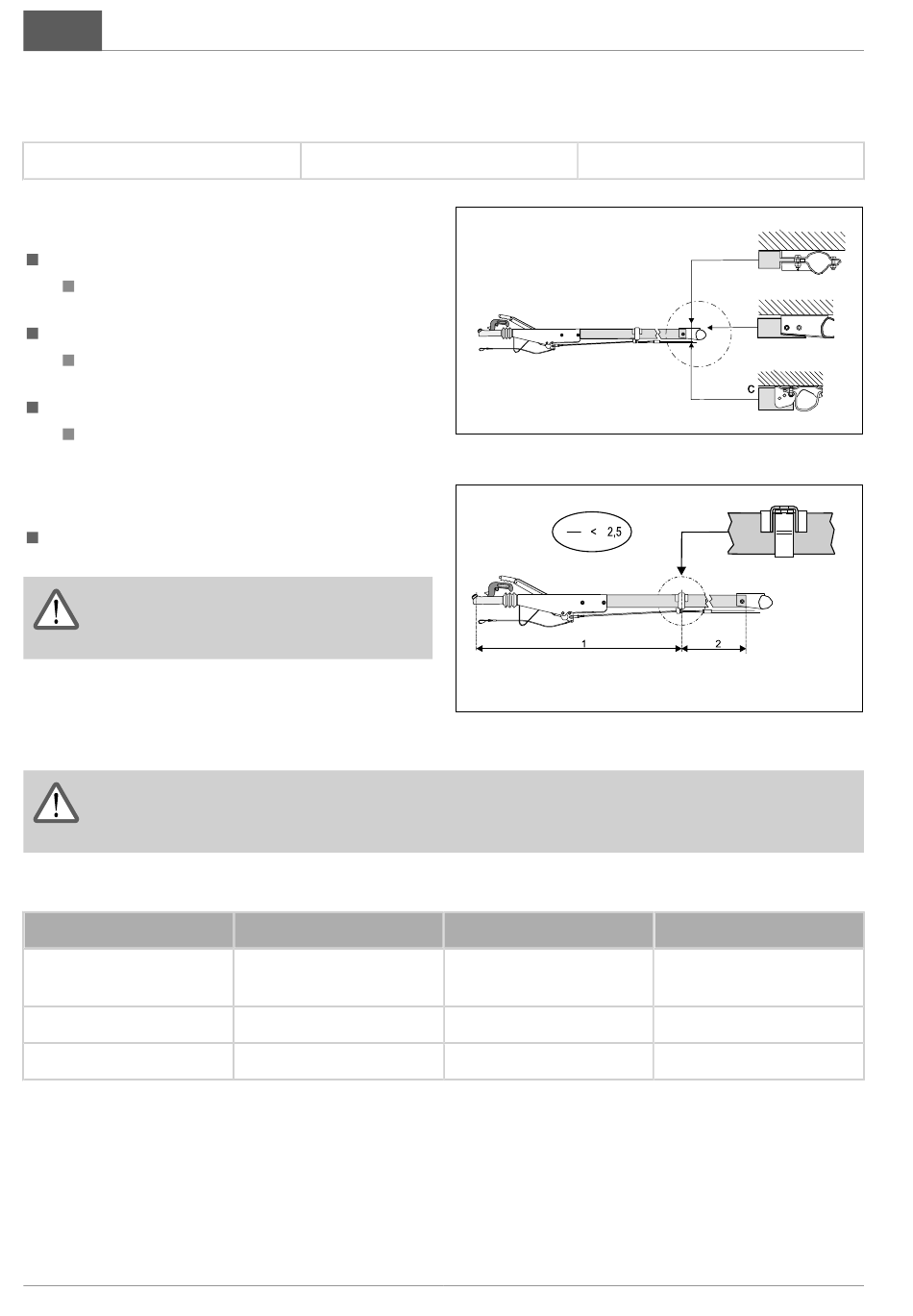

MONTAGE
Pour timon de traction:
Type R4
Vissage du timon de traction avec l'axe et le
raccord
Profil de raccord de timon (a)
Montez la bride de serrage avec les vis six
pans M12.
Profil de raccord de timon (b)
Montez le timon de traction avec deux vis
six pans M12 ou M16.
Profil de raccord de timon (c)
Montez le timon de traction avec une vis
six pans M12 ou M16.
Vissage du timon de traction avec la patte
support et la bride de serrage
Montez la bride de serrage avec deux vis M12
sur le cadre (arête avant de la structure).
ATTENTION!
Respectez la proportion en longueur
(L1 : L2 < 2,5)!
CONSIGNES DE SÉCURITÉ
ATTENTION!
Les couples de serrage sont à contrôler après une distance parcourue de 100 km et à resserrer
aux valeurs prescrites le cas échéant!
CARACTÉRISTIQUES TECHNIQUES
Type
Timon de traction, tube
carré
Vis recommandées
Couple de serrage
6
Type R16, modèle A, B
R4
60 x 60 mm
M12 x 90 - 8.8
75 Nm
Type R26, modèle A, B
L
L
L
R16
70 x 70 mm
M12 x 100 - 8.8
75 Nm
a
b
L
R26
100 x 100 mm
M16 x 130 - 8.8
195 Nm
606523_e
