3.3 Rückseite eines Gleichrichter-Moduls
PIN #
NAME
32
PE
30
Phase
28
Tx
26
Neutral
24
SHR
22
Rx
20
ADRESS2
18
COMM
16
ADRESS1
14
+Vout
12
-Vout
10
+Vout
8
-Vout
6
+Vout
4
-Vout
3.4 Gleichrichter Kalibrierung
Die Kalibrierung des PFC-Moduls ist einfach und beinhaltet einen einzigen Trimmer, der die Ausgangsspan-
nung reguliert.
Zur Kalibrierung des Gleichrichters:
Schliessen Sie den Gleichrichter an den AC-Eingang an. Greifen
Sie über die kleine Öffnung an der Oberseite der Abdeckung auf
den Trimmer zu (siehe Abb. 9). Stellen Sie die Ausgangsspannung
mit Hilfe eines Voltmessers auf 54 Vdc (48 Vdc-Modul) oder 27
Vdc (24 Vdc-Modul) ein. Hinweis: Es sind auch andere Spannun-
gen möglich. Bitte setzen Sie sich für Informationen in Bezug auf
spezielle Modelle mit den Fachleuten von Gamatronic in Verbin-
dung.
SICOTEC AG

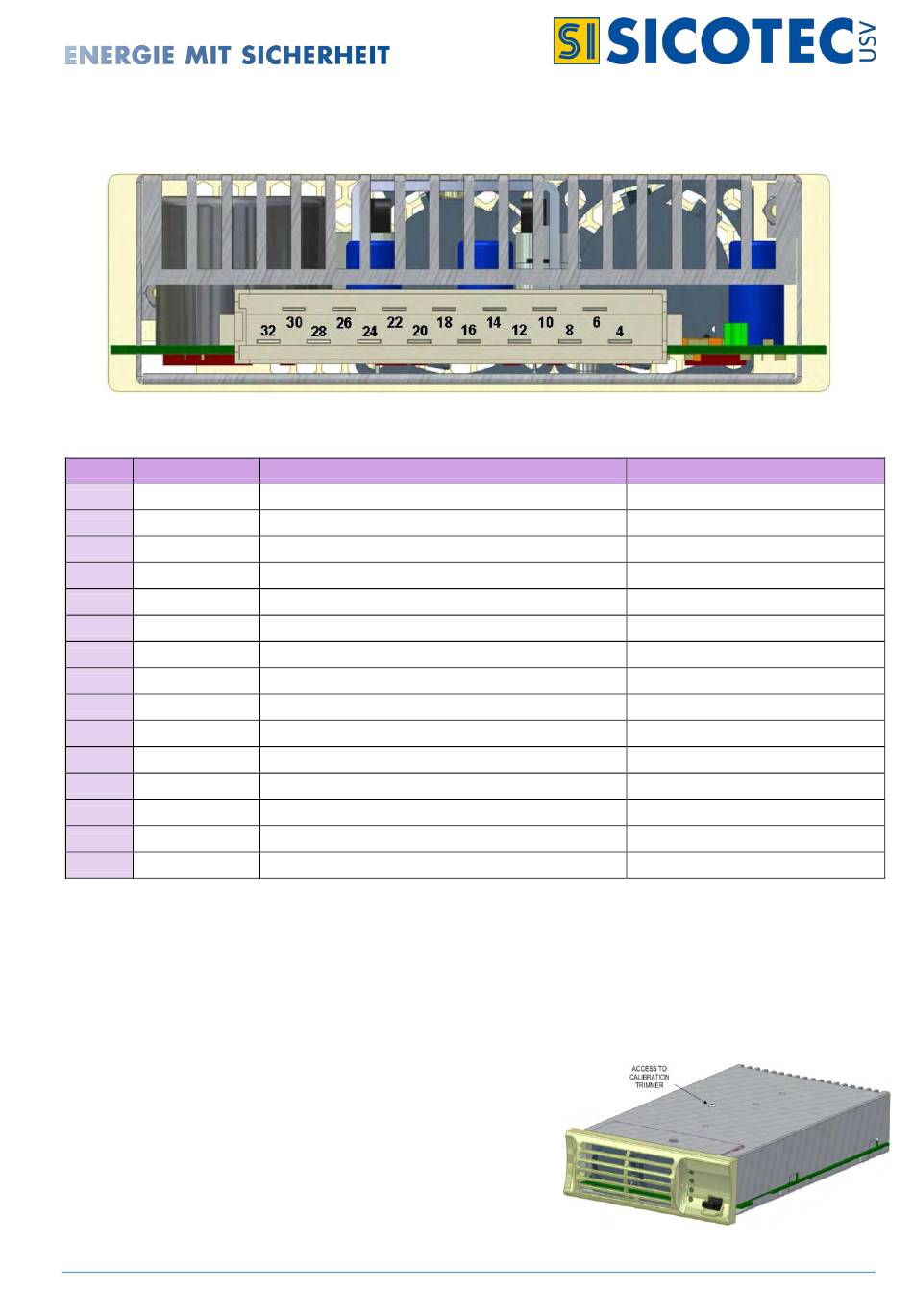

Abb. 8: Rückseite eines Gleichrichter-Moduls
BESCHREIBUNG
Schutzleiter (Erdung)
Ac Eingangsphase
Trans mit Kommunikation Ausgangssignal
Eingang AC neutral
Aktuelle Sharing Bus
Receive-Kommunikation Eingangssignal
Analoger Eingang für Modul-Adresse
Gemeinsame Schnittstelle der Kommunikation
Analoger Eingang für Modul-Adresse
Dc Ausgang positive
Dc Ausgang negativ
Dc Ausgang positive
Dc Ausgang negativ
Dc Ausgang positive
Dc Ausgang negativ
Tabelle 3: Pinbelegung am Gleichrichter-Modul
85-270 Vac (bezogen auf N)
0 – 3.3 V (bezogen auf –Vout)
0 – 5 V (bezogen auf –Vout)
0 – 5 V (bezogen auf –Vout)
48 or 24 Vdc (bezogen auf –Vout)
48 or 24 Vdc (bezogen auf –Vout)
48 or 24 Vdc (bezogen auf –Vout)
Abb. 9: Gleichrichter Eichpunkt
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
Fax 061 926 90 66 usv@sicotec.ch
SIGNAL LEVEL
0 V
0 – 2 mA
---
0 – 5 V (bezogen auf N)
0 V
0 V
0 V
0 V
