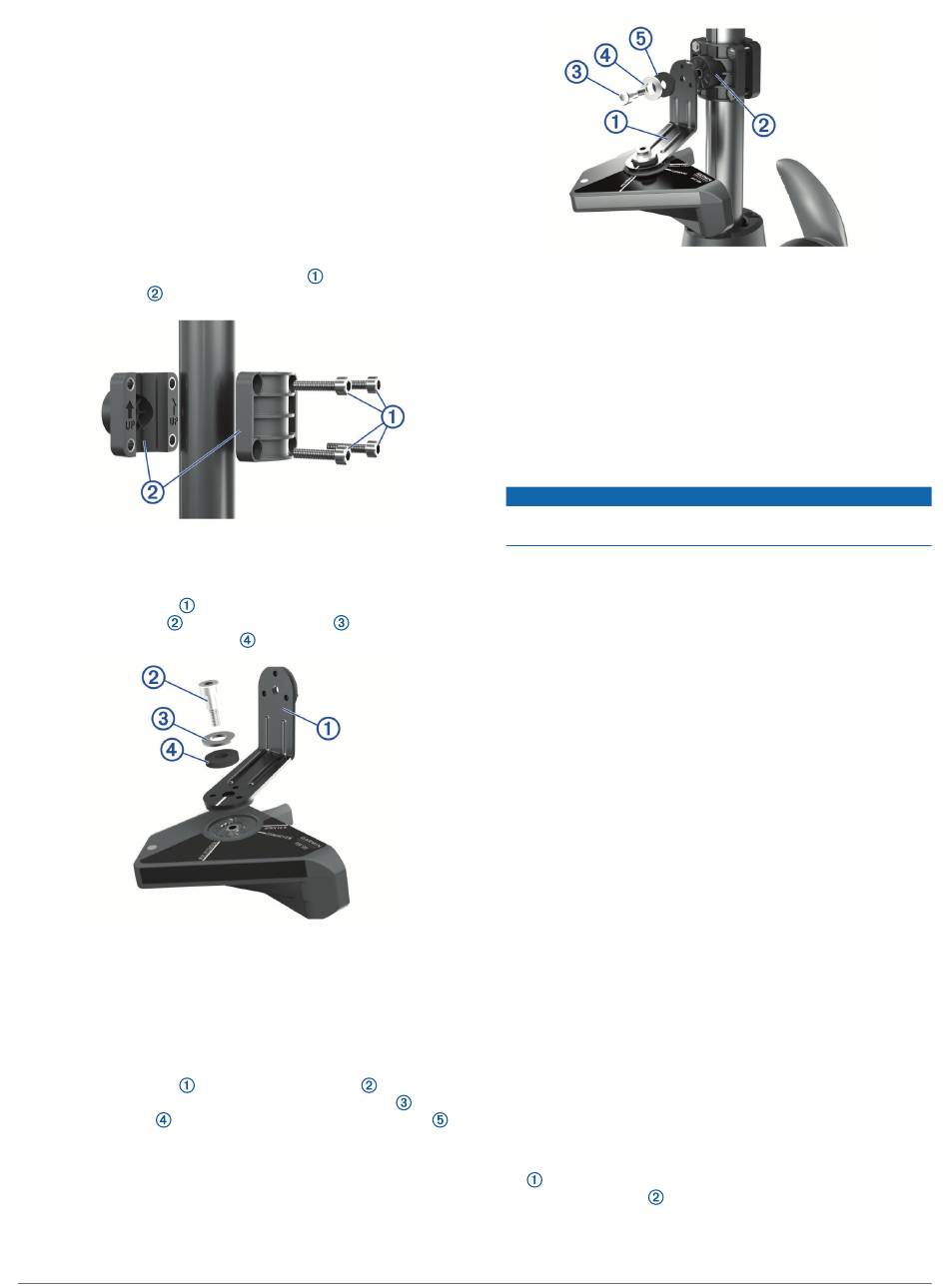

Garmin PANOPTIX LIVESCOPE Installationsanweisungen Seite 2

2
Positionieren Sie die Halterung so auf dem Schaft, dass die
Pfeile nach oben zeigen.
Die Halterung sollte so ausgerichtet sein, dass das mittlere
Schraubenloch auf die Vorderseite des Elektromotors zeigt.
3
Wählen Sie eine Option, um die Einkerbung "P" oder "S" an
der Halterung auf die Mitte des Elektromotors auszurichten:
• Wenn Sie den Elektromotor mit dem Propeller auf der
Backbordseite einholen, richten Sie die Mitte des
Elektromotorschafts auf die Einkerbung "P" aus.
• Wenn Sie den Elektromotor mit dem Propeller auf der
Steuerbordseite einholen, richten Sie die Mitte des
Elektromotorschafts auf die Einkerbung "S" aus.
4
Verwenden Sie den im Lieferumfang enthaltenen
Inbusschlüssel und die M6-Schrauben
Halterungsteile am Elektromotorschaft zu befestigen.
Anbringen des Verlängerungsarms am Geber
1
Verwenden Sie den im Lieferumfang enthaltenen
Inbusschlüssel, um den Geber an der langen Seite des
Verlängerungsarms
die Passschraube , die Unterlegscheibe
Unterlegscheibe aus Gummi
2
Ziehen Sie die Passschraube fest an, um den
Verlängerungsarm am Geber zu befestigen.
Für die Passschraube wird ein Drehmoment von 3,4 Nm
(2,5 lbf-ft) empfohlen.
Anbringen des Gebers an der Schafthalterung
1
Verwenden Sie den im Lieferumfang enthaltenen
Inbussschlüssel, um den kürzeren Teil des
Verlängerungsarms
befestigen. Verwenden Sie dazu die Passschraube
Unterlegscheibe und die Unterlegscheibe aus Gummi
2
, um die zwei
zu befestigen. Verwenden Sie dazu
und die
.
an der Schafthalterung
2
Ziehen Sie die Passschraube fest an, um den
Verlängerungsarm an der Schafthalterung zu befestigen.
Für die Passschraube wird ein Drehmoment von 3,4 Nm
(2,5 lbf-ft) empfohlen.
Der Winkel des Verlängerungsarms und des Gebers ist vom
gewünschten Betrachtungswinkel abhängig
Anzeigemodus, Seite
3
Befestigen Sie das Geberkabel am Schaft oder an einer
anderen sicheren Stelle.
Für einen optimalen Betrieb ist eine Kabelschlaufe im
Geberkabel erforderlich.
Verlegen Sie das Kabel bei Bedarf entlang der Rückseite des
Schafts, damit es nicht zu stark gebogen wird.
Weitere Informationen zum Befestigen des Kabels finden Sie
in den Installationsanweisungen des Gebers.
Überprüfen der Ausrichtung der Schafthalterung
Sie erzielen die besten Ergebnisse, wenn Sie nach der
Installation überprüfen, ob die Schafthalterung ordnungsgemäß
ausgerichtet ist.
1
Während der Elektromotor eingeholt ist, passen Sie den
Geber an, sodass er für die Sicht nach unten/vorne
ausgerichtet ist
2
Wenn Sie am Schaft entlang nach unten zum Elektromotor
blicken, vergewissern Sie sich, dass die Seite des Gebers
parallel auf die Seite des Motors ausgerichtet ist.
3
Falls eine Anpassung erforderlich ist, lösen Sie die
Schrauben an der Schafthalterung, drehen Sie die Halterung,
und ziehen Sie die Schrauben an.
Einrichten des Anzeigemodus
Nach der Installation sollten Sie die Position des Gebers an den
gewünschten Anzeigemodus anpassen
Seite 3).
1
Richten Sie die Ausrichtung des Gebers ein:
• Wählen Sie auf dem GPSMAP
Echolot > LiveScope > Menü > Echoloteinstellungen >
Installation > Ausrichtung > Automatisch.
• Wählen Sie auf dem ECHOMAP
Panoptix > LiveScope > Menü > Echoloteinstellungen
> Installation > Ausrichtung > Automatisch.
zu
2
Passen Sie die kurze Seite des Verlängerungsarms basirend
, die
auf dem Betrachtungswinkel an:
.
• Für die Ansichten nach unten und nach vorne schwenken
Sie den Verlängerungsarm zur Seite des Schafts, d. h.
senkrecht zum Rumpf, und richten die mittlere Markierung
an der Schafthalterung auf die einzelne
Rillenmarkierung
2).
HINWEIS
(Einrichten des Anzeigemodus, Seite
(Anzeigemodi,
® Kartenplotter die Option
™ Kartenplotter die Option
am Verlängerungsarm aus.
(Einrichten des
2).
