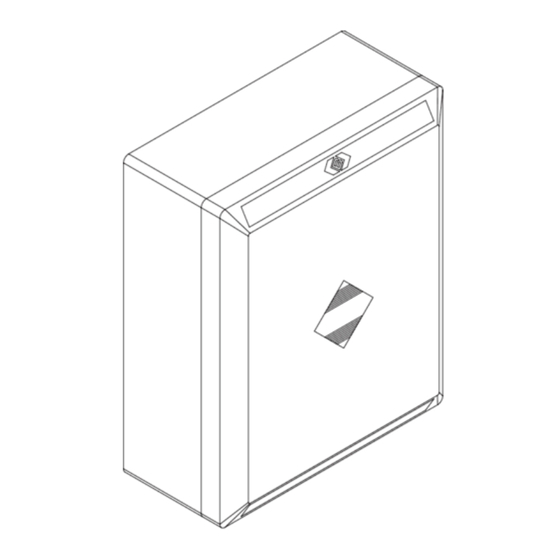

Beninca DA.BA Betriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
L8542338
Rev. 11/04/04
Libro istruzioni
Operating instructions
Betriebsanleitung
Livret d'instructions
Libro de instrucciones
Książeczka z instrukcjami
CENTRALINA A MICROPROCESSORE
CONTROL UNIT WITH MICROCONTROLLER
MIKROCONTROLLER-STEUERUNG
CENTRALE A MICROCONTRÔLEUR
CENTRALITA A MICROPROCESADOR
CENTRALKA Z MIKROPROCESOREM
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
DA.BA
SERRANDE ED AFFINI
Inhaltsverzeichnis
Verwandte Anleitungen für Beninca DA.BA
Inhaltszusammenfassung für Beninca DA.BA
- Seite 2 Hiermit erklaren wir, dass unser Produkt Nous déclarons par la présente que notre produit Por la presente declaramos que nuestro producto Niniejszym oświadczamy że nasz produkt DA.BA è conforme alle seguenti disposizioni pertinenti: complies with the following relevant provisions: folgenden einschlagigen Bestimmungen entspricht:...
- Seite 17 Steuerung ”DA.BA” ���������������� � � � � �� �� ������ ����� 230Vac Primärwicklung Sekundärwicklung Transformator Transformator �� �� ���� �� ���� ��� � � � � �� �� Batterien �� � � (nur bei einge- � � � � � � � ��...
-
Seite 18: Spannungsversorgung
Steuerung ”DA.BA” Die Zentrale mit Microcontroller “DA.BA” kann zur Steuerung von 24Vdc Motoren mit einer Leistung von max. 100W eingesetzt werden. Charakteristiken: Diese Zentrale ist zur Steuerung eines 24Vcc, 100W Motors für den Antrieb von Straßenschranken geeignet. • Möglichkeit der Steuerung mittels separater Tasten (APRE-ÖFFNEN, CHIUDE-SCHLIESSEN, P.P-SCHRITT-SCHAL- TUNG, STOP). -
Seite 19: Funktion Eingaben/Ausgaben
Die 24Vdc Spannungsversorgung 24Vdc (11,12) unter Einhaltung der korrekten Polung an eventuell mit der Zentrale verbundene Vorrichtungen (Lichtschranken, Empfänger, usw.) anschließen. Die Blinkleuchte und die eventuelle „Kontrolllampe für offene Schranke” SBA (Lampe 24V - 3W max.) anschließen. Die Anschlüsse kontrollieren und die Zentrale an den Eingangsklemmen 230Vac (1,2) speisen. Beim Einschalten müssen auch die LEDs an den Eingängen STOP, FT eingeschaltet sein und wenigstens eine der LEDs FC oder FA muss eingeschaltet sein. -
Seite 20: Weiterführende Programmierung
Verbinder Empfangsplatine der Funksteuerung Verbinder Batterieladekarte Funktion der Leuchte +36V (grün) Meldet die Präsenz der Spannung +36V des Leistungskreises; wenn aus, die Sicherungen F6, F5 kontrollieren. +24V (grün) Meldet die Präsenz der Spannung +24V; wenn aus, die Sicherung F5 kontrollieren. +5V (grün) Meldet die Präsenz der Spannung +5V der Logik, wenn aus, die Sicherung F5 kontrollieren. - Seite 21 1- Programmierung der höchstgeschwindigkeit Ermöglicht die Wahl der Höchstgeschwindigkeit des Motors. Die Motorgeschwindigkeit kann von 100% bis 50% der verfügbaren Geschwindigkeit betragen. • Bei stillstehendem Motor: die Dip-Switches der Funktionen wie in der Abbildung einstellen: 1 2 3 4 5 6 7 8 Für eine Höchstgeschwindigkeit von 100% (DEFAULT) 1 2 3 4 5 6 7 8 Für eine Höchstgeschwindigkeit von 90%...
-
Seite 22: Programmierung Des Verlangsamungstyps
• Die Taste in der Nähe des Mikroprozessors gedrückt halten; die GELBE LED ist bleibend eingeschaltet. • Sobald die GELBE LED verlöscht, die Taste loslassen. Damit ist die Programmierung erfolgt. • Nach abgeschlossener Programmierung die Dip-Switches wieder auf ihre normale Position einstellen. 3- Programmierung des verlangsamungstyps Ermöglicht die Wahl des Verlangsamungstyps, den die Schranke anwenden soll, nachdem sie den Endschalter erreicht hat (sowohl in Öffnen, als auch in Schließen). -
Seite 23: Anschluss Mehrerer Synchronisierter Schranken
ANSCHLUSS MEHRERER SYNCHRONISIERTER SCHRANKEN Um zwei oder mehrere Schranken zu synchronisieren (bis zu 7) muss die Hauptschranke (an der die Steuerungen angeschlossen sind) zum MASTER gemacht werden, indem der Dip-Switch S5 auf “M” (nach links) eingestellt wird. Die anderen Schranken werden zu SLAVE gemacht, indem S5 auf “S” (nach rechts) eingestellt wird. Anschluss von zwei entgegengesetzten Schranken: ������...
