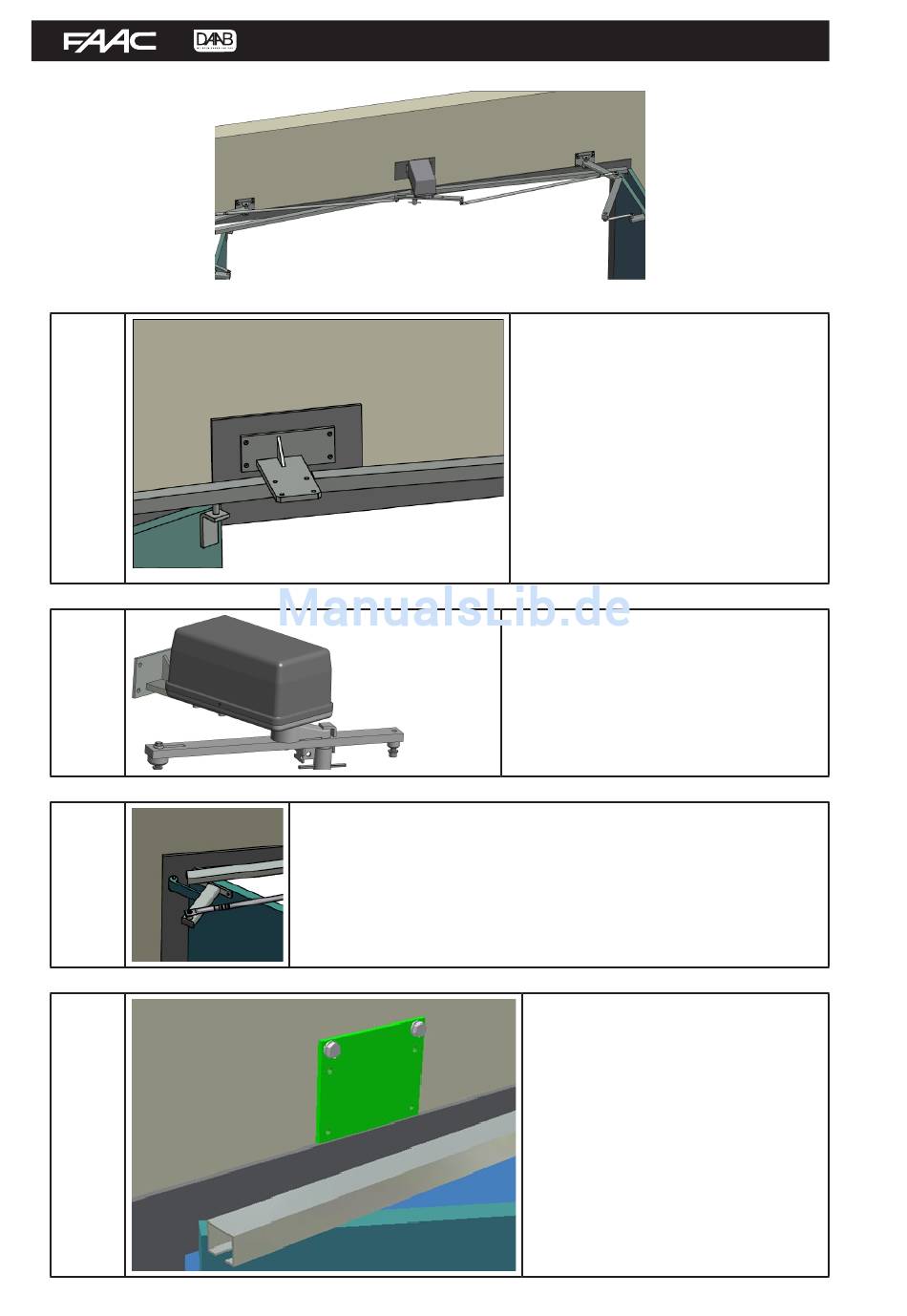

• Kopfeinbau mit begrenztem Seitenraum
Konsole & Montageplatte
1
Antriebsarm
2
Torhalterung
3
Montageplatte für die Schwenkarmkonsole
4
22
Die Torhalterung gemäß Einbauzeichnung mit zwei M8-Schrauben befestigen.
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10
Die Platte mittig und waagerecht über der
Toröffnung einpassen. Höhenmaß siehe separate
Einbauzeichnung. Danach die Motorplatte an
der Montageplatte anschweißen.
Den Antriebsarm durch Entfernen von Schraube
und
Unterlegscheibe/Nutenring
Ausgangswelle des Antriebs und anschließendes
Andrücken des Arms anbringen.
Danach sind Schraube und Scheibe/Nutenring
wieder anzubringen.
Die Montageplatte für die Schwenkarmkonsole
gemäß Punkt „Montageplatte" im Kapitel
„Einbau
und
Inbetriebnahme;
Anbringung" anbringen.
