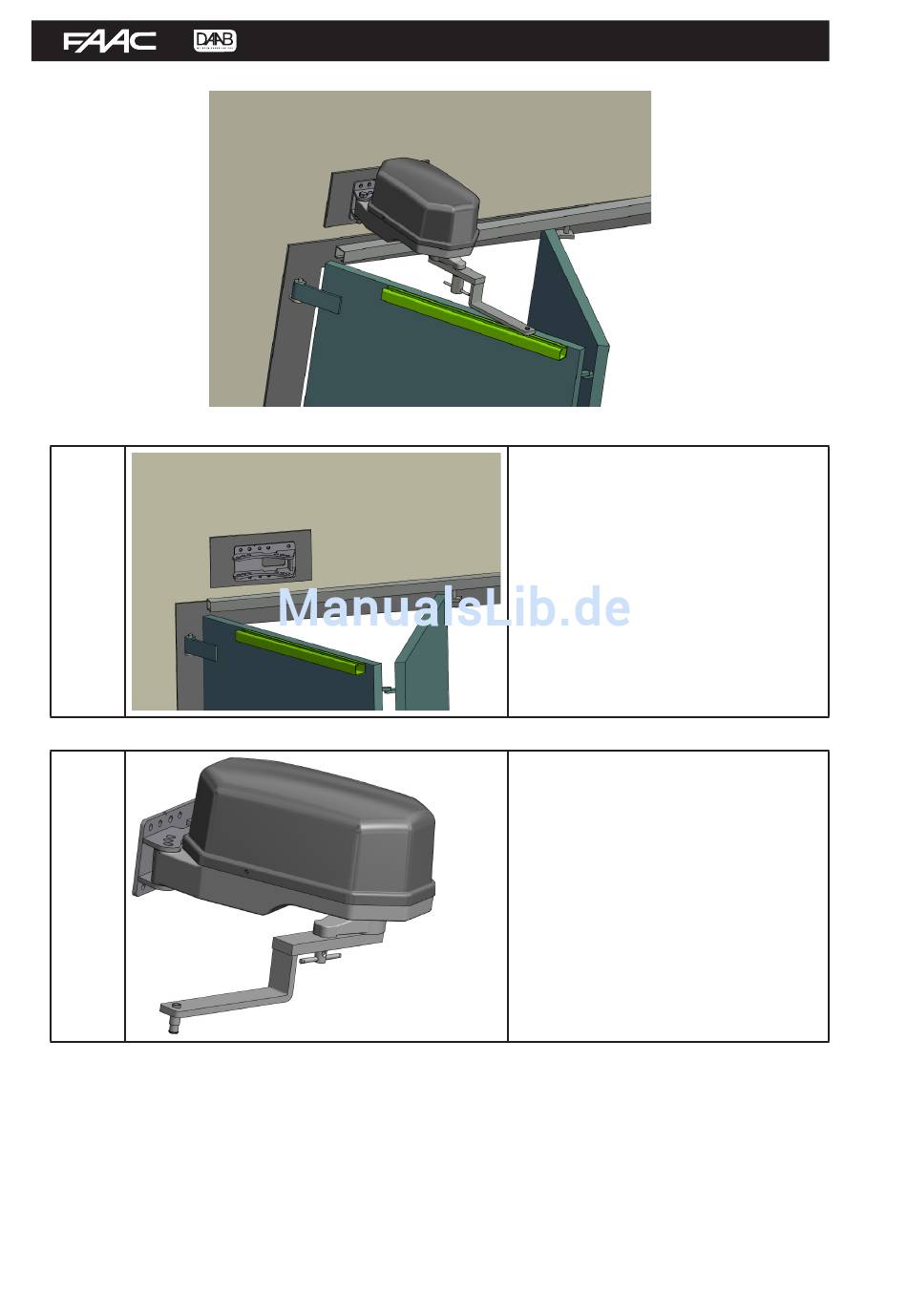

• Kulissenmontage

Konsole & Montageplatte
1

Antriebsarm

2
14
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10
Die Motorplatte waagerecht und gemäß
Einbauzeichnung einpassen.
Danach die Motorplatte an der Montageplatte
anschweißen.
Den Antriebsarm durch Entfernen von Schraube
und Unterlegscheibe/Nutenring
Ausgangswelle des Antriebs und anschließendes
Andrücken des Arms anbringen.
Danach sind Schraube und Scheibe/Nutenring
wieder anzubringen.
von der
