Montageplatte für die Schwenkarmkonsole
4
5
6
7
12
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10

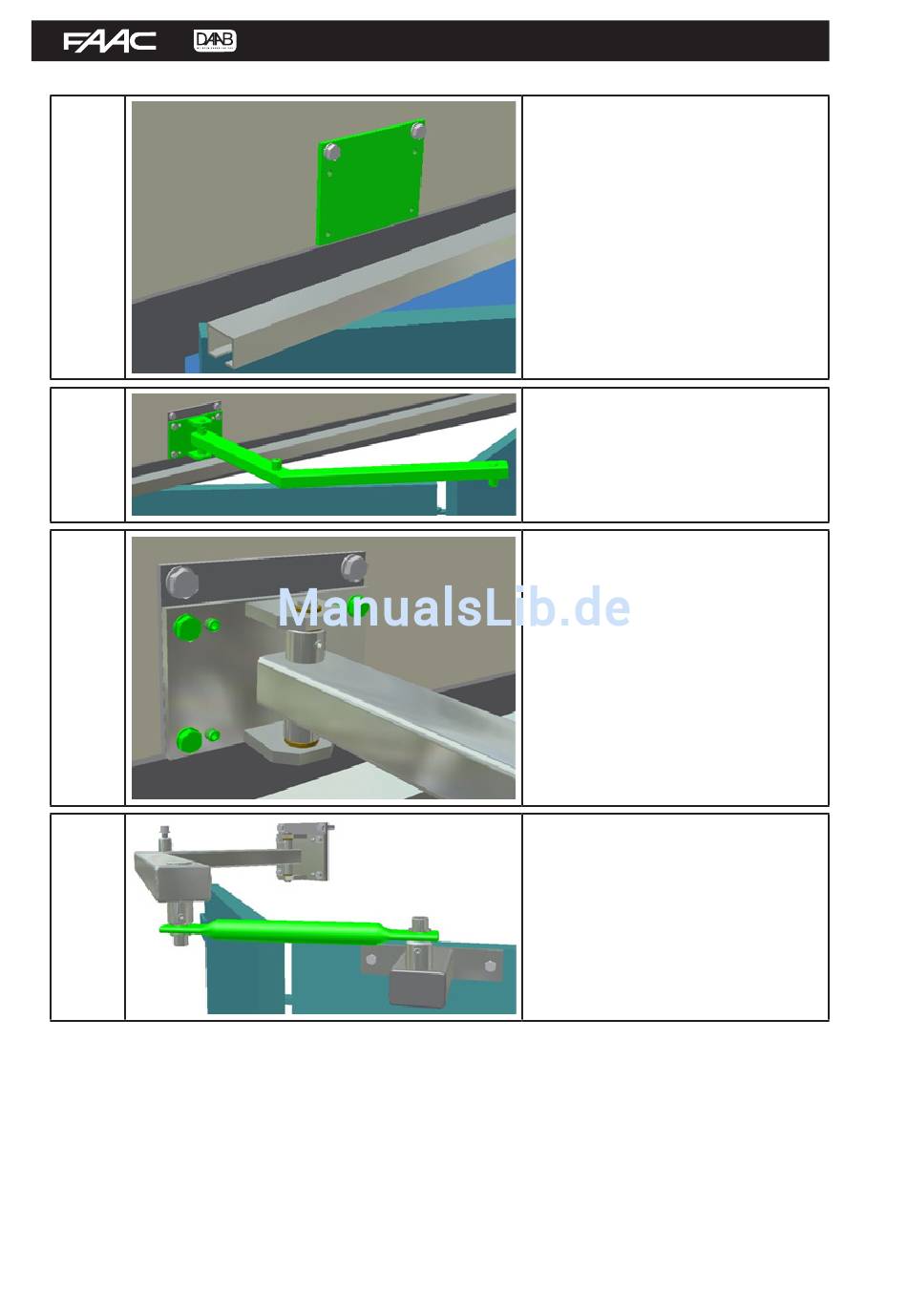

Die Montageplatte für die Schwenkarmkonsole
gemäß Punkt „Montageplatte" im Kapitel
„Einbau
und
Inbetriebnahme;
Anbringung" anbringen.
Die Konsole mit vier M10-Schrauben an der
Montageplatte anschrauben. Der Schwenkarm
ist so einzustellen, dass er in jeder Stellung
waagerecht ist.
Die Einstellung der Halterung wird mit Hilfe
der vier Anschlagschrauben vorgenommen.
Der kurze Gelenkarm wird zwischen der
äußeren Halterung des Schwenkarms und der
Torhalterung mit zwei M12-Schrauben und
Unterlegscheibe befestigt.
seitliche
