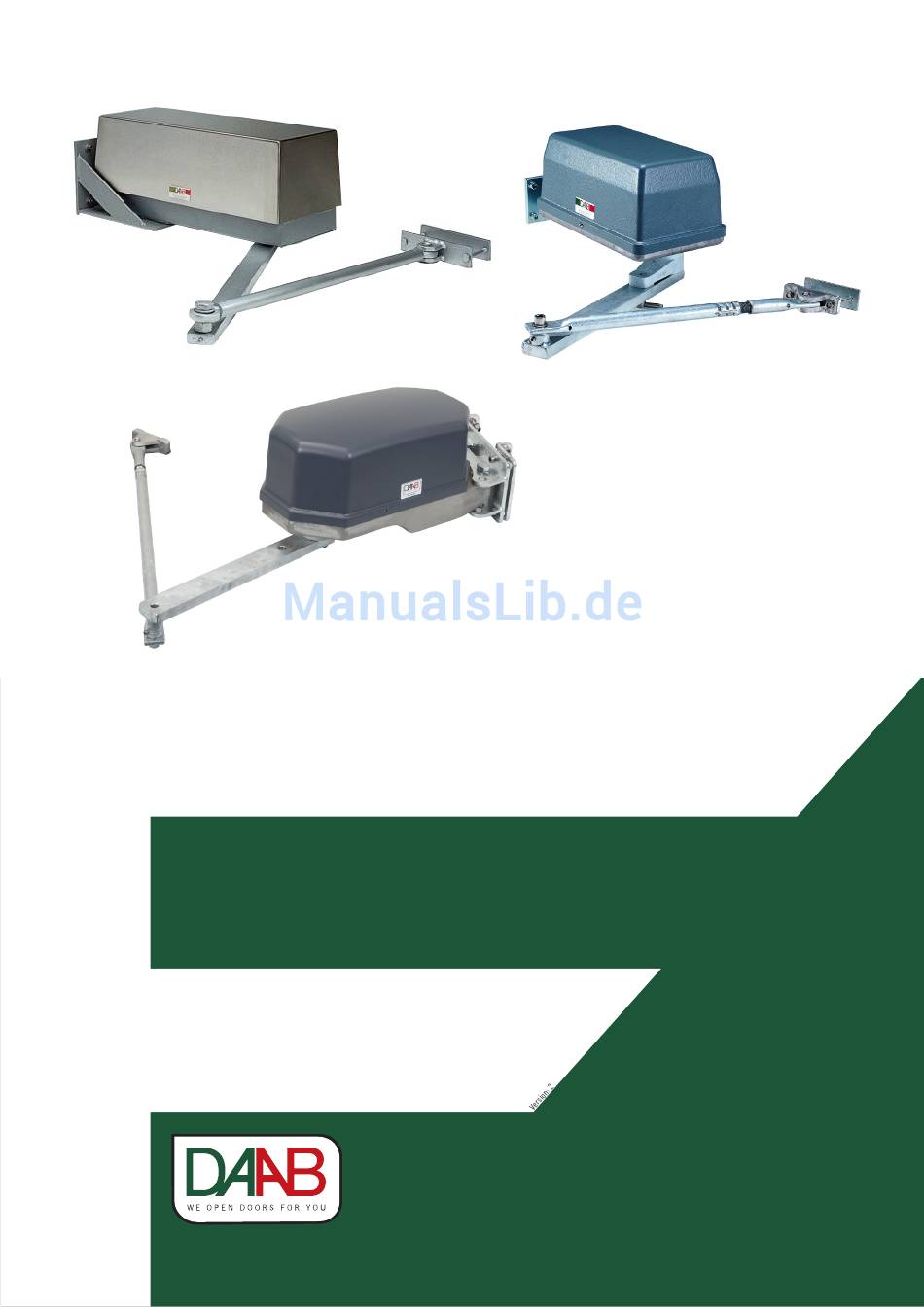

- Seite 1 BEDIENUNGSANLEITUNG DAAB-MOTORANTRIEB MT/MK2/MA2/M10 Ausgabe 1 FAAC Nordic AB BOX 125, SE-28422 PERSTORP SCHWEDEN TEL. +46 435 77 95 00, FAX +46 435 77 95 29 www.faac.se...
-
Seite 2: Inhaltsverzeichnis
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Innehåll Kopfeinbau .............20 Konsole & Montageplatte ........20 EG-Einbauerklärung ..........3 Antriebsarm ............20 Sicherheit ..............4 Torhalterung ............20 Allgemeines .............4 Gelenkarm ............21 Verpackung, Transport und Auspacken ....4 Kopfeinbau mit begrenztem Seitenraum ....22 Allgemeines .............4 Konsole & Montageplatte ........22 Einleitung ..............5 Antriebsarm ............22... -
Seite 3: Eg-Einbauerklärung
Anlage, zu der sie gehören sollen, den jeweiligen Anforderungen der oben genannten Richtlinien entsprechen. Maschinentyp: Motorantrieb Typ MT, MT1H, MK2/MA2, MK1H und M10 für Schwenk- und Falttore Diese Maschinentypen erfüllen die zutreffenden Anforderungen der Maschinenrichtlinie 2006/42/EG Anhang I, Punkt 1, „Grundsätzliche Gesundheits- und Sicherheitsanforderungen“. -
Seite 4: Sicherheit
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Sicherheit • Allgemeines Die gesamte Bedienungsanleitung ist vor dem Auspacken, der Installation und Benutzung sorgfältig zu lesen. Besonders große Bedeutung haben die Sicherheitshinweise im Text. Wenn die Anweisungen für die Vorsichtsmaßnahmen nicht beachtet werden, besteht ernste Verletzungsgefahr und das Risiko von Sachbeschädigungen. -
Seite 5: Einleitung
Phone: +46 (0)435-77 95 00 Das Schild darf nicht entfernt oder unleserlich gemacht werden! Das Typenschild muss folgende Angaben enthalten: • Typ: MT, MK2, MA2 oder M10 • Seriennummer: Seriennummer des Motorantriebs (bei jeglichem Kontakt mit FAAC Nordic AB in Bezug auf Ersatzteile anzugeben). -
Seite 6: Motorantrieb Ma2/Mk2
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Motorantrieb MA2/MK2 • Funktionsbeschreibung Konstruktion und Funktion Keilriemen Konsole Anschlussleiste Endschalter Keilriemenscheibe Endstellungsnocken Getriebegehäuse Bodenteil Elektromotor Antriebsarmhalterung Antriebsarm Freischaltung Abmessungen... -
Seite 7: Technische Daten
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Technische Daten Elektromotoren Konstruktion, Nennleistung und Anschlussmaße erfüllen die Anforderungen der schwedischen und europäischen Standards gemäß IEC 31-1 und 72 sowie SS4260101 und SS4360102. Kenndaten für Motortypen der Modelle MK2, MA2 und M10 Strom- Dreh- Lei-... -
Seite 8: Seitliche Anbringung
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Seitliche Anbringung Montageplatte Die Montageplatte wird nicht von FAAC hergestellt. Der Abstand vom Boden oder von der jeweils dauerhaften Zugangsebene bis zur Unterkante der Montageplatte sollte mindestens 2.550 mm betragen. Die Abmessungen der Montageplatte sollten 200 mm x 400 mm betragen. -
Seite 9: Torhalterung Und Gelenkarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Torhalterung und Gelenkarm Den Gelenkarm an Torhalterung und Antriebsarm anschrauben. Die seitliche Position der Torhalterung wird festgelegt, sobald das Tor vollständig geschlossen Antriebs- und Gelenkarm eine Linie bilden. Das beste geometrische Verhältnis wird erzielt, wenn die Torhalterung möglichst... -
Seite 10: Antriebsarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Antriebsarm Den Antriebsarm durch Entfernen von Schraube Unterlegscheibe/Nutenring Ausgangswelle des Antriebs und Andrücken des Arms anbringen. Danach sind Schraube und Scheibe/Nutenring wieder anzubringen. Torhalterung Die Torhalterung gemäß Einbauzeichnung mit zwei M8-Schrauben befestigen. Gelenkarm Den Gelenkarm zwischen Antriebsarm... -
Seite 11: Kopfeinbau Mit Begrenztem Seitenraum
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Kopfeinbau mit begrenztem Seitenraum Konsole & Montageplatte Die Platte mittig und waagerecht über der Toröffnung einpassen. Höhenmaß siehe separate Einbauzeichnung. Danach die Motorplatte an der Montageplatte anschweißen. Antriebsarm Den Antriebsarm durch Entfernen von Schraube Unterlegscheibe/Nutenring Ausgangswelle des Antriebs und Andrücken des Arms anbringen. -
Seite 12: Montageplatte Für Die Schwenkarmkonsole
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Montageplatte für die Schwenkarmkonsole Die Montageplatte für die Schwenkarmkonsole gemäß Punkt „Montageplatte“ im Kapitel „Einbau Inbetriebnahme; seitliche Anbringung” anbringen. Die Konsole mit vier M10-Schrauben an der Montageplatte anschrauben. Der Schwenkarm ist so einzustellen, dass er in jeder Stellung waagerecht ist. -
Seite 13: Gelenkarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Gelenkarm Gelenkarm zwischen Antriebsarm Schwenkarm M12-Schraube Unterlegscheibe anschrauben. Anpassung durch Lösen einer Schraube und Ein- oder Ausdrehen des Arms an der Halterung am Schwenkarm vornehmen. äußeren Gelenkarm durch Lösen der Schraube an der Halterung und Einführen der Halterung in die längliche... -
Seite 14: Kulissenmontage
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Kulissenmontage Konsole & Montageplatte Die Motorplatte waagerecht und gemäß Einbauzeichnung einpassen. Danach die Motorplatte an der Montageplatte anschweißen. Antriebsarm Den Antriebsarm durch Entfernen von Schraube Unterlegscheibe/Nutenring Ausgangswelle des Antriebs und anschließendes Andrücken des Arms anbringen. Danach sind Schraube und Scheibe/Nutenring... -
Seite 15: Einbau Des Antriebs
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Einbau des Antriebs Der Einbau des Antriebs ist bei allen Einbauarten gleich. Abhängig vom Einbauwinkel des Motors erfolgt die Anbringung in verschiedenen Bohrungen. Von links sind es die Winkelstellungen 90, 100 und 110 Grad. Der zu verwendende Winkel ist der beiliegenden Einbauzeichnung zu entnehmen. -

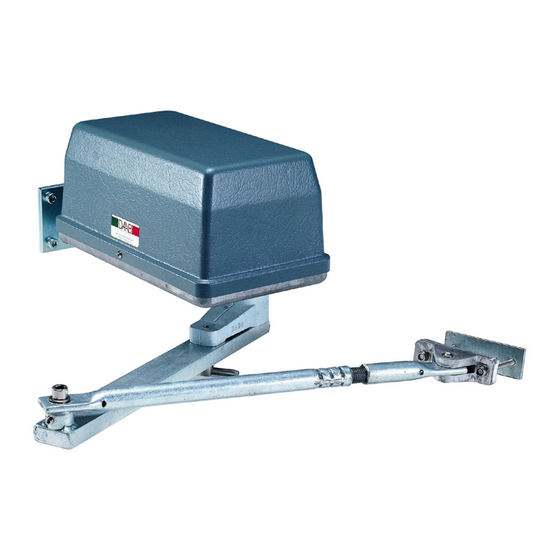

Seite 16: Antrieb Mt
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Antrieb MT • Funktionsbeschreibung Konstruktion und Funktion Anschlussleiste Konsole Elektromotor Endschalter Endstellungsnocken Bodenteil Antriebsarm Antriebsarmhalterung Getriebegehäuse Freischaltung Abmessungen... -
Seite 17: Technische Daten
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Technische Daten Elektromotoren Konstruktion, Nennleistung und Anschlussmaße erfüllen die Anforderungen der schwedischen und europäischen Standards gemäß IEC 31-1 und 72 sowie SS4260101 und SS4360102. Kenndaten für im Antrieb MT verwendete Motortypen: Motortyp Leistung Spannung Stromstärke Drehzahl... -
Seite 18: Seitliche Anbringung
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Seitliche Anbringung Montageplatte Die Montageplatte wird nicht von FAAC hergestellt. Der Abstand vom Boden oder von der jeweils dauerhaften Zugangsebene bis zur Unterkante der Montageplatte sollte mindestens 2.550 mm betragen. Die Abmessungen der Montageplatte sollten 200 mm x 400 mm betragen. -
Seite 19: Torhalterung Und Gelenkarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Torhalterung und Gelenkarm Den Gelenkarm an Torhalterung und Antriebsarm anschrauben. Die seitliche Position der Torhalterung wird festgelegt, sobald das Tor vollständig geschlossen Antriebs- und Gelenkarm eine Linie bilden. Das beste geometrische Verhältnis wird erzielt, wenn die Torhalterung möglichst... -
Seite 20: Kopfeinbau
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Kopfeinbau Konsole & Montageplatte Anordnung mittig über Toröffnung. Abmessungen und Anbringung siehe Punkt „Montageplatte“ im Kapitel „Einbau Inbetriebnahme; Allgemeine Einbauhinweise”. Die Platte mittig und waagerecht über der Toröffnung einpassen. Höhenmaß siehe separate Einbauzeichnung. Danach die Motorplatte an der Montageplatte anschweißen. -
Seite 21: Gelenkarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Gelenkarm Den Gelenkarm zwischen Antriebsarm Torhalterung anordnen und mit M12-Schraube Unterlegscheibe befestigen. Anpassung durch Lösen der einen Schraube und Ein- oder Ausdrehen des Arms an der Torhalterung vornehmen. -
Seite 22: Kopfeinbau Mit Begrenztem Seitenraum
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Kopfeinbau mit begrenztem Seitenraum Konsole & Montageplatte Die Platte mittig und waagerecht über der Toröffnung einpassen. Höhenmaß siehe separate Einbauzeichnung. Danach die Motorplatte an der Montageplatte anschweißen. Antriebsarm Den Antriebsarm durch Entfernen von Schraube Unterlegscheibe/Nutenring Ausgangswelle des Antriebs und anschließendes Andrücken des Arms anbringen. -
Seite 23: Gelenkarm
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Die Konsole mit vier M10-Schrauben an der Montageplatte anschrauben. Der Schwenkarm ist so einzustellen, dass er in jeder Stellung waagerecht ist. Die Einstellung der Halterung wird mit Hilfe der vier Anschlagschrauben vorgenommen. Der kurze Gelenkarm wird zwischen der äußeren Halterung des Schwenkarms und der... - Seite 24 BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Den äußeren Gelenkarm durch Lösen der Schraube an der Halterung und Einführen der Halterung in die längliche Nut im Antriebsarm einstellen.
-
Seite 25: Einrichtung Des Antriebs
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Einrichtung des Antriebs WARNUNG! Das Tor/Gatter am Antriebsarm freischalten und überprüfen, ob es sich manuell problemlos bewegen lässt. ACHTUNG! Inbetriebnahme Einstellung aller Sicherheitsvorrichtungen ist nur Betätigungsbetrieb zulässig. Sicherstellen, dass sich das Tor/Gatter in die richtige Stellung öffnet/ schließt, also nicht zu hart am Rahmen anliegt oder sich nicht... -
Seite 26: Anschluss Des Elektromotors
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 HINWEIS! Überprüfen, ob die Spannungen von Versorgung und Motor übereinstimmen. • Anschluss des Elektromotors Inkoppling av elmotor Kondensator 3-fas motor 3-fas motor 1-fas motor Y-kopplad D-kopplad Osymetrisk •... -
Seite 27: Endstellungen
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 • Endstellungen Anschlussklemme an der Endstellungsplatte Nr. 1 Endstellung Öffnen (unterer Nocken) C Nr. 2 Endstellung Öffnen (unterer Nocken) NC Nr. 3 Endstellung Schließen (oberer Nocken) C Nr. 4 Endstellung Schließen (oberer Nocken) NC Nr. 5 Thermoschalter (falls vorhanden) Nr. -
Seite 28: Getriebe Offen
BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10 Getriebe offen Zur Schmierung der Schnecke die Abdeckung abnehmen. Ein Antrieb mit offenem Getriebe ist zwei Mal pro Jahr oder nach 4.000 Öffnungszyklen, je nachdem, was eher eintritt, zu schmieren. Die Anzahl der durchgeführten Öffnungszyklen ist gemäß Bedienungsanleitung der Steuerautomatik abzulesen. - Seite 29 BEDIENUNGSANLEITUNG MOTORANTRIEB MT,MA2,MK2,M10...
