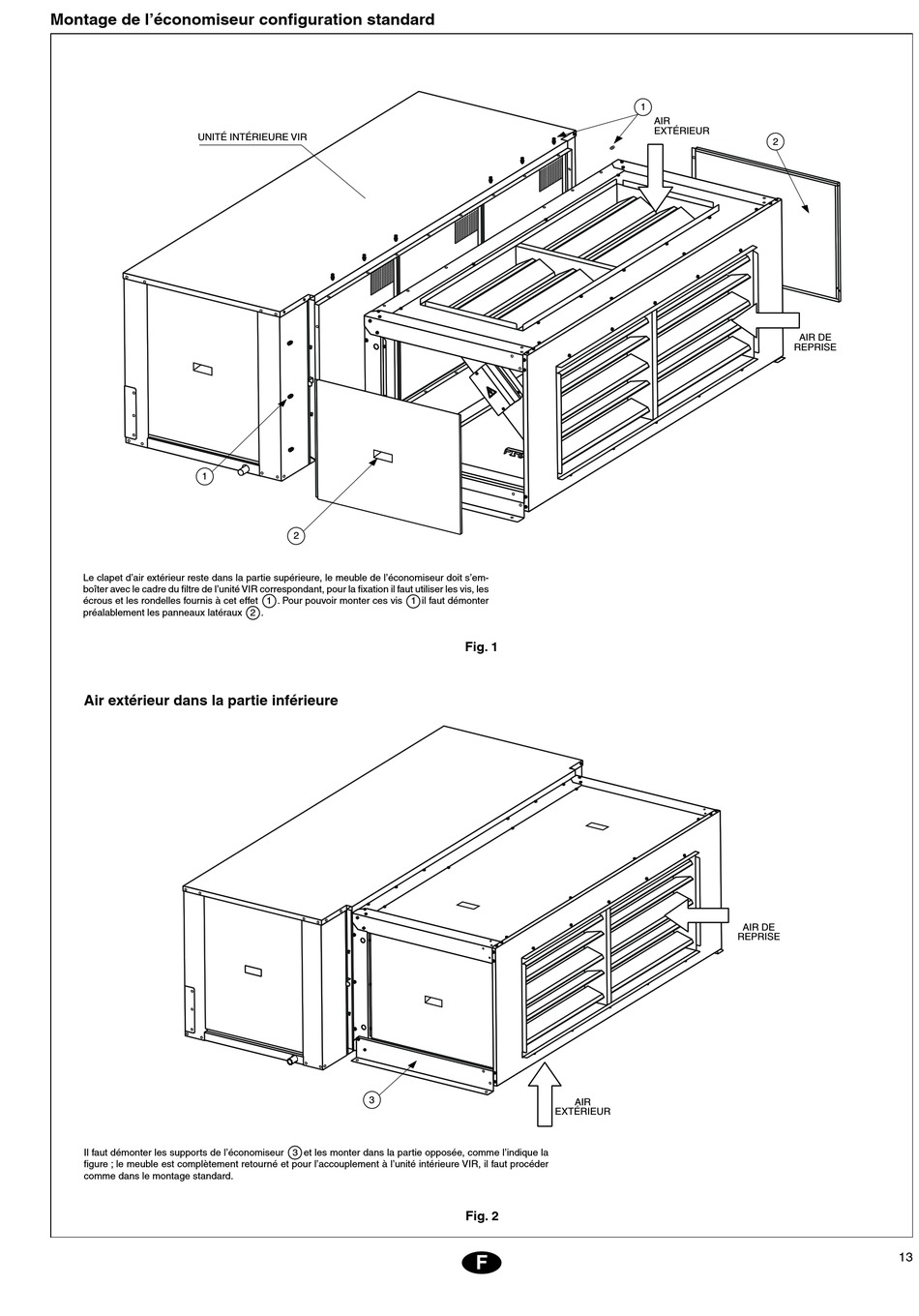

Montage de l'économiseur configuration standard
��������������������
�
Le clapet d'air extérieur reste dans la partie supérieure, le meuble de l'économiseur doit s'em-
boîter avec le cadre du filtre de l'unité VIR correspondant, pour la fixation il faut utiliser les vis, les
écrous et les rondelles fournis à cet effet 1 . Pour pouvoir monter ces vis 1 il faut démonter
préalablement les panneaux latéraux 2 .
Air extérieur dans la partie inférieure
Il faut démonter les supports de l'économiseur 3 et les monter dans la partie opposée, comme l'indique la
figure ; le meuble est complètement retourné et pour l'accouplement à l'unité intérieure VIR, il faut procéder
comme dans le montage standard.
�
Fig. 1
�
Fig. 2
�
���
���������
