AUFBAU POOLZUBEHÖR (Fortsetzung)

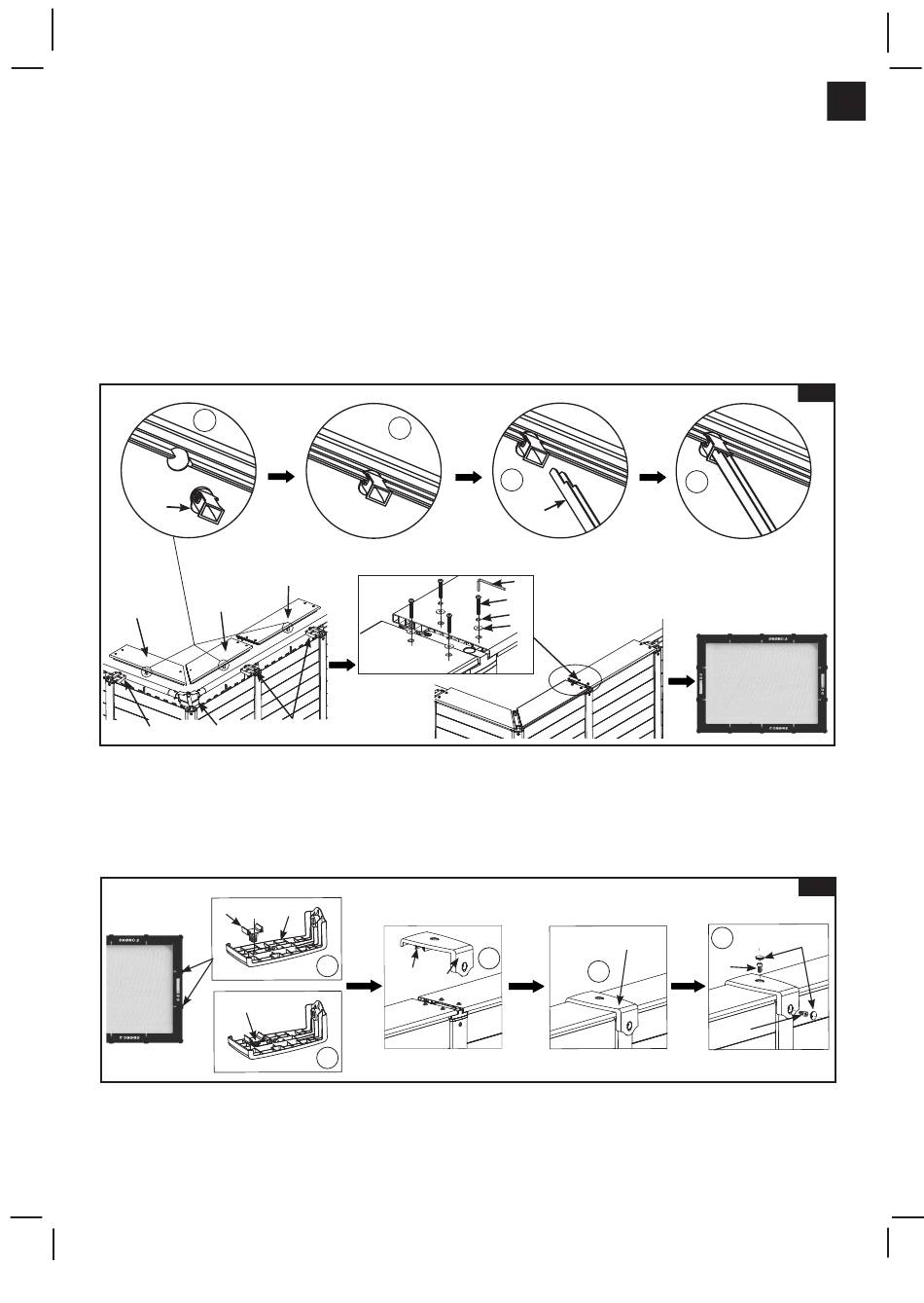

5. Montage der oberen Bretter
Führen Sie das obere Verbindungsstück der Stützstange (50) in das Loch unter den oberen Brettern (28, 33 und 35)
ein. Befestigen Sie die oberen Bretter (28, 33 und 35) oben auf den Seitenbrettern, den horizontalen Stangen und den
Stützstangen der Seitenwand des Pools, wobei die Löcher an den beiden Enden mit den Muttern an den seitlichen oberen
Halterungen (25) und den oberen Eckhalterungen (37) übereinstimmen müssen. Achten Sie darauf, dass die Nut unter den
Deckbrettern über die Feder der Seitenbretter passt. Verwenden Sie den mitgelieferten Sechskantschlüssel (29), um die
oberen Bretter mit einer Unterlegscheibe (32), einer Federscheibe (31) und einer Schraube (30) zu sichern. Wiederholen
Sie diesen Vorgang, bis alle oberen Bretter an den oberen Seiten- und Eckhalterungen und den Seitenbrettern befestigt
sind.
HINWEIS: Stellen Sie sicher, dass die Stützstangen der Seitenwand (51) in die entsprechenden oberen
Verbindungsstücke der Stützstangen (50) eingesetzt sind, bevor Sie die Schrauben festziehen. Es gibt vier Bretter
mit Warnaufdrucken. Montieren Sie eines auf jeder Seite (Siehe Abb. 24).
1
50
35
33
25
37
5a. Montage der oberen Seitenabdeckung
• Setzen Sie den Abstandhalter der Abdeckung (24) in die seitliche obere Abdeckung (23) an der Unterseite ein (Siehe
Abb. 25).
• Bringen Sie die obere Seitenabdeckung mit dem Abstandhalter oben auf dem Seitenpfosten (26) an und befestigen Sie
sie mit den Schrauben (22) am Pfosten. Ziehen Sie die Schrauben mit dem Schraubenschlüssel (20) an und decken Sie
die Schraube mit einer wasserdichten Kappe (21) ab (Siehe Abb. 25).
24
24
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(116IO) GRAPHITE GRAY PANEL POOL SET™ GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2023
2
28
25
23
1
24
23
2
Seite 16
3
51
29
30
31
32
23
3
4
116
IO
24
4
25
5
21
22
22
