Sobald das Becken mit Wasser gefüllt ist und alle U-Stützen und Eckstützen in der Mitte aller Gartenplatten positioniert sind,
können Sie mit der Montage der Poolverkleidung fortfahren.

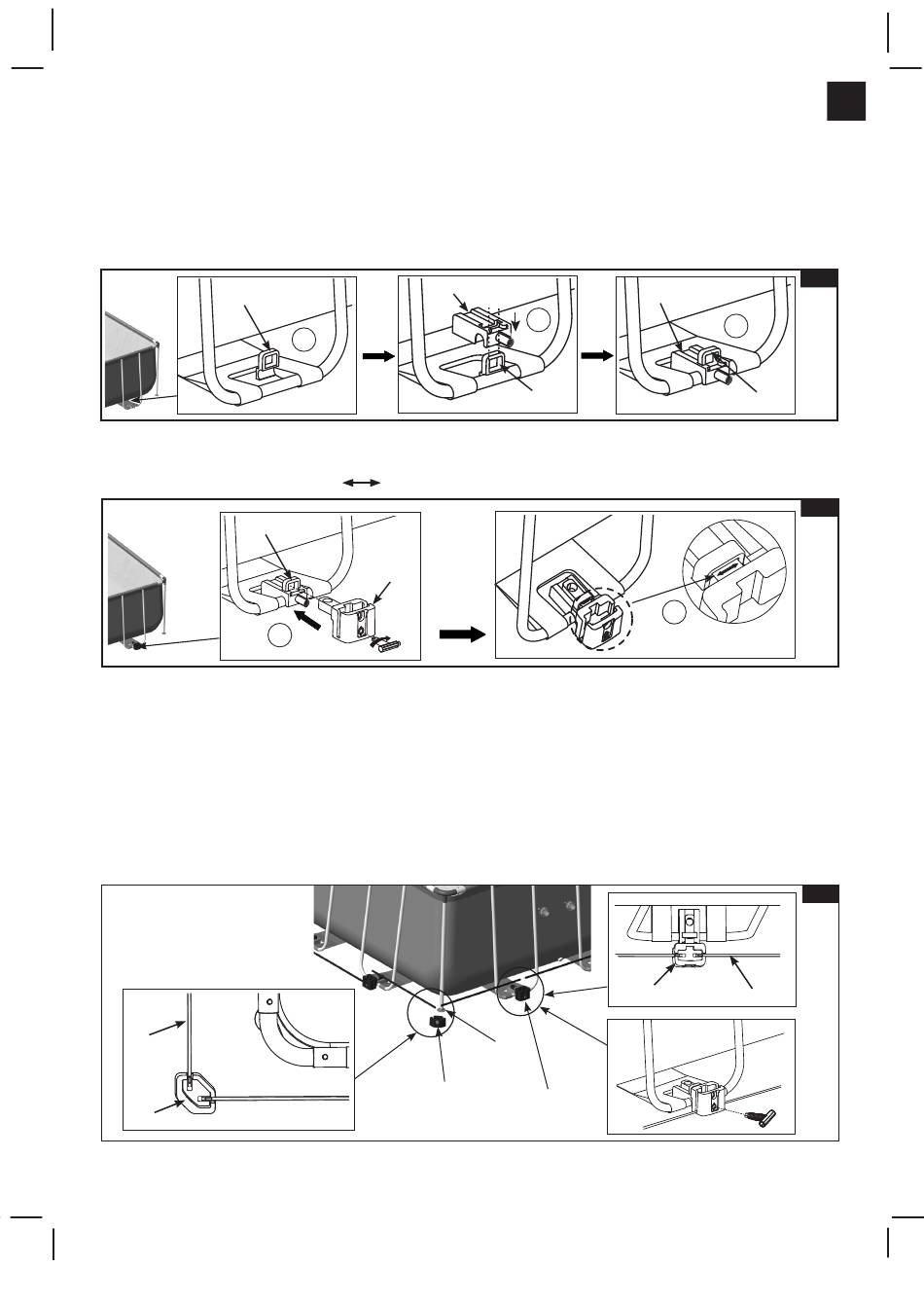

1. Montage der inneren und äußeren Klammern für die unteren U-Träger sowie der verstellbaren Seitensockel
• Platzieren Sie zuerst die innere Klammer (43) auf der Innenseite des U-Trägers (12), dann die äußere Klammer (41) über
die innere Klammer (43) und den U-Träger (12). Vergewissern Sie sich, dass die innere Klammer (43) durch die Öffnung
der äußeren Klammer (41) gesteckt wird (Siehe Abb. 13).
43
• Führen Sie das vorstehende Ende des seitlichen verstellbaren Sockels (42) in die Öffnung der unteren inneren
U-Träger-Klammer (43) ein. Drehen Sie mit dem im Lieferumfang enthaltenen Schraubenschlüssel (20) die Schraube
im Inneren des verstellbaren Sockels (42), um sie an der äußeren Klammer (41) zu befestigen. Drehen Sie die Schraube
im Uhrzeigersinn, bis die Markierung "
2. Montage der Ecksockel und Bodenschienen
• Lege einen Ecksockel (39) auf den Boden und richten Sie ihn mit der Kappe der Eckstütze (9) aus. Wiederholen Sie den
Vorgang für alle Ecksockel (39).
• Beginnen Sie an einer beliebigen Stelle, arbeiten Sie aber immer in dieselbe Richtung und verbinden Sie eine untere
Schiene (40) zwischen zwei seitlichen verstellbaren Sockeln (42) sowie zwischen einem Ecksockel (39) und einem
verstellbaren Sockel (42). Vergewissern Sie sich, dass die Löcher an der unteren Schiene (40) an den Knöpfe an den
verstellbaren Füßen (42) und den Eckfüßen (39) eingehakt sind. Wiederholen Sie diesen Vorgang rund um den Pool, bis
alle Bodenschienen verbunden sind (Siehe Abb. 15).
WICHTIG: Bevor Sie mit dem nächsten Schritt fortfahren, stellen Sie die Bodenschienen (40), die verstellbaren
Seitensockel (42) und die Ecksockel (39) so ein, dass sie alle in einer geraden Linie und parallel zur Poolwand
ausgerichtet sind. Um den seitlichen verstellbaren Sockel (42) vom U-Träger weg zu bewegen, drehen Sie die
Schraube im Inneren des verstellbaren Sockels gegen den Uhrzeigersinn. Durch Drehen der Schraube im
Uhrzeigersinn wird der verstellbare Sockel näher an den U-Träger herangeführt (Siehe Abb. 15).
40
39
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(116IO) GRAPHITE GRAY PANEL POOL SET™ GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2023
AUFBAU POOLZUBEHÖR
1
" mit der inneren Klammer (43) ausgerichtet ist (Siehe Abb. 14).
43
42
1
41
2
43
9
39
42
Seite 12
13
41
3
43
14
2
15
42
40
