AUFBAU POOLZUBEHÖR (Fortsetzung)

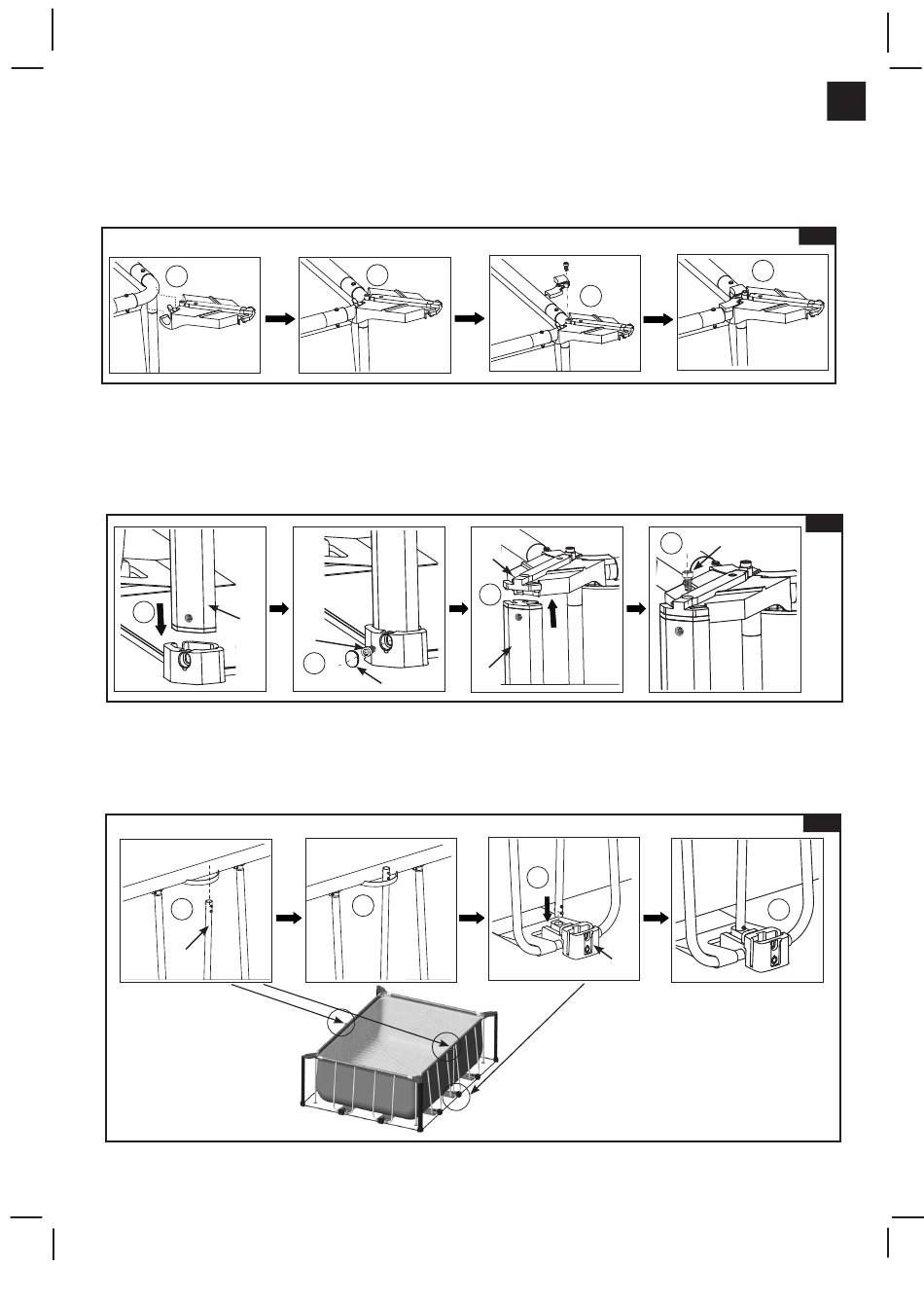

3a. Montage der oberen Eckwinkel und der oberen Platten
• Haken Sie die oberen Eckklammern (37) an der Unterseite der Eckverbindungen (6) ein.
• Befestigen Sie die oberen Eckplatten (36) über den Eckverbindungen (6). Befestigen Sie die obere Eckplatte (36) an der
oberen Halterung (37) mit einer Schraube (22) (Siehe Abb. 16). Wiederholen Sie den Vorgang für die anderen Ecken.
1
3b. Montage der Eckpfosten
• Entfernen Sie die Schutzkartoneinlagen aus den Nuten der Eckpfosten (38).
• Stecken Sie die Eckpfosten (38) in die Ecksockel (39). Ziehen Sie die Schraube (22) mit einem Schraubenschlüssel (20)
an, um den Pfosten am Sockel zu befestigen. Bedecken Sie die Schraube mit einer wasserdichten Kappe (21).
• Befestigen Sie den oberen Teil des Eckpfostens (38) an der Unterseite der oberen Eckklammer (37) und sichern Sie ihn
mit einer Schraube (Siehe Abb. 17).
• Wiederholen Sie den Vorgang für die anderen Ecken.
1
38
3c. Montage der mittleren Seitenstützen (2 Stück)
• Führen Sie das obere Ende der Seitenstütze (27) durch den Gurt, der sich auf jeder Längsseite des oberen Gestängekanals
des Pools befindet.
• Stecken Sie das untere Ende der Seitenstütze (27) in das Loch des verstellbaren Seitensockels (42). Vergewissern Sie
sich, dass der Federstift sicher in der Bohrung eingerastet ist (Siehe Abb. 18).
• Wiederholen Sie die Schritte mit der anderen Seite des Pools.
1
27
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(116IO) GRAPHITE GRAY PANEL POOL SET™ GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2023
2
22
2
21
2
Seite 13
3
37
3
38
3
42
116
IO
16
4
17
4
22
18
4
