AUFBAU POOLZUBEHÖR (Fortsetzung)

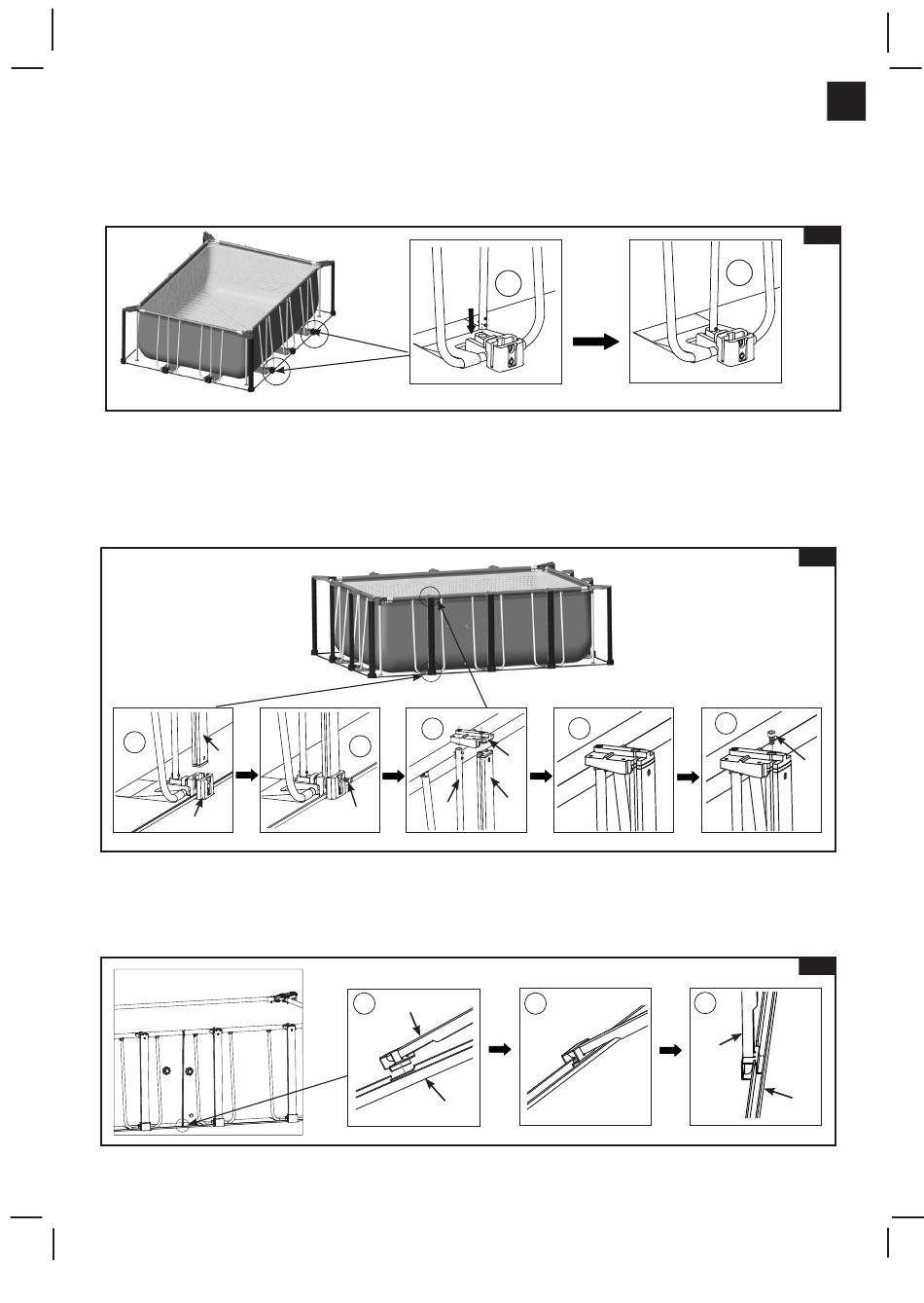

3d. Montage der Seitenstützen
• Stecken Sie das untere Ende der Seitenstütze (27) in das Loch des verstellbaren Seitensockels (42). Vergewissern Sie
sich, dass der Federstift sicher in der Bohrung eingerastet ist (Siehe Abb. 19).
• Wiederholen Sie den Vorgang für alle Seitenstützen (27).
3e. Montage der Seitenpfosten und der oberen Seitenhalterungen
• Stecken Sie die Seitenpfosten (26) in die verstellbaren Seitensockel (42). Befestigen Sie den Pfosten mit einer Schraube
(22) am Sockel.
• Befestigen Sie die seitlichen oberen Halterungen (25) an der Oberseite der Seitenpfosten (26) und der Seitenstützen (27).
Vergewissern Sie sich, dass der Federstift an der Seitenstütze in das Loch unter den seitlichen oberen Halterungen (25)
eingerastet ist.
• Befestigen Sie die Seitenpfosten (26) mit einer Schraube (22) an den seitlichen oberen Halterungen (25).
• Wiederholen Sie den Vorgang für alle Seitenpfosten (Siehe Abb. 20).
1
26
42
3f. Montage der Stützstangen der Seitenwand
• Greifen Sie eine Stützstange der Seitenwand (51) und befestigen Sie das Ende der Stange mit der breiten Klammer am
mittleren Spalt an der unteren Schiene (40).
• Neigen Sie die Stützstange der Seitenwand (51) nach vorne und befestigen Sie die breite Klammer an der unteren
Schiene (40), bringen Sie dann die Stützstange zurück in die vertikale Position (Siehe Abb. 21).
• Wiederholen Sie den Vorgang für alle Stützstangen der Seitenwand.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(116IO) GRAPHITE GRAY PANEL POOL SET™ GERMAN 7.5" X 10.3" PANTONE 295U 08/29/2023
1
3
2
25
26
27
22
1
51
40
Seite 14
4
3
2
51
116
IO
19
2
20
5
22
21
40
