Beim 8 CH Modell
Der oben abgebildete D-Sub Anschluss ist optional.
POL
FUNKTION
1
MASSE
2~5
ALARMEINGÄNGE
6 ~ 11
POL AUS
12
RS485-A
13
EXTERNER ALARM NO
14
POL AUS
15~18
ALARMEINGÄNGE
19~23
POL AUS
24
RS485-B
25
EXTERNER ALARM COM

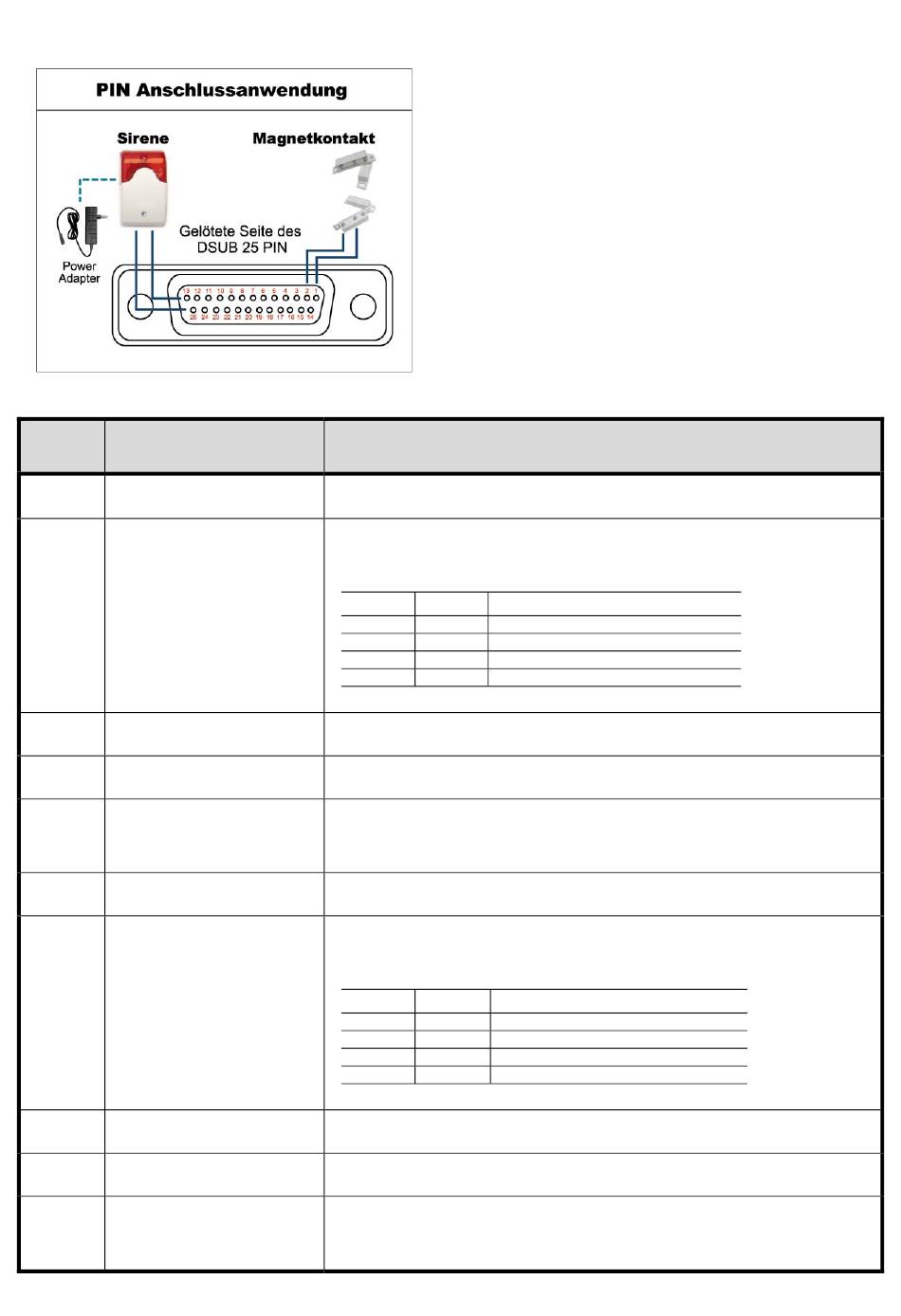

Sirene:
Wenn der DVR durch einen Alarm oder eine Bewegungserkennung ausgelöst wird,
wird COM mit NO verbunden und die Sirene und Lichtsignale werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm ausgelöst und die Aufnahme
beginnt.
Optionales Zubehör:
I/O-Platine DB25T (Art. Nr. 26036), erleichtert den Anschluss an die 25-Pin D-Sub
Buchse für Alarmeingänge, Alarmausgang und RS485 PTZ-Steuerung. Steckplatine
mit 25-poligem D-Sub Stecker auf 9 St. Schraubklemmen, (31 x 19 x 58 mm)
ERDUNG
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 5) und MASSE (Pol 1)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
POL
Alarm
Entsprechender Videokanal
PIN 2
1
CH1
PIN 3
3
CH3
PIN 4
5
CH5
PIN 5
7
CH7
*
Nicht verfügbar
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarm-
auslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
Nicht verfügbar
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 18) und MASSE
(Pol 1) mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
POL
Alarm
Entsprechender Videokanal
PIN 15
2
CH2
PIN 16
4
CH4
PIN 17
6
CH6
PIN 18
8
CH8
*
Nicht verfügbar
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarm-
auslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
60
ANHANG 6 PINBELEGUNG
BESCHREIBUNG
