Benutzerhandbuch für MultiTransmitter
Aktualisiert November 18, 2020

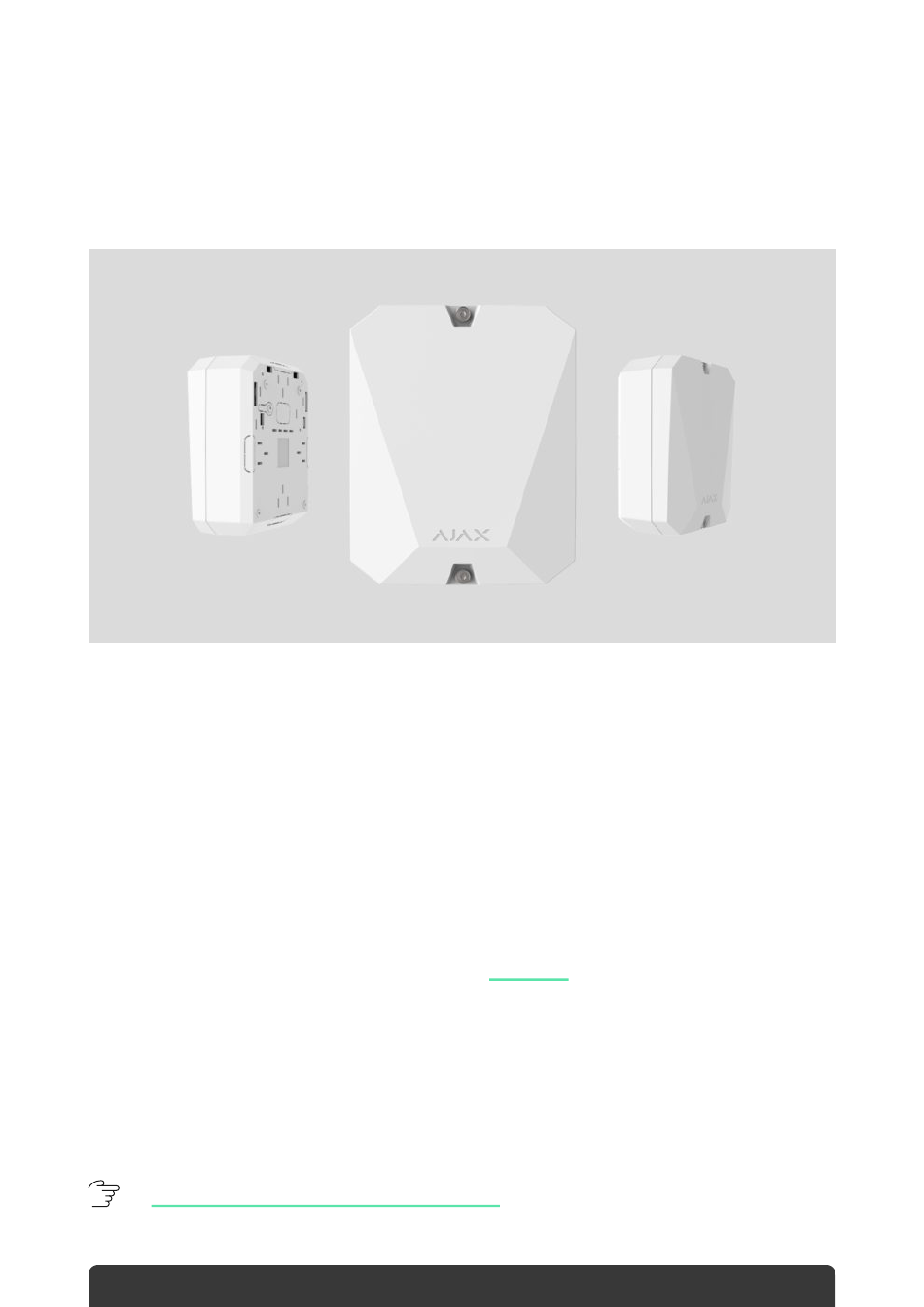

MultiTransmitter ist ein Integrationsmodul mit 18 Anschlussmöglichkeiten für
Melder von Drittanbietern an das Ajax Sicherheitssystem. Zum Schutz gegen
Demontage ist der MultiTransmitter mit zwei Manipulationsschutzvorrichtungen
ausgestattet. Er wird mit 100 V bis 240 V Wechselstrom aus dem Netz gespeist
und kann auch mit einer 12-V-Notstrombatterie betrieben werden. Er kann die
angeschlossenen Melder mit 12 V versorgen.
Der MultiTransmitter arbeitet als Teil des Ajax Sicherheitssystems und ist über
das sichere Funkkommunikationsprotokoll
Jeweller
mit der Hub-Zentrale
verbunden. Die Übertragungsreichweite der Hub-Zentrale beträgt bis zu 2000
Meter (Freifeld). Bei festgestellten Störungen (Jamming) oder Interferenzen wird
das Ereignis „Hohe Störsignale im Rahmen der Jeweller Frequenzen" an die
Überwachungszentrale des Sicherheitsdienstes und die Systembenutzer
übermittelt.
Das Stören eines Sicherheitssystems
Werbung
Verwandte Anleitungen für AJAX MultiTransmitter
Inhaltszusammenfassung für AJAX MultiTransmitter
- Seite 1 Er wird mit 100 V bis 240 V Wechselstrom aus dem Netz gespeist und kann auch mit einer 12-V-Notstrombatterie betrieben werden. Er kann die angeschlossenen Melder mit 12 V versorgen. Der MultiTransmitter arbeitet als Teil des Ajax Sicherheitssystems und ist über das sichere Funkkommunikationsprotokoll Jeweller mit der Hub-Zentrale verbunden.
- Seite 2 Sicherheitsdienstes verbunden werden. Die Liste der autorisierten Partner nden hier MultiTransmitter-Integrationsmodul kaufen Funktionselemente Elemente des Gehäuses 1. Schrauben für das Sichern des Gehäusedeckels. Mit beiliegendem Sechskantschlüssel (Ø 4 mm) lösen 2. Hohlraum für Notstrombatterie Batterie nicht im Lieferumfang des MultiTransmitter enthalten 3. QR-Code und ID/Seriennummer des Geräts...
- Seite 3 Meldern und Geräten MultiTransmitter-Kartenelemente 1. Stromversorgungsklemmen für Brandmelder 2. Stromversorgungseingang 110/230 V 3. Manipulationsschutztaste. Signalisiert das Entfernen des Gehäusedeckel vom MultiTransmitter 4. Anschlussklemmen für 12-V-Notstrombatterie 5. Ein/Aus-Taste 6. LED-Anzeige 7. QR-Code und ID/Seriennummer des Geräts 8. Anschlussklemmen für verdrahtete Melder (Zonen)
-
Seite 4: Led-Anzeige
+12 V — 12 V Stromversorgungsausgang für verdrahtete Melder COM — gemeinsamer Eingang zum Anschluss von Stromversorgungskreisen und Signalkontakten verdrahteter Melder LED-Anzeige Die MultiTransmitter-LED-Anzeige kann je nach Status des Geräts weiß, rot oder grün au euchten. Bitte beachten, dass die LED-Anzeige bei geschlossenem... - Seite 5 Gehäusedeckel nicht sichtbar ist, aber der Status des Gerätes kann in der Ajax App abgerufen werden. LED-Anzeige Ereignis Hinweis Verbindung mit der Hub- Zentrale ist hergestellt, externe Leuchtet weiß Stromversorgung ist angeschlossen Zum Beispiel ist die Hub- Es besteht keine Verbindung...
- Seite 6 Integrationsmodul empfängt Informationen über Alarme und das Auslösen von Melder-Manipulationssicherungen über an die Klemmen angeschlossene Leiter. Der MultiTransmitter kann zum Anschluss von Panik- und medizinischen Alarmtastern, Bewegungsmeldern im Innen- und Außenbereich sowie Meldern zur Überwachung von Öffnungen, Vibrationen, Brüchen, Feuer, Gas, Leckagen usw.
- Seite 7 Brandalarm Medizinischer Alarm Paniktaste Gaskonzentrations-Alarm MultiTransmitter verfügt über 18 verkabelte Zonen. Die Anzahl der angeschlossenen Geräte hängt von deren Stromaufnahme ab. Die gesamte maximale Stromaufnahme aller angeschlossenen Geräte oder Melder beträgt 1 Unterstützte Verbindungstypen:...
- Seite 8 Melder und Geräte an die Leistungsklemmen von Brandmeldern, da dies zu Fehlalarmen oder fehlerhaftem Betrieb der Geräte führen kann. Ereignisübertragung an die Überwachungsstation Das Ajax Sicherheitssystem kann sich mit dem CMS verbinden und Alarme über Sur-Gard- (ContactID) und SIA-Protokoll an die Überwachungsstation übertragen.
- Seite 9 2. Überprüfen Sie, ob die Hub-Zentrale eingeschaltet ist und Zugang zum Internet hat (über Ethernet-Kabel, WLAN und/oder Mobilfunknetz). Sie können dies in der Ajax App oder durch einen Blick auf das Logo auf der Blende der Hub-Zentrale tun. Das Logo sollte weiß oder grün au euchten, wenn die Hub-Zentrale an das Netzwerk angeschlossen ist.
- Seite 10 Objekt). Wenn die Verbindung fehlgeschlagen ist, trennen Sie den MultiTransmitter für 5 Sekunden und versuchen Sie es erneut. Wenn das Integrationsmodul bereits einer anderen Hub-Zentrale zugeordnet wurde, schalten Sie das Integrationsmodul aus und befolgen das Standard- Anmeldeverfahren. Das angemeldete Integrationsmodul wird in der App in der Geräteliste der Hub- Zentrale angezeigt.
- Seite 11 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie MultiTransmitter aus der Liste aus. Parameter Wert Öffnen Sie mit einem Klick auf die Liste der MultiTransmitter-Fehlfunktionen Störung Das Feld wird nur bei einer erkannten Störung angezeigt. Signalstärke zwischen Hub-Zentrale und Jeweller-Signalstärke...
- Seite 12 Firmware kann nicht geändert werden. ID/Seriennummer von MultiTransmitter. Be ndet sich auch auf der Gerätebox und auf dem Gehäuse des Integrationsmoduls MultiTransmitter-Einstellungen Einstellungen können in der Ajax App geändert werden: 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie MultiTransmitter aus der Liste aus.
- Seite 13 Jeweller-Signalstärkentest. Der Test ermöglicht die Prüfung der Signalstärke zwischen Hub- Zentrale und MultiTransmitter und die Jeweller-Signalstärkentest Bestimmung des optimalen Installationsorts Der Jeweller-Signalstärkentest Schaltet MultiTransmitter in den Modus Signal- Dämpfungsprüfung Dämpfungsprüfung Die Signal-Dämpfungsprüfung Vorübergehende Deaktivierung Erlaubt dem Benutzer, das Gerät zu trennen, ohne es ganz aus dem System zu entfernen.
- Seite 14 Den Status der angeschlossenen verdrahteten Melder und Geräte nden Sie in Ajax App 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie MultiTransmitter in der Geräteliste. 3. Klicken Sie auf Geräte. 4. Wählen Sie das Gerät aus der Liste aus.
- Seite 15 Parameter Wert Klicken Sie auf , um die Fehlfunktionsliste des angeschlossenen verdrahteten Melders zu öffnen. Störung Das Feld wird nur bei einer erkannten Störung angezeigt. Verzögerungszeit beim Betreten in Sekunden. Die Eintrittsverzögerung (Alarmauslöseverzögerung) ist die Zeit, die Ihnen für die Unscharfschaltung des Sicherheitssystems nach Betreten des Raums Eingangsverzögerung, in Sek bleibt...
- Seite 16 Bei Aktivierung ist der Melder immer Immer aktiv scharfgeschaltet Status und Name des MultiTransmitters, an den der verdrahtete Melder angeschlossen ist: Online — MultiTransmitter ist mit der Hub- MultiTransmitter Zentrale verbunden Keine Verbindung — MultiTransmitter hat keine Verbindung mit der Hub-Zentrale Vorübergehende Deaktivierung...
- Seite 17 Einstellungen können in der Ajax App geändert werden: 1. Öffnen Sie die Registerkarte Geräte 2. Wählen Sie MultiTransmitter in der Geräteliste. 3. Klicken Sie auf Geräte. 4. Wählen Sie das gewünschte Gerät aus der Liste aus. 5. Öffnen Sie mit einem Klick auf die Einstellungen.
- Seite 18 Einstellung Wert Der Name des Melders oder Geräts, der geändert werden kann. Der Name wird im Text von SMS und Benachrichtigungen im Ereignis- Feed angezeigt. Erstes Feld Der Name kann aus bis zu 12 kyrillischen oder 24 lateinischen Zeichen bestehen Auswahl des virtuellen Raums, dem ein Melder oder Gerät zugeordnet ist.
- Seite 19 Manipulationsschutz Sensor Auswählen des normalen Kontakt-Status des angeschlossenen Melders oder Geräts: Externer Melder Kontakt Modus EOL (NC mit Widerstand) EOL (NO mit Widerstand) Typ des angeschlossenen Melders oder Geräts: Impuls — z. B. ein Bewegungsmelder. Nach einem Alarm wird kein Wiederherstellungsereignis gesendet, wenn der Melder in den Normalzustand zurückkehrt.
- Seite 20 Der Widerstand des an den Melder angeschlossenen Widerstandes. Kann von 1 kΩ bis 7,5 kΩ in Schritten von 100 Ohm eingestellt werden. Widerstand MultiTransmitter misst automatisch den Widerstand des angeschlossenen Widerstandes und zeigt ihn in diesem Feld als empfohlenen Wert an...
- Seite 21 Mehr über vorübergehende Deaktivierung erfahren Beachten Sie, dass das System nur das deaktivierte Gerät ignoriert. Geräte, die über MultiTransmitter angeschlossen sind, arbeiten wie üblich weiter Das System kann Geräte auch automatisch abschalten, wenn die eingestellte Anzahl von Alarmen überschritten wird oder wenn der...
- Seite 22 Anschlüsse des Integrationsmoduls eingeführt werden, sollten verzinnt oder mit einer speziellen Hülse gecrimpt sein. 1. Wählen Sie die MultiTransmitter-Zone, an die Sie einen Melder oder ein Gerät anschließen möchten. 2. Führen Sie die Drähte des Melders oder Geräts in das Gehäuse des Integrationsmoduls.
- Seite 23 1. Öffnen Sie in der Ajax App die Registerkarte Geräte 2. Wählen Sie MultiTransmitter in der Geräteliste. 3. Klicken Sie auf Geräte. 4. Klicken Sie auf Verdrahtetes Gerät hinzufügen. 5. Benennen Sie das Gerät oder den Melder, wählen Sie die verdrahtete Zone, an die das Gerät oder der Melder angeschlossen ist, und weisen Sie dem...
- Seite 24 Integrationsmoduls auf einen Demontageversuch funktionieren kann, muss das Gehäuse an der Stelle mit dem perforierten Abschnitt befestigt werden. 2. Installieren Sie die MultiTransmitter-Karte im Gehäuse auf den Racks. 3. Falls verfügbar, schließen Sie eine Notstrombatterie an. Schließen Sie nicht die externe Stromversorgung an! Wir empfehlen die Verwendung einer 12-V-Batterie mit einer Kapazität von 4 oder 7...
- Seite 25 Verwenden Sie für die Reinigung des Geräts keine Mittel, die Alkohol, Aceton, Benzin und andere aktive Lösungsmittel enthalten. Benachrichtigungen über Fehlfunktionen Der MultiTransmitter kann Fehlfunktionen an die Überwachungszentrale der Sicherheits rma sowie über Push-Benachrichtigungen und SMS an die Benutzer melden.
- Seite 26 Benachrichtigung erfolgt nur, Melders an das wenn eine EOL NO Anschluß Integrationsmodul verwendet wird Externe Stromversorgung Prüfen Sie die externe MultiTransmitter hat keine getrennt, [device name] in Stromversorgung des 100/240-V-Stromversorgung [room name] Integrationsmoduls Überprüfen Sie den Anschluss Batterie entfernt, [device...
-
Seite 27: Technische Daten
Brand reagieren, da sie im Alarmmodus bleiben. Es gibt zwei Möglichkeiten, Brandmelder zurückzusetzen: 1. Durch Klicken auf die Schalt äche in der Benachrichtigung in der App. 2. Über das Menü MultiTransmitter: Tippen Sie auf den roten Knopf gegenüber dem Integrationsmodul. Technische Daten Anzahl der Anschlussmöglichkeiten für... - Seite 28 196 × 238 × 100 mm Gewicht 805 g Komplettsatz 1. MultiTransmitter 2. Stromkabel 3. 12-V-Batterie-Anschlusskabel 4. Montagesatz 5. Gehäuse 6. Schnellstartanleitung Garantie Die Gewährleistung für die Produkte der „AJAX SYSTEMS MANUFACTURING“ LIMITED LIABILITY COMPANY gilt für 2 Jahre ab Kaufdatum.
